工业传感器应用与检测综合实训装置是我公司最新研发的产品。是目前市场上就教学型传感器实验台类型而言最先进的一款高新技术型教学设备。通过自主设计的真实的模型配合工业传感器来进行工业传感器的教学。通过模型我们可以看到工业传感器在实际工业中的作用以及用法。并且可以进行分析检测。是创新型的教学设备。适合学校对传感器教学这块的提升教学。除此工业传感器应用与检测综合实训装置之外，我们还研发了同类型的工业传感器实验台：“工业传感器应用与检测综合实训装置”
1、工业传感器检测创新实验平台主控台部分
1）工业传感器检测创新实验平台控制屏
提供高稳定的±15V、＋5V、±2V~±10V可调、＋2V~＋24V可调八种直流稳压电源；主控台面板上还装有电压、频率、转速显示。 音频信号源（音频振荡器）1KHz~10KHz（可调）；低频信号源1Hz~30Hz(可调)；1.交流电源AC220V，带漏电�；て�；直流稳压电源：+24V/1A、±12V/1A、±5V；数字直流电压表：量程0～20V，分200mV、2V、20V三档，精度0.5级频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm
3）变送器挂箱
1.电荷放大器；量程：102pc、103pc两档可调，最大输出电压：10V/5mA；
2.输出增益：10mV/uint、100mV/uint两档可调，与压电加速度传感器配套使用；
3.轴向位移变送器：量程：-4～6mm，电流输出：4～20mA，准确度：±0.5%（25℃）；频率响应：2～5kHz，系统温漂：±0.1%/℃，电源：24VDC；
4.压力仪表：采用24位A/D转换器，双5位高亮度红色LED显示，测量精度：±0.2%F.S±1个字；带RS232通信，与S型拉压力传感器配套使用
4）数据采集卡挂箱
1.高速USB数据采集卡，采集卡支持最大采样频率为400kHz，12位A/D转换
2.8路模拟量输入，2通道模拟量输出，信号输出范围：－5V～＋5V电压信号
信号输出接口：标准BNC接口16通道开关量输入，16通道开关量输入；输出方式：集电极开路输出；最大输出电流：0.5A 5路开关量输出；
3.配套软件，可实现物 料分拣的自动控制、多功能转子的测量、液位流量测量、位移测量、温度测量控制
4.上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。上位机驱动程序有
Labview该设备可承担学生毕业设计指导教师可以依据实验条件，鼓励学生进行创新设计；同时开放实验室，使实验室面向全校学生，使其成为学生毕业设计的一个基地；并为学生做相关课题提供实验条件。

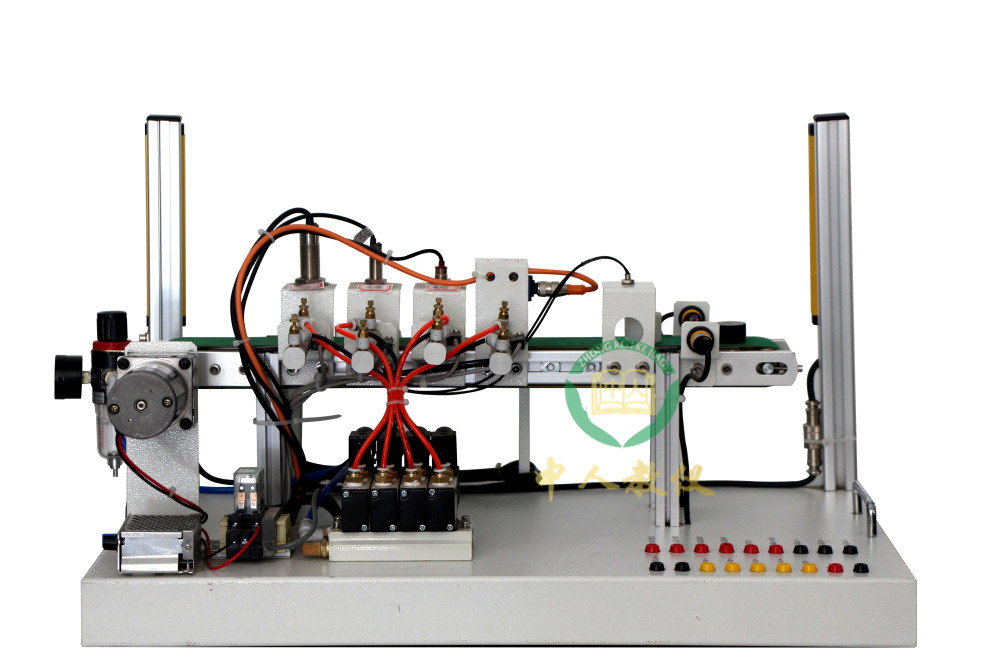

5） 材料分拣模型(见下图)
1.直流减速电机，转速：20rpm,电源DC24V；
2.电磁阀1个，气缸4个，磁性开关4个；
3.对射式光电开关传感器：检测距离5m，光轴直径15mm，�？�，NPN晶体管输出，输出电流＜200mA，频率响应＜20Hz，工作状态带红色LED指示，电源DC10～30V；
4.霍尔接近开关传感器，检测距离10mm，可检测永磁体，开关条件磁场强度＞22mT，常开型，NPN晶体管输出，输出电流＜50mA，频率响应＜320kHz，工作状态带红色LED指示，电源DC10～30V；
5.电感接近开关传感器：检测距离4mm，常开型，NPN晶体管输出，输出电流＜200mA，频率响应＜300Hz，电源DC10～30V；
6.电容接近开关传感器，检测距离2mm，�？停琋PN晶体管输出，输出电流＜200mA，频率响应＜300Hz，电源DC10～30V；
7.色标传感器：焦距12.5mm±2mm，红、蓝、绿三色光源，按钮式设定自动选择适用光源，静态分别对记号和底色设定；
8.安全光幕传感器：检测距离：0.3～4m，4个光轴，光轴间距25mm，响应时间10ms，继电器输出
6） 多功能转子模型（见下图）
1.直流电机：转速3000rpm，功率15W，电源DC24V；
2.光电开关传感器：槽式结构，槽宽30mm，输出电流＜300mA，频率响应＜200Hz，具有灵敏度连续可调功能，工作状态带红色LED指示，电源DC10～30V；
3.齿轮转速传感器：测量范围0～20kHz，脉冲输出信号，最大输出电流20mA；
4.电涡流传感器：量程-4～6mm，灵敏度8mA/mm；
5.压电加速度传感器：量程50000ms-2，电荷灵敏度1.47pC/ms-2，最大横向灵敏度比＜5%F.S，频率范围1～12000Hz,安装谐振频率40kHz
6.震动源，装有振动源1HZ－30HZ（可调）音频信号源（音频振荡器）1KHz~10KHz（可调），幅度可调。

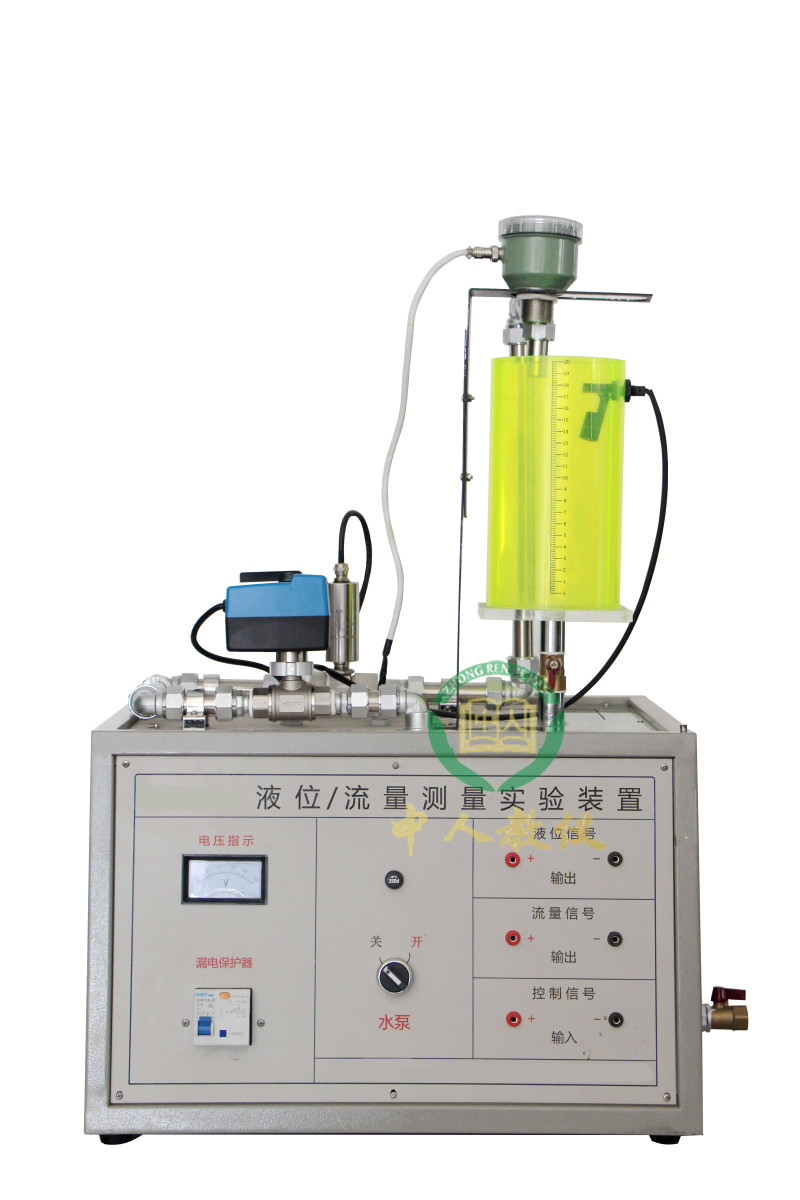

8）液位/流量模型（见下图）
1.直流水泵：扬程：0.6m，流量：600L/h，功率30W；
2.超声波液位传感器：量程：1m，盲区：0.06m，输出：4～20mA,一体式结构；
3.涡轮流量传感器：量程：0.1～0.6m3/h，精度1%，配套变送器：输出：4～20mA
4.智能调节阀�？刂菩藕�4-20 mA

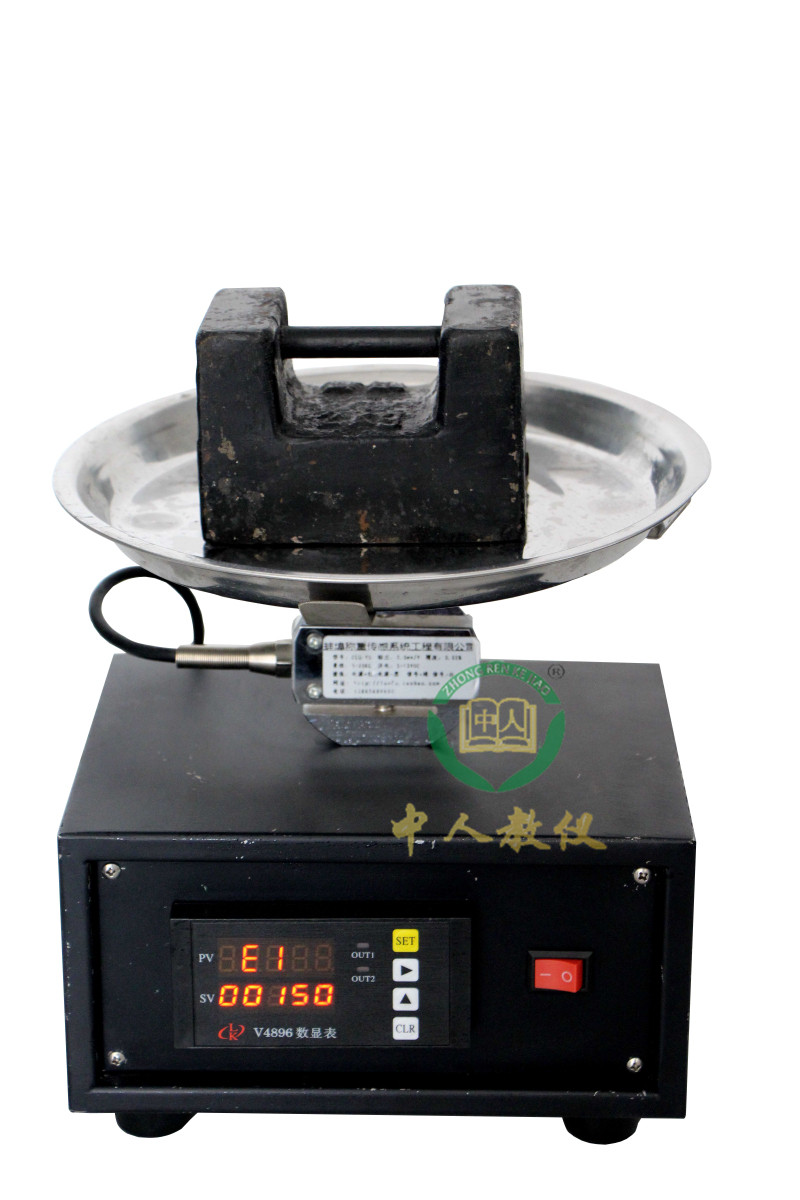

9）电子秤模型（见下图）
1.S型拉压力传感器：量程：20Kg，输出灵敏度：2.0±0.005mV/V，线性度：0.03%F.S，重复性：0.03% F.S，零点输出：＜1%F.S，零点温度影响：＜0.1%F.S/10℃
10）位移检测模型
1.光纤位移传感器及放大器：量程：0～10mm，输出：1～5V，响应时间：＜0.35ms，放大器增益连续可调，具有接头防反接、输入输出防反接、消除干扰脉冲、输出端抗过流短路等�；すδ�
11）温度控制模型
1.高精度温度调节仪：多种输入输出规格，人工智能调节以及参数自整定功能，先进控制算法，温度控制精度±0.5℃，温度可控制在室温～120℃；
2.温度变送器：输出4～20mA（对应0～100℃）；
3.加热方式是有外部的输入电压：0～10V控制（对应AC0～220V）
工业传感器检测创新实验平台实训项目
1.利用对射式光电开关传感器来实现物料计数；
2.利用霍尔接近开关传感器来实现对磁性物料的分拣；
3.利用电感接近开关传感器来实现对金属物料的分拣；
4.利用电容接近开关传感器来实现对塑料物料的分拣；
5.利用色标传感器来实现对颜色（黑色）物料的分拣；
6.利用安全光幕传感器来实现对电机的控制；
7.利用U型光电开关传感器来实现电机转度检测；
8.利用齿轮转速传感器来实现电机转度检测；
9.利用涡流传感器及变送器来实现轴心轨迹的检测；
10.利用压电加速度传感器及变送器来实现振动的检测；
11.利用热释电开关传感器来实现区域报警；
12.利用声光控开关传感器来实现区域报警；
13.利用压电电缆传感器及变送器来实现区域报警；
14.利用超声波液位传感器及变送器来实现液位检测；
15.利用流量传感器及变送器来实现流量检测；
16.利用S型拉压力传感器及变送器来实现电子秤设计；
17.利用光纤位移传感器及变送器来实现厚度检测；
18.利用智能调节仪实现温度控制.
19.流量特性测试
20.流量PID控制实验
21.液位特性实验
22.液位PID控制实验
