上海中人专业提供【配套出版的正式教材】ZRJCS-IIIC型检测与转换技术实验台(配12种传感器),是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察【配套出版的正式教材】ZRJCS-IIIC型检测与转换技术实验台(配12种传感器)，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题�！九涮壮霭娴恼浇滩摹縕RJCS-IIIC型检测与转换技术实验台(配12种传感器)，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：【配套出版的正式教材】ZRJCS-IIIC型检测与转换技术实验台(配12种传感器)

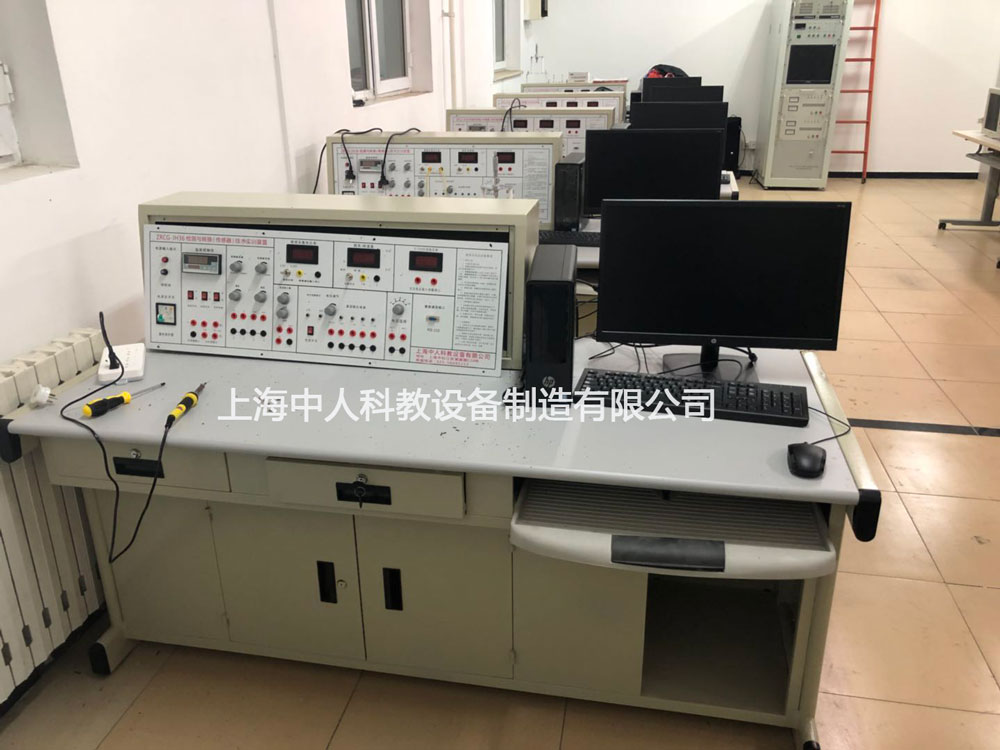

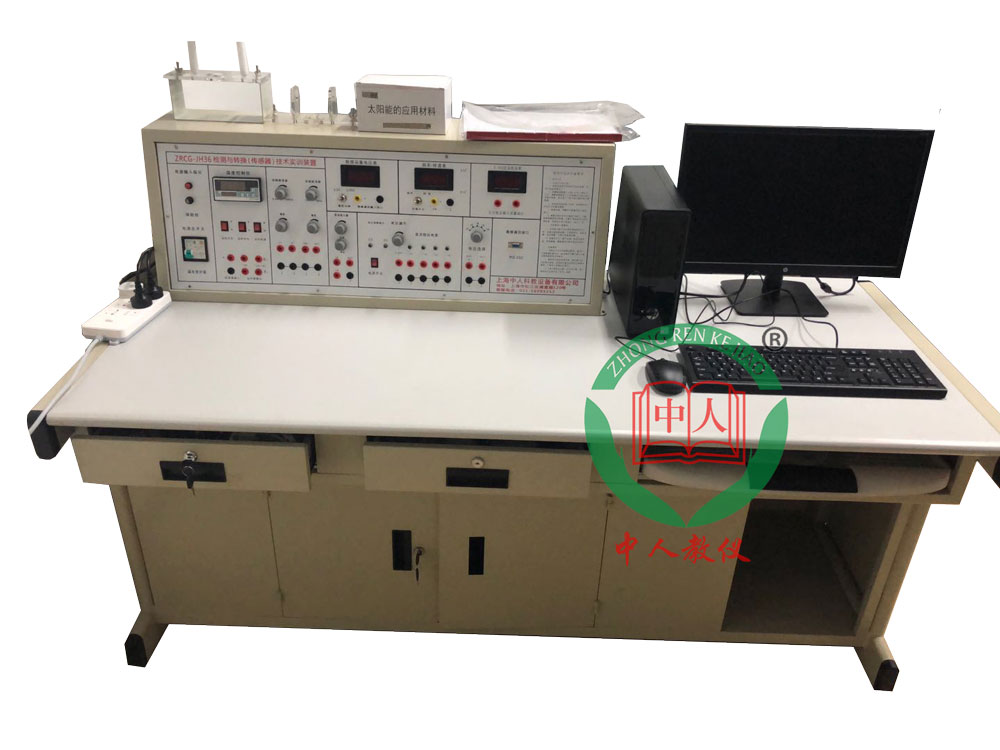

参考图片
本装置采用模拟的传感器、变换器、调节器、控制单元、执行机构等部件进行实训的创新、开放的实验实训系统。它可以使学生在校期间就了解并认识现代化生产中测试与控制的实际情况，通过理论学习和实际组装、开发设计，掌握传感器测量与控制技术各方面的应用技术，并具有初步的测控系统概念。 本实验实训平台主要通过学生自己动手，暴露问题，解决问题，学到更多的实践知识，开拓思维，提高学生动手能力和实际操作能力，让学生毕业前就可以直接面对生产实践中的检测控制系统，缩短以往学生毕业动手能力弱的缺陷，以适应现代工业发展对测控类人才的需求。
检测与转换（传感器）技术实训装置是本公司最新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备�？赏瓿伞按衅髟碛胗τ谩�、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。
技术参数：
1、输入电源：AC220V±5% 50±1Hz
2、额定电流：≤5A
3、直流电源：±5V ±15V
4、稳压系数：±1%
5、电压纹波：≤10mV
6、非线性误差：≤5%
7、测量精度：≤1%
8、功 耗：100VA
9、输出电流：1A
10、相对温度：-5℃～40℃
11、相对湿度：＜85%（25℃）
12、实验台规格外形尺寸：1600×750×1100mm
主控台功能：
1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路�；すδ堋�
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可
调，最大输出电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直
流放大器。
5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%
6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
7、温度表：0-150℃度，精度1%。
8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
9、机械式压力表：0-40Kpa，精度2%。
10、手动气压源：0-40Kpa。
三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右。
数据采集卡及处理软件：
数据采集工作12位AD转换、RS232、USB接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
配套教材1本（全室一套）：为了便于教学，投标时必须提供以所投标设备为载体编写的具有CIP核字号及ISBN书号可供查询的正版教材样本一套；该教材必须是以所投标设备为载体，以“传感器与检测技术实验台（及其配套产品）”作为教学用机。有利于组织一体化教学，真正实现“做中学、做中教”，达到更理想的教学效果设备配套教材。
三、传感器技术指标：
|
序号 |
实验�？� |
传感器名称 |
量 程 |
精 度 |
|
1 |
电阻霍尔式传感器 |
电阻式传感器 |
± 2mm |
±2% |
|
2 |
霍尔式传感器 |
≥ 2mm |
0.1% |
|
|
3 |
电容式传感器 |
电容式传感器 |
±3mm |
±2.5% |
|
4 |
电感式传感器 |
电感式传感器 |
± 3mm |
± 3% |
|
5 |
光电式传感器 |
光电式传感器 |
0-2500 转/分 |
|
|
6 |
涡流式传感器 |
涡流式传感器 |
≥ 3mm |
|
|
7 |
温度式传感器 |
温度式传感器 |
0-80℃ |
± 2% |
|
8 |
|
磁电式传感器 |
|
0.5V/m |
|
9 |
压电式加速度传感器 |
压电式加速度传感器 |
1-30Hz |
|
|
10 |
光纤式传感器 |
光纤式传感器 |
≥ 1.5mm |
|
|
11 |
压力传感器 |
压力传感器 |
0-30kpa |
± 2% |
|
12 |
超声波传感器 |
超声波传感器 |
20-60cm |
1cm |
三、实验内容：
1：电阻式传感器的单臂性能实验
2：电阻式传感器的半桥性能实验
3：电阻式传感器的全桥性能实验
4：单臂、半桥、全桥性能实验
*5：电阻式传感器的震动实验
*6：电阻式传感器的电子秤实验
7：变面积式电容传感器特性实验
8：差动式电容传感器特性实验
*9：电容传感器的震动实验
*10：电容传感器的电子秤实验
11：差动变压器的特性实验
12：自感式差动变压器的特性实验
*13：差动变压器的震动实验
*14：差动变压器的电子秤实验
15：光电式传感器的转速测量实验
16：光电式传感器的旋转方向测量实验
17：接近式霍尔传感器实验
18：霍尔传感器的转速测量实验
19：涡流传感器的位移特性实验
20：被测体材质对涡流传感器特性的影响实验
*21：涡流式传感器的震动实验
22：涡流式传感器的转速测量实验
23：温度传感器及温度控制实验（AD590）
24：磁电式传感器的特性实验
25：磁电式传感器转速测量实验
*26：磁电式传感器的应用实验
27：压电加速度式传感器的特性实验
28：光纤传感器的位移特性实验
29：光纤传感器的振动实验
30：光纤传感器的转速测量实验
31：压阻式转压力传感器的特性实验
*32：压阻式传感器的差压测量
33：超声波传感器的位移特性实验
*34：超声波传感器的应用实验
备注：带*号实验为思考实验
