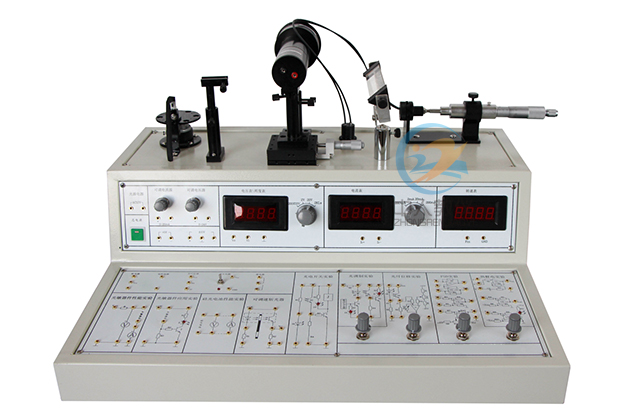

ZRCGY-GD光电传感器实验箱
一、产品简介光电传感器实验仪，是本公司多年生产传感技术教学实验仪的基础上，为适合光电子、信息工程、物理电子技术等专业教学内容的需要，最近推出的光电类教学实验装置，是进行光敏器件和光电传感器特性及应用实验的基本设备，是光电子技术的基础实验。
二、产品特点
1、 实验仪目前选用的实验内容大部份是光电基础实验。重点分析光敏器件及光电传感器的特性和应用场合。学生通过实验应了解特性，学会合理地选择传感器，掌握检测的原理和方法。
2、 实验仪集中了目前常用的光敏器件和光电传感器，采用了一体化设计，可适用不同专业的学生做实验。实验仪上备有各种常用的稳压电源，电压、电流、照度等显示表。
3、 可用于学生进行毕业设计和课题制作。
三、产品组成
光电传感器实验仪主要有主机、传感器与器件、光源等部分组成。
（一）、主机：由大面板、小面板和顶板。供电电源AC220V，50Hz。额定功率200W。
1、大面板：各类实验电路
2、小面板：
1）各种直流稳压电源和恒流源。
0~15V连续可调直流稳压电源。
0~5V连续可调直流稳压电源。
±15V、+5V稳压电源。
AC12V 交流电源
0~20mA连续可调恒流源
2）显示表：
电流表：DC20μA、200μA、20mA 、200mA(量程四档切换)
电压表：DC200mV、2V、20V（量程三档切换）
光照度计：1-1999Lx
3、顶板
顶板：由安装架、支架、滑轨等组成。
（二）、传感器与器件
1、光敏电阻： 暗阻：≥2MΩ 亮阻：≤1KΩ；响应时间：40ms(上升)，下降(100ms)； 功耗：30mW(max)；峰值波长；0.56±0.03μm； 光谱响应范围；0.4~0.7μm。
2、光敏二极管：光谱范围：0.4—1.1μm；峰值波长：0.85μm；响应时间：10-9(S)；暗电流：<0.1μA。
3、光敏三极管：光谱范围：0.4-1.1μm； 响应时间<10-5S； 峰值波长：0.85。
4、硅光电池：开路电压：≥200mV；短路电流：1-4mA；有效面积：2.5×5㎡；光谱范围：0.4-1.1μm；峰值波长：0.8-0.9μm；响应时间：10^(-3)—10^(-6)S。
5、热释电红外传感器：灵敏度：300V／W(500K、10Hz、1Hz)；响应波长：1-15μm;视角:70;供电：5-15VDC。
6、PSD位置传感器：尺寸；10mm×1线阵元件；激光光源：≤1W；测量系统：0-1.5mm
7、CCD图像传惑器：彩色面阵CCD；PC：USB接口(配处理软件)。
8、集成光耦：BVCEO=30V、VCE(sat)=0.3V、Ifmax=10mA .
9、光纤位移传感器：光纤类型；多模；探头光路分布：半圆；形状：Y型
10、光电断续器：类型：红外， TTL电平；测量距离：5mm
11、光电转速传感器：类型：红外，反射式，TTL电平
12、激光图形控制�？椋杭す夤β剩�650nm/200mW, 532nm/100mW；激光光源：半导体激光器；激光颜色：红,绿；具有以下控制方式：数控、声控（信号调制）、程控。
13、光栅传感器：完成光栅测量及计数，系统具有莫尔条纹观测窗口，莫尔条纹宽度可调。莫尔条纹可储存可调节。莫尔条纹灯光颜色可调。具有精密X-Y二维调节系统，光栅具有可见的莫尔条纹，针对莫尔条纹具有同步的相应的位移电信号输出，具有两路不同相位的信号输出。
14、采样电阻：提供2~12K可调电阻，用于传感器的采样。
15、差动放大器：通频带0~10KHz，可接成同相、反向、差动结构，增益为1~100倍的直流放大器。
16、比较器I：当输入小于比较电压LED发光，比较电压-5v~+5v可调。
17、比较器II：当输入大于比较电压LED发光，比较电压-5v~+5v可调。
18、PSD光电位置：PSD变送器。
19、跟随器：增加输入阻抗。
20、低通滤波：由50Hz陷波器和RC滤波器组成，转折频率35Hz左右。
21、整形电路：它可以将非标准的脉冲信号整形为标准的5vTTL电平输出，再经过斯密特触发器通过Fo输出。
22、集成光耦：采用4N35，它是一种光信号与电信号直接耦合的器件。
23、三折点修正电路，折点电压2V、5V、8V
24、数字式电压/频率表：3位半显示，电压范围0~2V、0~20V，频率范围3Hz~2kHz、10Hz~20kHz，灵敏度≤50mv。
25、指针式微安表：85C1表，分50μA、500μA、5mA三挡，精度 2.5%。
26、照度表：显示范围0~2000Lx，精度5%。
27、由可调的低噪声高速轴流风扇组成，与光断续器、光电开关、光纤传感器配合进行测速实验。
28、两组稳压电源：直流±15V，5V，主要提供传感器或扩展�？楣┑�。最大激励1.5A。±2V~±10V分五档输出，最大输出电流1.5A。提供直流激励源。（三）、实验仪器尺寸
实验仪器台尺寸为：520×400×350（mm）。
四、实验项目
1、光电基础知识实验
2、光敏电阻实验
3、光敏二极管的特性实验
4、光敏三极管的特性实验
5、硅光电池实验
6、光电开关实验（透射式）
7、红外反射式光电开关实验（反射光耦）
8、光电断续器性能测定
9、CCD 面积测量实验
10、热释电红外传感器实验
11、光源及光调制解调实验
12、激光定位实验（PSD位置传感器实验）
13、光纤位移传感器实验
14、光栅位移测量实验
15、光栅图形控制实验
