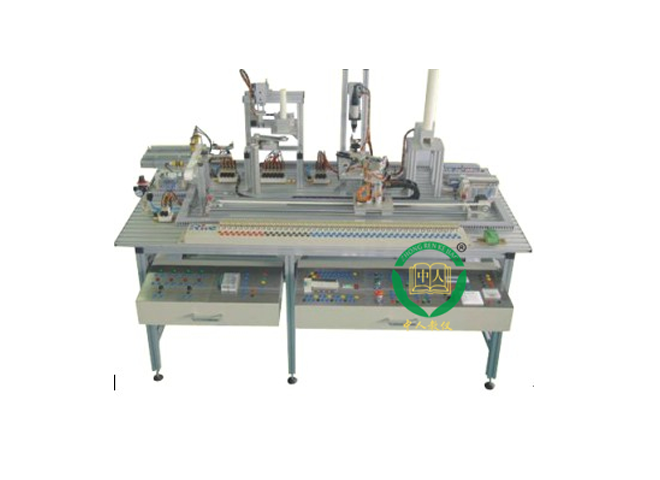

光机电一体化实验考核装置
联系方式见右侧悬浮框
【光机电一体化实验考核装置,光机电一体化控制考核实训台】是根据客户需求而写的，非常具有代表性，在客户搜索【光机电一体化实验考核装置,光机电一体化控制考核实训台】时，都能通过我们来了解相关资讯，而且【光机电一体化实验考核装置,光机电一体化控制考核实训台】在客户有需求时提供参考意见。
1.产品名称：光机电一体化实验考核装置
2.别名：光机电一体化控制考核实训台
3.型号：ZRGJD-02A
4.品牌：中人
5.工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）
6.输入电源：三相四线 ～380V±10% 50Hz
7.整机功耗：≤1.5kVA
8.安全�；ぃ壕哂械缪剐吐┑绫；ぷ爸煤偷缌餍吐┑绫；ぷ爸�。安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
一、光机电一体化实验考核装置,光机电一体化控制考核实训台的系统构成；
光机电实训装置PLC�？榈腎/O 端子、变频器的接线端子、各常用模块与PLC的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子牌连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
二、光机电一体化实验考核装置,光机电一体化控制考核实训台的主要配置：
1、工作台1800×800 mm，铝合金导轨式实训台，可以安装送料机构、机械手、传输分拣机构。实训�？榧癙LC主机等可以放置在拉出式的支架上。2、电源�？椋喝嗟缭醋芸兀ù┑绾投搪繁；ぃ�1个，熔断器3只，单相电源插座2个，安全插座5个
3、按钮�？椋嚎氐缭�24V/6A，急停按钮1只，转换开关2只，蜂鸣器1只，复位按钮黄、绿、红各1只，自锁按钮黄、绿、红各1只，24V指示灯黄、绿、红各2只；
4、PLC主机�？椋篎X2N－48MR（含编程电缆、相关软件），带485通讯�？�。输入输出点连接至�？槊姘宕蟮陌踩遄�，并具有相关的保护措施。
5、变频器�？椋篍540－0.75kW，输入输出点连接至�？槊姘宕蟮陌踩遄�。
6、步进驱动�？椋喝唷⒐ぷ鞯缌�≥5A
7、供料机构：包括工件库，工件锁紧装置，工件推出装置。主要有井式工件库，直线气缸，光电传感器，工作定位装置等
8、输送机构：包括直线移动装置，工件取送装置。主要有步进电机，薄型气缸，摆台，双导杆气缸，气动手指，行程开关，磁性开关等
9、加工机构：包括工件搬运装置，工件加工装置。主要有导轨、直线气缸、薄型气缸、工件夹紧装置等
10、成品分拣机构：包括皮带传输线、成品分拣装置。主要有直线皮带输送线、直线气缸、三相异步电动机等
11、装配机构：包括装配工件库，装配工件搬运装置，装配装置。主要有工件库、摆台、导杆气缸、气动手指、直线气缸、光电传感器等
12、触摸屏：三菱触摸屏，5.7寸
13、接线端子排：接线端子排一侧连接对象部件（学生自行接线），另一侧已经与安全插座底部连接好。
14、安全插线：1套，配套数量及长度必须满足实训要求。
15、 PLC附件：线缆、软件、光盘等
16、气源、电源：要求分路通过漏电开关供电，静音泵，气路连接至桌面。
三、光机电一体化实验考核装置,光机电一体化控制考核实训台可实现的实验内容：
该实训装置能进行机电设备安装、PLC应用技术、电气控制技术、自动控制技术、机电一体化技术等专业知识�？榈牡ハ钍笛迪钅康慕萄�，也能进行机电一体化设备、气动系统、自动控制系统的综合技能训练。1、实际操作单元模块可提供以下实训内容：
电动机的正反转和多地控制实训；电动机Y—△起动控制电路实训；工作台自动往返控制实训；三台电动机的顺序控制实训（带电机实物）；模拟小型生产线控制实训。
2、可完成的基础训练项目为：
变频器面板功能参数设置和操作实训；变频器对电机点动控制、启�？刂�；电机多段转速控制
3、气动技术教学与实训（选用该装置配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件，可完成下列气动技术教学与实训项目）：
气动方向控制回路；气动速度控制回路；摆动控制回路；气动顺序控制回路；气动提升装置；气动机械手装置；气动系统安装与调试；
4、电气控制技术和PLC应用技术教学与实训（选用该装置配置的PLC�？椤⒈淦灯髂？楹椭噶羁�、传感器等，可完成下列PLC应用技术教学与实训项目）：
电动机正反转控制电路的连接与控制程序；电动机调速控制电路的连接与控制程序；气动方向控制程序；气动顺序动作控制程序；气动机械手控制程序；皮带输送机控制程序；气动成型机控制程序；机电一体化设备控制程序；自动生产线控制程序。
5、机电设备安装和机电一体化技术教学与实训（选用该装置配置的机电一体化设备部件、PLC�？�、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术教学与实训项目）：
传动装置同轴度的调整；皮带输送机的安装与调整；上料机构的安装与调试；物件分拣设备的安装与调试；送料设备的安装与调试；加工机构安装与调试；安装机构的安装与调试；自动生产线设备安装与调试。
6、自动控制技术教学与实训（用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术教学与实训项目）
接近开关；传感器安装与位置调整；机械手的自动控制；皮带输送机的自动控制；机电一体化设备的自动控制；PLC控制系统的安装与调试；自动生产线的安装与调试；摸屏技术应用。
如对本产品/文章：光机电一体化实验考核装置,光机电一体化控制考核实训台有任何疑问请随时联系我们，我们将尽力为您提供最全的实训室建设方案和最优质的服务
本文关键词：光机电一体化实验考核装置,光机电一体化控制考核实训台
【光机电一体化实验考核装置,光机电一体化控制考核实训台】是上海中人原创，如果您在了解产品的过程中受到启发，想要咨询相关设备的问题，我们将派专员为您解决疑问，或者您在阅读【光机电一体化实验考核装置,光机电一体化控制考核实训台】中有想不通的问题，也可以咨询我们，我们将为您提供快速解决【光机电一体化实验考核装置,光机电一体化控制考核实训台】问题的方案
