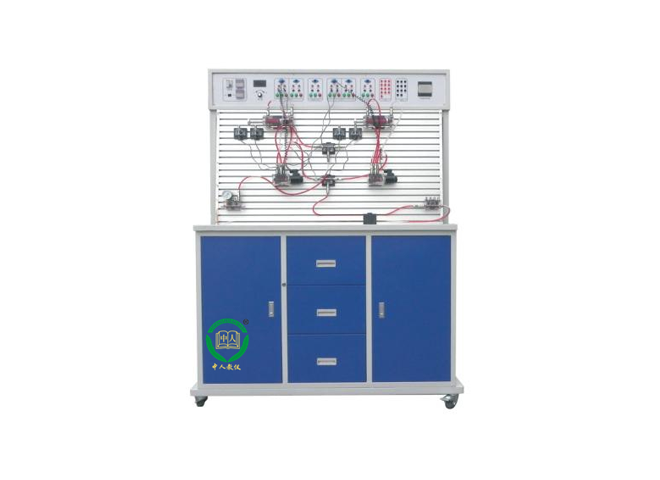

透明液压实训考核设备
栏目分类：液压与气动实训设备 发布日期：2020-08-07 浏览次数：次
透明液压实训考核设备,透明液压教学实训装置是国家技术、中专、大专院校的液压传动通用教学设备。
联系方式见右侧悬浮框
【透明液压实训考核设备,透明液压教学实训装置】是根据客户需求而写的，非常具有代表性，在客户搜索【透明液压实训考核设备,透明液压教学实训装置】时，都能通过我们来了解相关资讯，而且【透明液压实训考核设备,透明液压教学实训装置】在客户有需求时提供参考意见。
1.产品名称：透明液压实训考核设备
2.别名：透明液压教学实训装置
3.型号：ZRTYY-18A
4.品牌：中人
5.演示台外形尺寸：1500mm（长）×700mm（宽）×1800mm（高）。
6.电源：220V 50Hz (市电)
7.油泵电机：Z-400 直流电动机，功率：400W 并配专用稳压直流电机调速器，调速范围：0-2000RMP
8.演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力：Pmax＝1.5Mpa)
9.液压泵工作时离液压台1.5m远处噪声≤58dB。
一、透明液压实训考核设备,透明液压教学实训装置的概述
为了尽快的适应各个领域的发展，培养出大量的掌握液压传动基础知识和实际操作技能的技术工人、技术员、工程师、输送到社会主义建设的各条战线。我公司根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点，参考国外先进技术，经过多年的努力探索，我们以理论为依据，以实验为手段，采用高精密度加工工艺，克服了透明有机塑料具有热塑性，容易变形，机械强度差，而液压元件表面光洁度，结构精度要求高的一系列实际困难，最终研制成功ZRTYY型透明液压传动演示系统。它填补了国家技术、中专、大专院校的液压传动通用教学设备的空白。
该产品曾多次参加国家教委举办的全国性教学仪器展示订货会，在会上获得了国家教委领导同志的好评与广大老师的喜爱，现已有全国各省市的200多所学校选择与使用了我公司的产品，卓越的产品性能，诚实的经营作风，获得了广大学校领导、教授、老师的信赖，并为我们的产品改进与发展提供了大量宝贵意见与建议。透明液压传动演示系统与透明液压传动实验室成套设备推出之际，特向他们致以崇高的敬意。
各种机械对液压传动的要求是多种多样的，一般多是由方向控制回路，压力控制回路，速度控制回路，顺序控制回路等基本功能回路组成。该实验台采用了采用1.2mm冷扎钢板制作，并进行喷丸处理,外形结构美观大方，坚固耐用，操作方便。本演示系统通过对以上
四大基本功能的十八种基本控制回路的实验演示（扩展实验可达60种），使学生能熟识二十多种常用液压元件的结构性能及用途，掌握十几种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验演示中得到启发，引发兴趣，利用它可以对本产品所提供的各种元件容限内的其它油路进行实验（如图设计，毕业设计）。
本产品价格仅为进口同类产品的一半，而其功能由于参考了国内液压元件特点，因此，更加适合于国内的教学要求。本系统采用透明液压元件，组合插式结构，活动油路接头，通用电气线路，利用附配工具材料，参照实验指导书，可以方便的进行各种常用液压传动的控制，实验及测试，可以让学生了解油路及液压元件内部的原理，结构及工作过程，是液压传动教学的理想设备。
二、透明液压实训考核设备,透明液压教学实训装置的十八种基本液压传动控制回路
1.用换向阀的换向回路
2.用“O”型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用增压缸的增压回路
8.用换向阀的卸载回路
9.进油节流调速回路
10.回油节流调速回路
11.调速齿轮泵调速回路
12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速度换接回路
14.二次进给回路
15.用顺序阀的顺序动作回路
16.用压力继电器的顺序动作回路
17.用电器行程开关的顺序动作回路
18.用行程阀的顺序动作回路
三、透明液压实训考核设备,透明液压教学实训装置的配置清单
| 序 号 | 名 称 | 单 位 | 数 量 | 备 注 |
| 01 | ZRTYY-18AY型实验演示台 | 台 | 1 | |
| 02 | ZRTYY18A型电气线路面板 | 件 | 1 | 安装演示台上 |
| 03 | 拖动电机及调节器速电路 | 套 | 1 | 安装演示台上 |
| 04 | 齿轮油泵 | 只 | 1 | 安装在泵站上 |
| 05 | 油箱 | 只 | 1 | 安装在泵站上 |
| 06 | 行程开关组件（�？� | 只 | 2 | 组合透明元件 |
| 07 | 行程开关组件（常闭） | 只 | 2 | 组合透明元件 |
| 08 | 双作用油缸（带撞块） | 只 | 2 | 组合透明元件 |
| 09 | 弹簧回位油缸 | 只 | 1 | 组合透明元件 |
| 10 | 增压油缸 | 只 | 1 | 组合透明元件 |
| 11 | 单向阀 | 只 | 2 | 组合透明元件 |
| 12 | 液控单向阀 | 只 | 2 | 组合透明元件 |
| 13 | 溢流阀 | 只 | 2 | 组合透明元件 |
| 14 | 先导式溢流阀 | 只 | 1 | 组合透明元件 |
| 15 | 节流阀 | 只 | 1 | 组合透明元件 |
| 16 | 调速阀 | 只 | 2 | 组合透明元件 |
| 17 | 顺序阀 | 只 | 2 | 组合透明元件 |
| 18 | 减压阀 | 只 | 1 | 组合透明元件 |
| 19 | 二位二通电磁换向阀 | 只 | 1 | 组合透明元件 |
| 20 | 二位四通电磁换向阀 | 只 | 2 | 组合透明元件 |
| 21 | “O”型三位四通电磁换向阀 | 只 | 1 | 组合透明元件 |
| 22 | “H”型三位四通电磁换向阀 | 只 | 1 | 组合透明元件 |
| 23 | “M”型三位四通电磁换向阀 | 只 | 1 | 组合透明元件 |
| 24 | 二位四通行程换向阀 | 只 | 1 | 组合透明元件 |
| 25 | 三位五通手动换向阀 | 只 | 1 | 组合透明元件 |
| 26 | 压力继电器 | 只 | 1 | 组合透明元件 |
| 27 | 压力表 | 只 | 3 | 组合透明元件 |
| 28 | 五通 | 只 | 3 | 组合透明元件 |
| 29 | 四通 | 只 | 7 | 组合透明元件 |
| 30 | 直流电源单元 | 只 | 1 | 电 器 配 件 |
| 31 | 单元电器连接电缆 | 只 | 3 | 电 器 配 件 |
| 32 | 220V电源插头线 | 条 | 1 | 电 器 配 件 |
| 33 | 电磁阀通用连结线 | 条 | 4 | 电 器 配 件 |
| 34 | 压力继电器插头线 | 条 | 1 | 电 器 配 件 |
| 35 | 活动扳手125*19 | 只 | 1 | 工具 |
| 36 | 内六角M6 | 只 | 1 | 工具 |
| 37 | 十字螺丝刀一字 | 只 | 1 | 工具 |
| 38 | 十字螺丝刀十字 | 只 | 1 | 工具 |
| 39 | 尖嘴钳 | 只 | 1 | 工具 |
| 40 | 孔用挡圈钳（内） | 只 | 1 | 工具 |
| 41 | 孔用挡圈钳（外） | 只 | 1 | 工具 |
| 42 | 剪刀 | 把 | 1 | 工具 |
| 43 | 说明书 | 份 | 1 | 附 件 |
| 44 | 备用油管接头 | 枚 | 5 | 附 件 |
| 45 | 502胶水一瓶 | 瓶 | 1 | 附 件 |
| 46 | 各种“O”型挡圈 | 枚 | 若干 | 附 件 |
| 47 | 各种油封 | 枚 | 若干 | 附 件 |
| 48 | 各种内六角螺丝 | 枚 | 若干 | 附 件 |
| 49 | 毛巾 | 条 | 5 | 附 件 |
| 50 | 透明液压皮管 | 米 | 30米 | 附 件 |
| 51 | 专用液压油 | 壶 | 1 | 附 件 |
| 52 | 油盘 | 只 | 1 | 附 件 |
| 53 | 透明液压演示系统装箱清单 | 份 | 1 | 资 料 |
