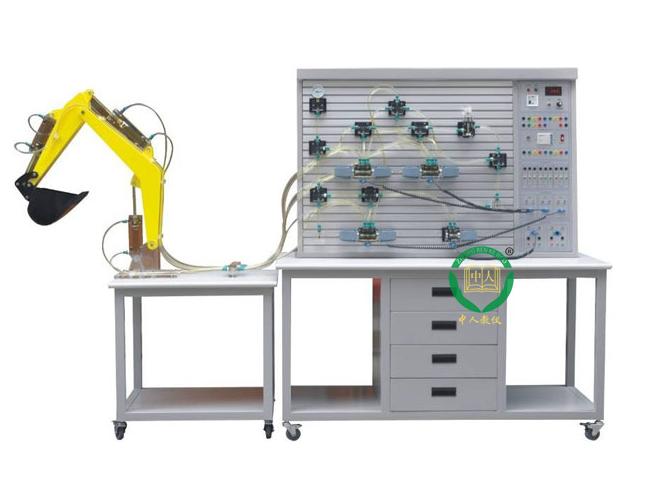

1.产品名称：工程液压挖掘机系统实训台
2.别名：透明液压挖掘机实训考核装置
3.型号：ZRWJJ-01
4.品牌：中人
5.实训台外型尺寸：1500mm×650mm×1700mm
6.挖掘机试验台挖掘动作时总外型尺寸：1850mm×650mm×1850mm
7.电源：AC220V 50HZ
8.直流电源输入AC220V 输出DC24V/3A
9.可编程控制器（PLC）：三菱FX1N系列
10.液压实验泵电机功率：250W，调速范围0－1700r/min，液压泵工作时噪声≤58dB演示实验油路液流要求压力仅需0.8-1.3Mpa (油泵最高压力：Pmax＝2.5Mpa)
一、工程液压挖掘机系统实训台,透明液压挖掘机实训考核装置的特点
2、透明挖掘机液压试验台可模拟真实挖掘机工作装置的各种动作。液压系统采用进口透明机玻璃液压元件、透明尼龙软管搭接而成，液压元件结构、工作原理，液压回路工作原理一目了然。整个试验台具有形象、直观、方便、可靠等优点。
3、透明液压试验台主要由实训桌、实训支架、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。
4、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
5、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。
6、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
二、工程液压挖掘机系统实训台,透明液压挖掘机实训考核装置的主要功能：
• 真实演示挖掘机工作装置的挖掘、卸料、提升等动作；• 了解挖掘机液压系统组成及工作原理，各元件内部结构及工作过程；
• 进行挖掘机液压系统拆装和组合、电气控制系统回路实验；
• 进行挖掘机液压系统压力、流量等参数的测量实验。
三、工程液压挖掘机系统实训台,透明液压挖掘机实训考核装置的液压基本实验的换向回路
1 、用手动换向阀的换向回路。2 、用中位机能换向阀的用锁回路。
3 、用液控平向阀的闭锁回路。
4 、压力调定回路。
5 、二级压力控制回路。
6 、用减压阀的减压回路。
7 、用增压缸的增压回路。
8 、用 H 型换向阀的卸载回路。
9 、进油节流调速回路。
10 、回油节流调速回路。
11 、调速齿轮泵的换向调速回路。
12 、调速齿轮泵和调速阀组成的复合调速回路。
13 、流量阀短接的速度换接回路。
14 、用调速阀串连联的二次进给同路。
15 、用调速阀并联的二次进给同路。
16 、用顺序阀的顺序动作回路。
17 、用压力继电回的顺序动作回路。
18 、用行程开关控制的顺序动作回路。
19 、用行程换向阀的顺序动作回路。
20 、串联液压缸的同步回路。
21 、用先导型溢流阀控制的换向回路。
22 、液压挖掘机液压回路。
23 、 PLC 编程软件学习和使用。
24 、 PLC 与计算机的通讯，在线调试、监控。
25 、 PLC 控制的液压基本回路实训（优化控制）。
