电动车永磁同步电机与控制器实训台,永磁同步电机控制系统实训台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下电动车永磁同步电机与控制器实训台,永磁同步电机控制系统实训台。这样能对用户选型有非常大的帮助。
电动车永磁同步电机与控制器实训台,永磁同步电机控制系统实训台实训（实验）项目
1.驱动电机及控制系统维护与保养、使用操作,驱动电机与控制系统结构原理功能、故障诊断与维修;
2.电动机性能、能量管理检测;
3.手动维修开关结构原理功能；
4.高压互锁的�；ぷ饔�；
5.车载充电机工作原理和引脚定义，车载充电机常见故障和更换,电池充电操作；
6.DC-DC转换器工作原理和引脚定义，DC-DC转换常见故障和更换；
7.电子油门踏板工作原理和引脚定义，电子油门踏板常见故障和更换；
8.档位控制器（开关）工作原理和引脚定义，档位控制器（开关）常见故障和更换；
9.锂电池组及管理系统（BMS）检测。

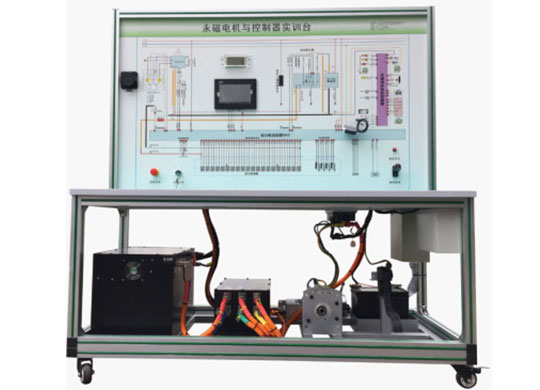

电动车永磁同步电机与控制器实训台,永磁同步电机控制系统实训台产品简介
选用纯电动车驱动电机及控制系统(60V2.2KW永磁同步电机)、锂电池及管理系统（BMS）真实器件制作，展示新能源车驱动电机及控制、锂电池及管理系统（BMS）的结构与工作原理，适合于各类院校对驱动电机及控制系统、锂电池及管理系统（BMS）理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。
电动车永磁同步电机与控制器实训台,永磁同步电机控制系统实训台产品功能
1.安装纯电动车驱动电机及控制系统、锂电池及管理系统（BMS）真实器件、包含充电机与充电插座、驱动电机、点火开关、电机控制器、档位开关、仪表、DC-DC�？�、加速踏板、电池管理7寸触摸彩屏、电源开关、继电器、电池等模块等，真实可操作运行的纯电动车驱动电机及控制系统与锂电池及管理系统（BMS），展示系统的结构与原理、动态演示系统工作过程。
2.实现纯电动车驱动电机及控制系统与锂电池及管理系统（BMS）结构及原理的认知，可操作体验纯电动车驱动电机及控制系统与锂电池及管理系统（BMS）的工作过程，可完成纯电动车驱动电机及控制系统与锂电池及管理系统（BMS）性能检测。
3.锂电池及管理系统（BMS）：动力电池参数进行实时监控、故障诊断、SOC估算、短路�；�、绝缘检测、充放电控制、均衡等功能，并通过CAN总线的方式与带CAN通讯的车载充电机进行信息交互。
4.BMS电池管理系统带被动均衡功能，带开关控制�；ぃǖヌ宥舷�、短路、过压、欠压、过流、过温），与车载充电机CAN通讯，通过BMS控制车载充电机工作，估算SOC(荷电状态)等。
4.1具有单体电压数据采集、总电压数据采集、电流采集、温度采集。
4.2具有完备的故障等级报警功能，包括电压、电流、温度等故障报警。
4.3具有SOC估算功能。
4.4具有充放电控制功能。
4.5具有被动均衡管理功能。
4.6系统开关无源机械触点。
5.动力电池包显示器（7寸触摸屏）安装在面板上，可以观察充放电过程各项参数，掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律。
6.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。
7.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。
8.多功能仪表真实显示系统电流与电压、转速、档位等数据变化。
6.具有诊断接口，通过上位机软件进行读取系统数据流信息（包含刹车开关、档位、电机转速与电压电流、电子油门、制动能量回收等工作状态；电池组电压值、充放电流、温度等）与故障内容。
7.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点12个。
8.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
9.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。
10.安装安全�；ぷ爸茫杭蓖？�、机械式电源总开关、维修开关、转动部位防护�；ふ�、高压安全防护装置与警告提示。
电动车永磁同步电机与控制器实训台,永磁同步电机控制系统实训台技术规格
1.外形尺寸（mm）：1500×700×1700(长×宽×高)
2.面板外形尺寸（mm）：1448×940mm（长*宽）
3.移动脚轮：100*60mm
4.工作温度：-40℃～+50℃
5.驱动电机与控制器：DC60V 2.2kw 3000rpm(永磁同步电机)
6.电池：磷酸铁锂离子动力电池组60V20AH带充电机(单体电池3.2V20AH，20串)
7.电池组管理系统（BMS）：带CAN通讯
8.动力电池包显示屏：7寸触摸屏
9.高压大电流继电器：线圈电压：12VDC,最大额定工作电压：1000VDC,额定电流：400A。
电动车永磁同步电机与控制器实训台,永磁同步电机控制系统实训台基本配置
检测控制面板(装有各种检测端子，1448×940mm彩色电路图和工作原理示意图)、组合仪表、点火开关、电机控制器、国标车载充电器与充电接口、国标充电枪、DC-DC转换器、锂电池组及管理系统（BMS）、7寸动力电池包触摸显示屏、电动车电机、刹车开关、电机与电池上位机软件、档位开关、油门控制装置、电源总开关、急�？亍⒌绯鼗舳缌鞔衅�、直流接触器（包含充电继电器、总正继电器、总负继电器、预充继电器）、DC-DC转换器、辅助蓄电池（12V45AH）、一体化全铝合金型材搭建的移动台架（1500×700×1700mm 带自锁脚轮装置，带安装检测端子的原理面板，面板1448×940mm）、设备操作说明书。
