电动车电驱动传动系统实训台,电动车驱动传动系统实训设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下电动车电驱动传动系统实训台,电动车驱动传动系统实训设备。这样能对用户选型有非常大的帮助。
电动车电驱动传动系统是一种用于动力传输和控制的系统，它主要由电动机、电源、传动机构和控制装置组成。该系统的作用是将电能转换为机械能，通过传动机构驱动车轮转动，同时实现电能的优化利用、车辆的加速和减速以及各种行驶状态下的动力传递。
具体来说，电动车电驱动传动系统的工作原理是：电源向电动机输入电能，通过传动机构实现动力传递，驱动车辆行驶。同时，控制系统根据行驶状态和驾驶员意图，对电动机进行控制，实现车辆的加速、减速、倒车等操作，并优化电能利用效率。
该系统具有以下优点：首先，它实现了零排放和低噪音，对环境友好，且具有较高的舒适性。其次，电驱动传动系统的结构简单，操作灵活，维修方便，且具有较高的可靠性和耐久性。最后，电能作为一种清洁能源，具有可再生性，未来发展前景广阔。
然而，电驱动传动系统也存在一些问题。例如，电源的储能装置（如电池）的容量和充电时间会影响行驶距离和行驶效率。此外，电驱动传动系统的成本相对较高，需要进一步完善技术和管理手段，降低生产成本。
总之，电动车电驱动传动系统是电动车的重要组成部分，对于提高车辆性能、优化电能利用、实现环保出行具有重要意义。未来，随着技术的不断进步和管理手段的完善，电驱动传动系统将更加成熟，为电动车的普及和发展提供有力支撑。
1. 故障分析：在进行故障分析之前，需要了解电机的基本工作原理和可能出现的故障现象。电机不转动的原因有很多，包括电源没有供电、电刷和集电环接触不良、电机过热、机械故障等。根据这些信息，可以初步判断可能的原因。
2. 实验准备：准备所需的工具和设备，包括万用表、绝缘测试仪、电源、负载等�；剐枰急敢恍┨娲罚缙渌缁�、电线、开关等，以确保实验的顺利进行。
3. 实验步骤：
a. 检查电源：确保电源正常供电，并使用万用表测量电压是否正确。
b. 检查电路：检查电刷和集电环是否接触良好，可以使用绝缘测试仪检查电路是否通电。
c. 检查电机过热：将手放在电机外壳上，感受其温度。如果电机过热，可能是由于机械故障或电流过大导致的。
d. 检查机械部件：检查电机的轴承、转子和其他机械部件是否正常。
e. 模拟故障：使用替代品模拟电机的机械故障、电源故障等，以验证故障分析的准确性。
f. 排除故障：根据实验结果，逐一排除可能导致电机不转动的故障，并最终找到解决方案。
4. 实验总结：根据实验结果和经验，总结电机不转动的主要故障原因和排除方法，为以后遇到类似问题提供参考。
电动车电驱动传动系统实训台,电动车驱动传动系统实训设备实训项目
1.动力电池包PACK组装和连接方法，磷酸铁锂动力电池包结构与原理,动力电池包常见故障判断和修理方法；
2.高压大电流继电器内部结构和原理,高压大电流继电器测量,高压大电流继电器常见故障和更换方法；
3.霍尔电流传感器测量，霍尔电流传感器常见故障和更换；
4.手动维修开关结构原理功能；
5.高压互锁结构原理功能；
6.车载充电机工作原理和引脚定义，车载充电机常见故障和更换；
7.DC-DC转换器工作原理和引脚定义，DC-DC转换常见故障和更换；
8.电池管理系统BMS结构原理功能；
9.电机驱动系统结构原理功能,电机驱动系统测量，电机驱动系统常见故障和排除方法；
10.电子油门踏板工作原理和引脚定义，电子油门踏板常见故障和更换；
11.电动真空泵工作原理和引脚定义，电动真空泵常见故障和更换，真空压力传感器�？楣ぷ髟砗鸵哦ㄒ�，真空压力传感器模块常故障和更换方法；
12.刹车能量回收系统结构原理功能；
13.电机在车辆匀速工况下，电机转速、电压、电流、扭矩等参数的变化关系。
14.电机在车辆加速工况下，电机转速、电压、电流、扭矩等参数的变化关系。
15.电机在车辆减速工况下，电机转速、电压、电流、扭矩等参数的变化关系。
16.电机不转动情况的故障分析及排除。

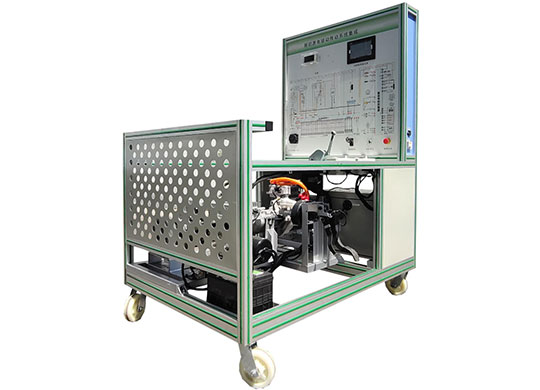

电动车电驱动传动系统实训台,电动车驱动传动系统实训设备基本配置
磷酸铁锂动力电池包及管理系统（带CAN通讯，含24单体电池，放电继电器，充电继电器，预充继电器，预充电阻，霍尔电流传感器，维修开关，保险，充电接口，放电接口，低压控制接口，动力电池采集模块，BMS电池管理系统主控模块，7寸液晶显示屏）、驱动电机及运行部分、电子油门总成、换挡机构总成、仪表（带CAN通讯）、变速箱、左右传动轴、左右前轮碟刹、磁粉制动器（左右）、手动张力控制器，助力器带泵总成，真空泵总成、电动真空助力刹车系统、真空压力传感器、真空罐总成、国标充电插口与充电枪、车载充电机（带CAN通讯）、DC-DC�？�、故障设置系统、辅助蓄电池（12V45AH）、蓄电池断电开关、急停开关、上位机软件及数据线（电机与电池控制单元）、一体化全铝合金型材搭建的移动台架（1500×1000×1700mm ,带自锁脚轮装置，带安装检测端子的原理面板948×898mm）、故障考核系统、设备操作说明书。
