液压实训室建设方案,液压实训室方案设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下液压实训室建设方案,液压实训室方案设备。这样能对用户选型有非常大的帮助。
四、可行性分析
1. 技术可行性：液压实训室的建设符合当前液压技术的发展趋势，满足教学需求。目前市场上已经存在多种液压系统模拟器，可以提供真实的工作环境，使学生能够通过实际操作学习液压系统的运行和控制。同时，我们还可以根据教学需求，选择合适的液压元件和工具，确保实验的准确性和安全性。
2. 经济可行性：根据市场调查和预算估算，液压实训室的建造成本在可承受范围内。学校可以通过自筹资金或申请相关经费等方式筹集建设资金。同时，液压实训室的运行和维护成本也相对较低，可以为学校节约资源。
3. 时间可行性：液压实训室的建设需要一定的时间来完成，包括设备采购、安装、调试和实验台的设计等。但考虑到目前市场的技术成熟度和学校的施工能力，我们可以在合理的时间内完成建设任务。
4. 场地可行性：学校具备建设液压实训室的场地条件，实验室内有足够的空间和设施供设备安装和实验使用。同时，学�；褂凶愎坏牡缭春屯缱试�，为设备的运行和维护提供了保障。
五、预算安排
根据设备购置、场地装修、实验台架等费用，预计总预算为XX万元。具体预算安排如下：设备购置XX万元；场地装修XX万元；实验台架及其他费用XX万元。在预算执行过程中，应合理控制成本，确保资金的有效利用。
六、总结
本方案为液压实训室建设提供了一个全面、可行的建设方案。通过设备采购、安装调试、实验室管理和预算安排等措施，确保液压实训室的顺利建设和正常运行。这将有助于提高学生对液压系统的理解和应用能力，为培养优秀的机械工程技术人才奠定坚实的基础。

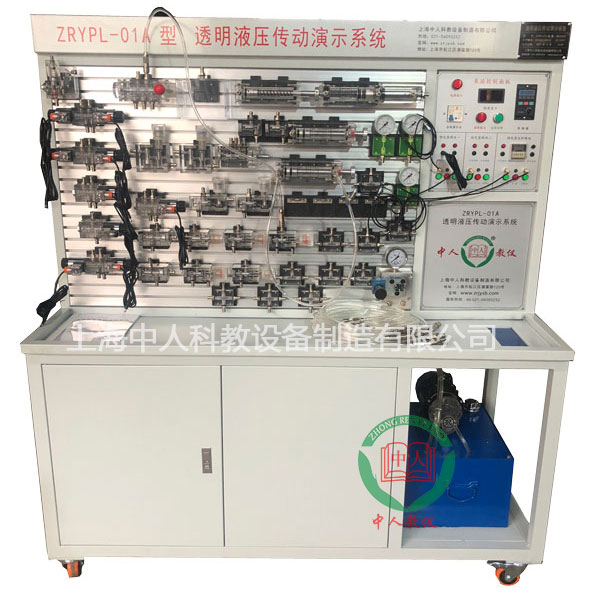

ZRYPL-01A透明液压传动演示系统
一、主要技术参数
1、电源：AC220V 50Hz
2、直流电源：输入AC220V 输出DC24V/2A
3、液压实验油泵电机功率：250W 配有专用的电机调速器
调速范围约：0－1700r/min
4、实验工作时离液压实验台1.5m远处噪声≤58dB。
5、实验油路液流压力要求需0.5－1Mpa（油泵最高压力：Pmax=2.5Mpa）
6、电磁换向阀：AC24V 吸力30N
7、实验台外型尺寸：1330mm×650mm×1750mm
二、主要特点
1、透明液压传动演示系统主要由实验桌、实验台、液压元件和电器控制器件等组件组成。
2、实验桌、实验台为铁质双层亚光密纹喷塑及铝型材结构，实验桌柜内存放液压元件等。
3、备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
4、实验元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
5、实验控制单元采用独立的继电器控制单元进行电气控制。
三、液压基本实验的换向回路
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。
