凸轮机构测绘实验装置的实验步骤是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下凸轮机构测绘实验装置的实验步骤。这样能对用户选型有非常大的帮助。
一、实验准备
在开始凸轮机构的测绘实验之前，需要进行充分的准备工作。这包括了解实验的目的、熟悉实验装置、选择适当的测量工具和绘图工具，以及创建一个安全和适宜的实验环境。通过这一步骤，确保对实验过程有清晰的理解，为顺利完成实验奠定基础。
二、观察与分析
在凸轮机构测绘实验中，仔细观察和分析凸轮机构的结构特点是非常重要的。要深入了解凸轮的形状、尺寸、基圆半径、压力角等参数，以及凸轮与从动件之间的运动关系。同时，也要分析凸轮机构的材料、热处理状态和精度要求等方面的信息，以便更好地理解其工作原理和应用。
三、拆卸与清洗
在必要的情况下，需要将凸轮机构从实验装置上拆卸下来，以便于更方便地进行测量和观察。拆卸时要小心谨慎，确保不会损坏凸轮机构。拆卸后，需要清洗凸轮机构表面，去除油污、锈迹等影响测量精度的因素。清洗时要使用适当的清洗剂，避免对凸轮机构造成损害。
四、测量尺寸
使用测量工具对凸轮机构的各个尺寸进行测量。这包括测量基圆半径、压力角、凸轮的高度和宽度等。在测量过程中，要保持工具的稳定，避免误差的产生。同时，要记录测量的数据，以便于后续的计算和绘图。测量的精度直接影响到最终结果的准确性，因此这一步需要特别小心和精确。
五、绘制零件草图
根据测量的数据和观察到的结构特点，在图纸上绘制凸轮机构的草图。注意按照测量的实际尺寸绘制，不要进行主观的放大或缩小。同时，绘制出凸轮机构的结构和形状特征，包括凸轮的轮廓线、基圆半径、从动件的运动轨迹等。这一步需要细心和耐心，确�；嬷频牟萃甲既肺尬蟆�
六、完善零件图
根据草图和测量的数据，进一步完善凸轮机构的零件图。在零件图中，需要标注尺寸、技术要求等，确保图纸能够准确反映凸轮机构的实际状况。同时，还要考虑凸轮机构的材料、热处理状态和精度要求等方面的信息，并在图纸上标注相应的说明。这一步需要细致入微的工作态度和严谨的绘图技巧。
七、总结与反思
完成凸轮机构的测绘后，需要对整个实验过程进行总结与反思。分析自己在实验过程中的优点与不足，总结经验教训，为今后的学习和实践提供借鉴。同时，可以将自己的测绘过程和结果与指导老师或同学进行交流，互相学习，共同进步。通过总结与反思，不断提升自己的实践能力和技术水平。
八、清理实验现场
实验结束后，需要将使用的测量工具整理归位，保持实验现场的整洁。同时，将拆卸的凸轮机构按照要求重新装配，确保其完整性。这一步不仅有助于提高实验室的使用效率，还能培养良好的实验习惯和实验室安全意识。
九、注意事项
在整个凸轮机构测绘实验过程中，需要注意以下事项：首先，始终要遵守实验室的安全规定和操作规程，确保实验过程的安全性；其次，要保持实验环境的整洁和有序，避免对实验结果产生干扰；第三，要选择合适的测量工具和绘图工具，并掌握其正确的使用方法；第四，在测量和绘图过程中要细心、耐心、严谨，确保数据的准确性和图纸的精确性；第五，要与其他同学密切合作，共同完成实验任务；第六，在总结与反思阶段要诚实客观地评价自己的表现和成果；最后，要认真整理实验资料和实验报告，为今后的学习和实践提供参考依据。
十、思考与实践相结合
在凸轮机构测绘实验过程中，要将所学的理论知识与实际操作相结合。通过实践操作加深对凸轮机构工作原理和应用的理解认识同时结合理论知识进行分析和解释在实践中发现问题并提出解决方案通过理论与实践相结合的方法提高自己的学习效果和实践能力水平。
以下是凸轮机构测绘实验装置的技术参数：
凸轮机构测绘实验装置功能：
1、机构组装训练；
2、机构零件尺寸测量训练；
3、机构装配图绘制训练；
4、机构零件图绘制训练；
凸轮机构测绘实验装置产品参数

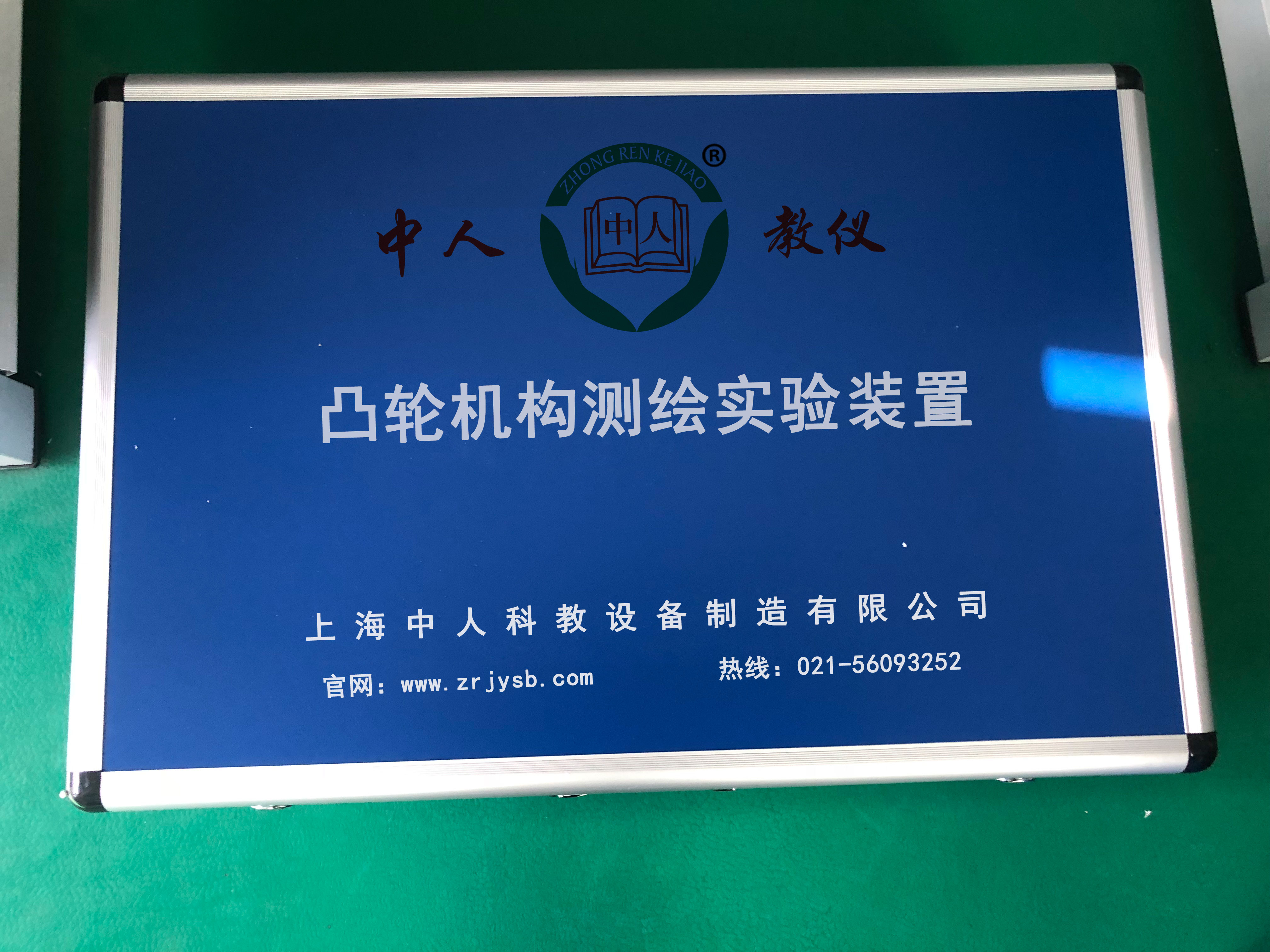

1、产品材质：铝合金精制，各个零件均需装到铝合金测绘箱内，内置缓冲嵌入式材料格挡；
2、为方便安全测绘箱子尺寸：约365×265×120mm
3、详细配置：
机架、螺纹端盖、从动轴、凸轮轴。
