精致四层仿真教学电梯|仿真电梯模型|透明电梯模型是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下精致四层仿真教学电梯|仿真电梯模型|透明电梯模型。这样能对用户选型有非常大的帮助。

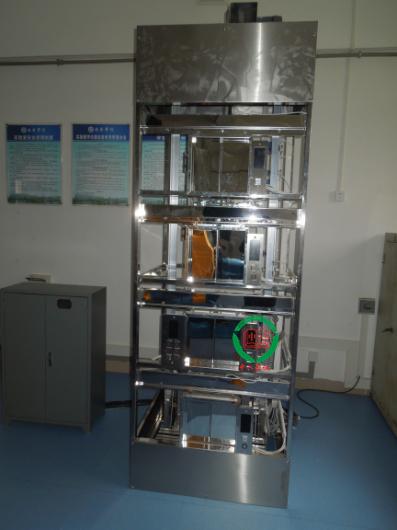

一、ZRDT-007精制四层仿真教学电梯 结构简介
该模型电梯主要由以下部分组成：
1、井道框架：相当于电梯附着的建筑物，提供支承，固定导轨，是钢架结构。
2、曳引机：位于框架顶部，是电梯的动力装置，安装在两条承重梁上，他主要由以下部分组成：
（1）电动机：三相感应电动机，采用变频变压（VVVF）驱动方式，电梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时,使转速相应从额定频率开始平滑地下降到零，实现电梯平层，保证了电梯运行平稳，模拟真实电梯良好的舒适感。
（2）制动器：只在电梯通电运转时松闸，当电梯停止时制动并保持轿厢位置不变，工作电压AC220V。
（3）减速器：采用齿轮减速器，具有高密度、高效率、低噪音的特点。
（4）曳引轮：绳槽为半圆槽，提供钢丝绳与绳轮之间的摩擦力。
3、控制屏：
（1）变频器：根据PLC给出的指令，对电机的频率、电压进行调制，使电机运行平稳。
（2）可编程序控制器（PLC）：控制电梯的运行状态，根据内选信号，对电梯的位置
进行逻辑判断，然后给出运行指令，使电梯实现应答呼梯信号，顺向截停，反向保留
信号，自动关门等功能。
（3）安全及门锁回路：由继电器回路组成，急停，门锁开关的通断决定安全及门锁回路的正常与否，以便PLC判断电梯是否处于安全状态。
4、导轨：分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
5、轿厢：由曳引钢丝绳悬挂，通过曳引机另一端连接对重，在导轨上运行，轿厢装备自动化，门上装有连锁开关，当门关闭后电梯才能运行，门上还有安全触板，当关门过程中碰到障碍物时，轿门马上开启。
6、对重：与轿厢连接，作用是平衡轿厢的重量。
7、层门：门上有门锁开关，当层门关闭后，电梯才能启动。
8、操纵箱：设在框架正面左则，模拟乘客在轿厢内选层的信号输入设备，包括：
（1） 数字显层器：七划数码显示轿厢所在楼层。
（2）“1”，“2”，“3”，“4”，选层按钮。
（3）关门按钮。
（4）方向指示灯：电梯运行方向指示。
（5）电源锁：开关电梯电源，即首层外呼盒。
9、减速信号系统：由永磁感应器构成，提供轿厢停层位置信号。
10、终端�；た兀焊杏ζ魈峁┑缣菰诵兄斩诵藕牛缣莩�，安全回路及电源被切断，保证电梯不超出终端。
二、ZRDT-007精制四层仿真教学电梯主要参数：
1、 电梯轿厢尺寸：600×500×560（宽×深×高），外尺寸。
2、 门口尺寸：360×420（宽×高）
3、 井道框架外围尺寸：920×820×2900（宽×深×高）。
4、 设备自重：约300㎏。
5、 曳引机功率：0.2KW。电压380V或220V两种。
6、 额定电流：0.86A。
7、 供电电源：三相五线，380V，50HZ。
8、 变频器：三菱E740。
9、 可编程控制器（PLC）：日本三菱FX1N系列。
10、 控制方式：集选（JX）。
11、 电梯层站：4/4。
三、 ZRDT-007精制四层仿真教学电梯模型电梯的功能及有关操作：
1、 正常使用操作程序
（1）接通三相电源。
（2） 打开呼梯盒上的电源锁，这时应有楼层显示。电梯能自动关门，应答外呼信号，在操纵箱上选择楼层后，必须关好门才能运行。这时外呼信号顺向的能停车，反向的保留。
（3） 厅外呼梯：电梯能自动响应信号，顺向停车，反向的在完成上一个指令后，自动应答。
（4） 泊梯：电梯停靠在底层关好门后，把呼梯盒的电源锁匙拔至“关”，则可切电梯电源，电梯停止工作。
2、维修点动运行。
把控制屏中的“正�！�-“维修”开关拔至“维修”状态
这时电梯仅作点动运行，但安全回路及门锁仍然有效，
按“上行”或“下行”按钮，电梯作点动上或下，此操作
用于电梯维修，或实验终端限位功能。用点动操作将电
梯平层后，将选择开关至“正�！钡缣萁指凑Ｔ俗�
五、 控制方式说明：
以上所述控制方法为开关量控制即电梯由井道内开关（感应器）提供减速、平层信号。根据电梯发展的最新趋势，利用新科技的数字量控制方式。即用旋转编码器提供数字脉冲，再经由PLC（可编程控制器）计数运算处理信号，得出轿厢的位置从而发出减速、平层信号。采用这种技术后则可以省去井道内许多开关提高电梯的稳定性，减少故障。本模拟电梯通过转换开关（HK）可进行上述两种控制方式的转换即开关量与数字量的转换。
本模拟电梯PLC内存了两套程序，通过转换开关（HK）可自由切换，当转换开关置于
开关量控制时，井道内开关提供指令，数字量信号被封锁。当转换开关置于数字量
控制时由旋转编码器提供的脉冲数作为PLC处理的信号，同时开关量信号封住。
六、简单故障排除：
1、保护当外电源错相或缺相时控制屏中的相序�；ぜ痰缙鞫鳎甘镜莆缓焐�，这时可变换相序或检查是否缺相即可。
2、曳引机抱闸不能打开，应检查：
（1） 220V抱闸回路保险丝是否烧断。
（2）220V是否有电。
3、门锁回路不通：应检查门锁触点是否接触良好，可用万能表量其触点电阻。
4、安全回路不通：应检查全梯的安全开关是否合上，开关是否正常。
5、门机过慢或过快：可调整门机调速电阻或检查门机碳刷是否磨损。
6、平层不准：可调整平层感应器的位置。
七、ZRDT-007精制四层仿真教学电梯故障说明：
1、感应器故障：
故障1、：GU（324-310）上强迫减速感应器损坏电梯不能正常上行但可下行。
故障2、：GD（325-310）下强迫减速感应器损坏电梯不能正常下行但可上行。
故障3、：SW（264-310）上限位感应器损坏电梯不能上行但可下行。
故障4、：XW（265-310）下限位感应器损坏电梯不能下行但可上行。
故障5、：KAB（278-310）触板开关失灵，安全触板无效
故障6~7：AK（268-310）；AG（269-310）开关门按钮失灵，不能开关门。
故障8~11：1AS（1A-310）；2AS（2A-310）；3AS（3A-310）
4AS（4A-310）；内选按钮失灵，所选楼层登记。
故障12~14：1SA（1S-310）；2SA（2S-310）；3SA（3S-310）
所选楼层按钮信号不能登记。上呼按钮失灵，
故障15~17：2XA（2X-310）；3XA（3X-310）；4XA（4X-310）下外呼按钮失灵，所选楼层按钮信号不能登记。
故障18~19：PKM（237~301）；PGM（243-301）开关门到位
开关损坏不能闭合，引起开门或关门继电器不能吸合。
2、触点、开关、按钮故障：
故障20~23：1TS（1T1、2T1）；2TS（1T2、2T2）；3TS（1T3、2T3）
4TS（1T4、T4）；厅门联锁开关回路故障，电梯不能运行。
故障24：SQF（111、301）轿门锁开关故障，电梯不能运行。
故障25~27：SJN（301、131）；SAQ（129、127）；SDS（125、123）
安全回路、电气回路故障，电梯不能进行操作。
故障28~29：KDX（115~113）；JR（113~101）相序、热继电器故障，电梯不能进行操作。
故障30：……
