纯电动汽车能量管理系统示教板,新能源汽车能量管理系统实验装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下纯电动汽车能量管理系统示教板,新能源汽车能量管理系统实验装置。这样能对用户选型有非常大的帮助。

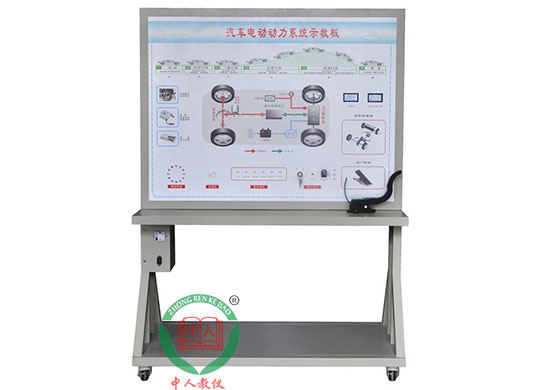

一、纯电动汽车能量管理系统示教板,新能源汽车能量管理系统实验装置概述
本设备可展示纯电动汽车能量系统，态模拟系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态，动态展示纯电动汽车能量系统工况。
适用于各院校对《新能源汽车与电力电子技术》纯电动汽车能量系统的教学需要。
二、纯电动汽车能量管理系统示教板,新能源汽车能量管理系统实验装置功能特点
1.完整展示了纯电动汽车能量管理系统，可以动态模拟纯电动汽车的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态。
2.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板UV平板喷绘打印有永不褪色的彩色电路图与工作原理示意图。
3.示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，设有一台模拟电机用来演示电动机的工作状态。
4.示教板面板部分采用1.5mm厚冷板冲压成形框架结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、纯电动汽车能量管理系统示教板,新能源汽车能量管理系统实验装置技术规格
1.外接电源：交流220V±10% 50Hz(充电工况）
2.工作电压：220V
3.工作温度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(长×宽×高)
5.工作温度：-40℃～+50℃
6.设备颜色：标准7032等
7.设备钢管：40*40*3mm
8.设备机柜：1.5mm冷板冲压成形，背面设置维修门；
9.移动脚轮：100*60mm
四、基本配置(每台)
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
|
1 |
原理面板 |
彩色原理图/4mm铝塑板UV平板喷绘 |
套 |
1 |
|
2 |
启动开关 |
配套 |
套 |
1 |
|
3 |
油门踏板 |
配套 |
套 |
1 |
|
4 |
档位开关 |
配套 |
套 |
1 |
|
5 |
制动开关 |
配套 |
套 |
1 |
|
6 |
数字转速表 |
配套 |
套 |
1 |
|
7 |
电流指示表 |
配套 |
套 |
1 |
|
8 |
发光二极管闪光灯灯条 |
配套 |
套 |
1 |
|
9 |
电子油门踏板 |
配套 |
套 |
1 |
|
10 |
模拟电机 |
配套 |
套 |
1 |
|
11 |
12V开关电源 |
配套 |
套 |
1 |
|
12 |
继电器 |
配套 |
套 |
1 |
|
13 |
保险丝盒 |
配套 |
个 |
1 |
|
14 |
故障设置和考核系统 |
配套 |
套 |
1 |
|
15 |
移动台架(带自锁脚轮装置) |
1240×600×1700mm(长×宽×高) |
台 |
1 |
|
16 |
教师手册 |
配套 |
套 |
1 |
|
17 |
合格证与保修卡 |
配套 |
套 |
1 |
