纯电动汽车充电桩与充电系统实训台,新能源汽车充电桩与充电系统实验装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下纯电动汽车充电桩与充电系统实训台,新能源汽车充电桩与充电系统实验装置。这样能对用户选型有非常大的帮助。
一、纯电动汽车充电桩与充电系统实训台,新能源汽车充电桩与充电系统实验装置产品简介

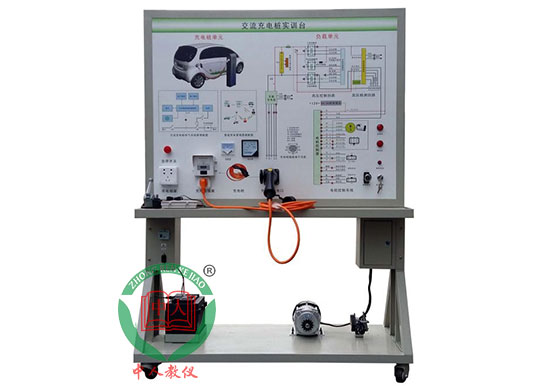

该设备完整展示了新能源汽车充电装置系统,全面展示了充电桩的组成、结构、原理、操作及排故障。
配套国标充电枪与车载充电座,且安装真实的驱动电动机运行负载。
二、纯电动汽车充电桩与充电系统实训台,新能源汽车充电桩与充电系统实验装置功能特点
1.详细的原理框图展示，真实可操作运行的充电系统与电机驱动系统。
2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电动汽车充电与电机驱动系统结构原理图和实物，认识和分析电动汽车充电与电机驱动系统的工作原理。
3.真实的交流充电桩充电端口，便于学习充电端口管脚定义及作用。
4.面板上安装有点火开关、充电桩分解组件，电机驱动系统组件，电动机控制器，工况指示灯，电源开关，油门踏板，制动踏板，动力电机与电池等�？橛氩僮菘亍�
5.面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
6.配套充电桩智能充电卡片、充值软件。
7.安装充电桩的电压表与电流表，同步显示数据。
三、纯电动汽车充电桩与充电系统实训台,新能源汽车充电桩与充电系统实验装置产品组成
电动车交流单枪充电桩、智能充电卡片、充值软件、电压显示、电流显示、交流充电桩充电插座/充电枪、蓄电池组、负载单元等组成，可移动的台架。
四、纯电动汽车充电桩与充电系统实训台,新能源汽车充电桩与充电系统实验装置技术规格
1.供电电源：AC220V ±10% 50Hz
2.供电电流：最大32A
3.工作温度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(长×宽×高)
3.设备颜色：标准7032等
4.钢管：40*40*3mm
5.设备机柜：1.5mm冷板冲压成形，背面设置维修门；
6.移动脚轮：100*60mm
五、实训项目
1.交流充电桩内部电路原理实训。
2.交流充电桩的部件组成及作用实训。
3.交流充电桩的操作方法实训。
4.操作充电桩对蓄电池充电、蓄电池通过负载放电的全过程实训。
5.故障设置、排除思路和方法实训。
6.智能充电卡片、充值软件应用实训。
六．基本配置(每台)
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
|
1 |
检测控制面板 |
装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm |
套 |
1 |
|
2 |
充电桩组件 |
国标220V16A,3.5KW |
套 |
1 |
|
3 |
充电插座与充电枪 |
国标 |
套 |
1 |
|
4 |
智能充电卡片、充值软件 |
配套 |
套 |
1 |
|
5 |
电动车电机 |
48V1KW |
套 |
1 |
|
6 |
电动车电机控制器 |
48V1KW |
套 |
1 |
|
7 |
油门踏板，制动踏板，动力电池组 |
配套 |
套 |
1 |
|
8 |
模拟指示灯 |
配套 |
套 |
1 |
|
9 |
操作开关 |
配套 |
套 |
1 |
|
10 |
直流接触器 |
配套 |
套 |
1 |
|
11 |
移动台架 |
1240×600×1700mm (带自锁脚轮装置) |
台 |
1 |
|
12 |
故障模拟与排除装置 |
配套 |
套 |
1 |
|
13 |
保险丝盒 |
配套 |
套 |
1 |
|
14 |
保修卡/合格证 |
配套 |
套 |
1 |
|
15 |
教师手册 |
配套 |
套 |
1 |
