一、自动变速器电控系统示教板,变速器电控系统实训台产品简介

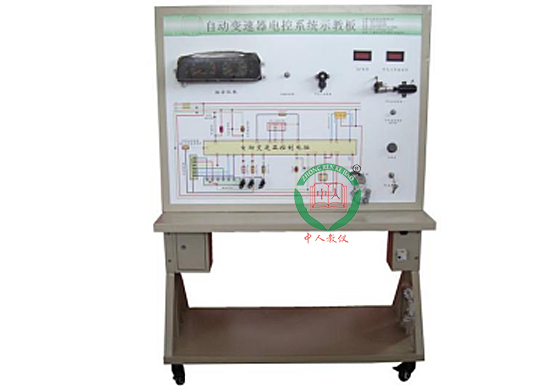

该设备采用 自动变速器电控系统实物制作，充分展示自动变速器电控系统的组成结构和工作过程。
适用于学校对自动变速器电控系统理论和维修实训的教学需要。
二、自动变速器电控系统示教板,变速器电控系统实训台功能特点
1.真实可运行的自动变速器电控系统，充分展示自动变速器电控系统的组成结构和工作过程。
操作控制各类开关，可演示动变速器电控系统（换档/电磁阀等）工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析动变速器电控系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测变速器电控系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板安装有诊断座，可连接专用或通用型汽车解码器，对变速器电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷塑工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、自动变速器电控系统示教板,变速器电控系统实训台技术规格
外形尺寸：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板带面板柜 |
装有各种检测端子以及彩色电路图和工作原理示意图 （面板：1200*900*4mm) |
套 | 1 |
| 2 | 变速器控制电脑(ECU) | 原车 | 套 | 1 |
| 3 | 点火开关 | 个 | 1 | |
| 4 | 诊断座 | 个 | 1 | |
| 5 | 变速器控制电磁阀 | 个 | 1 | |
| 6 | 档位开关 | 套 | 1 | |
| 7 | 主继电器 | 个 | 1 | |
| 8 | 仪表档位显示装置 | 个 | 1 | |
| 9 | 可调节输入轴转速装置 | 个 | 4 | |
| 10 | 节气门控制单元 | 个 | 1 | |
| 11 | 可调节输出轴转速装置 | 套 | 1 | |
| 12 | 电源变压器 | 套 | 1 | |
| 13 | 漏电�；た丶案郊� | 套 | 1 | |
| 14 | 移动台架(带自锁脚轮装置) | 1240×600×1700mm(长×宽×高) | 台 | 1 |
| 15 | 故障模拟与排除装置 | 套 | 1 |
