一、推土机启动与充电系统实训台,工程机械实验台产品简介

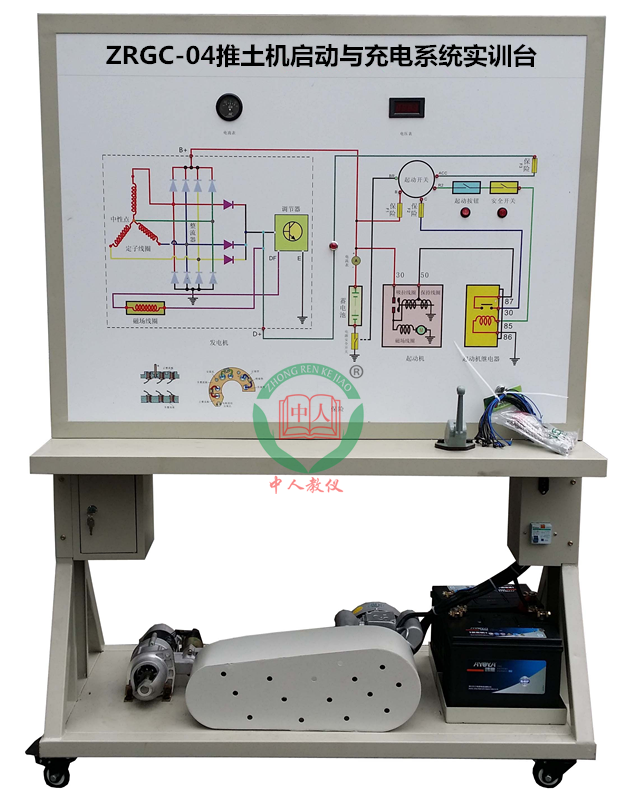

设备采用TY160型推土机起动与充电系统实物为基础，充分展示起动与充电系统的组成结构和工作过程。
适用于学校对起动与充电系统理论和维修实训的教学需要。
二、推土机启动与充电系统实训台,工程机械实验台功能特点
1.真实可运行的起动与充电系统，充分展示起动与充电系统的组成结构。
2.操纵起动开关，起动马达与发电机工作，真实演示起动与充电系统的工作过程。通过面板上的电流表、电压表可观察起动与充电过程中启动电流和蓄电池电压的变化过程。
3.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析起动系统的工作原理。
4.面板上安装有起动机与发电机总成分解部件，可直观认识起动机与发电机的组成结构。
5.面板上安装有检测端子，可直接在面板上检测起动与充电系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6.面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
三、推土机启动与充电系统实训台,工程机械实验台技术规格
外形尺寸（约）：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 24V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
检测控制面板 |
装有各种检测端子，彩色电路图和工作原理示意图 （面板：1200*900*4mm) |
套 |
1 |
|
2 |
点火开关 |
全新 |
个 |
1 |
|
3 |
起动机总成 |
全新 |
只 |
1 |
|
3 |
发电机 |
全新 |
只 |
1 |
|
4 |
起动机总成分解部件 |
|
套 |
1 |
|
5 |
发电机总成分解部件 |
|
套 |
1 |
|
6 |
起动继电器 |
|
个 |
1 |
|
7 |
电压表 |
0～30V |
个 |
1 |
|
8 |
电流表 |
0～500A |
个 |
1 |
|
9 |
蓄电池 |
46B24SR，12V 45Ah，550CCA |
台 |
2 |
|
10 |
电源总开关 |
50A |
个 |
1 |
|
11 |
移动台架(带自锁脚轮装置) |
1240×650×1700mm(长×宽×高) |
台 |
1 |
|
12 |
故障模拟与排除装置 |
|
套 |
1 |
|
13 |
充电指示灯 |
|
个 |
1 |
|
14 |
三相异步电动机 |
YT 100L1-4 |
台 |
1 |
