电工电子电拖PLC单片机传感器实训考核装置的实验步骤是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下电工电子电拖PLC单片机传感器实训考核装置的实验步骤。这样能对用户选型有非常大的帮助。
电工电子电拖PLC单片机传感器实训考核装置是一种综合性试验设备，可用于电工、电子、电力拖动、PLC编程、单片机使用和传感器技能等方面的试验和实训。经过运用该设备，学生能够更加深化地了解这些技能的原理和使用，进步其实践能力和立异思想。以下是电工电子电拖PLC单片机传感器实训考核装置的试验进程：
一、试验预备
在进行试验前，学生需求做好以下预备作业：
了解试验意图、要求和试验原理。
温习相关理论常识，为试验做好充分预备。
查看试验设备是否完全、完好，保证试验顺利进行。
穿戴好试验服，保证试验安全。
二、试验设备建立
依据试验要求，学生需求建立相应的电路和设备。在建立进程中，应留意以下几点：
依照试验原理图正确衔接电路，保证线路衔接正确、结实。
留意电源的正负极性，防止接反。
保证传感器、PLC、单片机等器件衔接正确，符合试验要求。
留意安全，防止短路或过载。
三、试验操作
在建立好试验设备后，学生需求进行以下操作：
开启电源，查看电路是否正常作业。
依照试验要求输入相应的控制信号或参数设置。
调查试验设备的反应和输出，记载试验数据。
依据试验要求调整输入信号或参数设置，调查试验设备的改变。
在PLC编程和单片机使用试验中，学生需求依据试验要求编写程序并进行调试。
在传感器技能试验中，学生需求了解不同类型传感器的原理和使用，并进行相应的测试和标定。
四、试验成果剖析
试验完毕后，学生需求对试验成果进行剖析和总结：
对试验数据进行整理和统计。
依据试验数据剖析和解释试验现象。
比照试验成果与理论预测，探讨差异原因。
总结试验经验教训，提出改善定见和主张。
五、试验报告撰写
最后，学生需求撰写试验报告，将试验进程和成果进行总结和概括：
简要介绍试验意图、要求和试验原理。
详细描述试验进程，包括试验设备建立、操作进程和数据记载等。
对试验成果进行剖析和评论，得出结论。
提出改善定见和主张，以及对未来的展望。
依照规定的格局和要求撰写试验报告，留意文字通顺、图表明晰。
在撰写试验报告时，学生应遵循真实、精确、完整、明晰的准则，既要客观反映试验进程和成果，也要深化剖析和总结。这有助于稳固学生所学的常识，进步其科学素养和实践能力。同时，教师能够经过阅览学生的试验报告了解学生的掌握情况和学习效果，为后续的教学供给指导和参考。
以下文章仅供参考，以下是电工电子电拖PLC单片机传感器实训考核装置的技术指标：

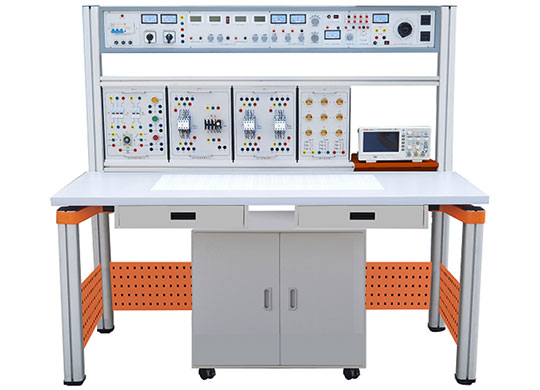

电工电子电拖PLC单片机传感器实训考核装置结构
装置由主机箱、实验桌、实训挂箱、独立封装实训电路�？椤⒁贫�、示波器架、学生凳等组成。实训装置支架与实训桌可组合、可拆装。支架与桌脚一体，铝合金结构，实训挂箱、各实验�？榭筛菔笛樾枨笞杂勺楹戏胖�。
（一）主机箱
主机箱为铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等。
具体功能如下：
1、控制及交流电源部分
（1）提供三相固定380V交流电源，电流型电压型漏电开关�；�，通过转换开关测量三相输出线电压。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供3V、6V、9V、12V、15V、20V、24V低压交流电源，电流1.5A。
（4）提供～220V插座3只，为外部仪器提供工作电源。
（5）日光灯引线端口。
（6）配备实训用220V/30W日光灯管及支架一套。220V/30W日光灯管及支架一套置于主机箱底部，即不占空间又便于实训状况观察。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流�；すδ�，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：±12V、±5V，电流0.5A，有表指示。
3、功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
