一、导言
在液压传动体系中，串联液压缸的同步回路是一种常见的操控方法，用于实现两个或多个液压缸的同步运动。同步回路的目的是保证各个液压缸在运动中坚持相同的速度和位移，然后满意机械设备的准确操控和安稳运转要求。本次试验旨在探求串联液压缸的同步回路的作业原理和试验过程，经过实际操作加深对同步操控技术的理解，进步试验技术和运用能力。
二、透明液压实验台试验目的
掌握串联液压缸同步回路的根本作业原理和操控逻辑。
经过实际操作，验证串联液压缸同步回路的可行性和有效性。
剖析影响同步精度的要素，提出改善办法，进步同步操控功能。
进步试验技术和剖析能力，为后续课程学习和实际运用打下基础。
三、透明液压实验台试验原理
串联液压缸的同步回路一般经过采用分流集流阀、同步马达等操控元件来实现。在同步回路中，两个或多个液压缸经过一起的进油路和回油路相连，经过操控进油和回油的流量和压力，使各个液压缸坚持相同的运动速度和位移。分流集流阀可以根据液压缸的作业需求和流体的流量特性，主动调理各个液压缸的进油和回油流量，然后实现同步运动。
四、试验设备

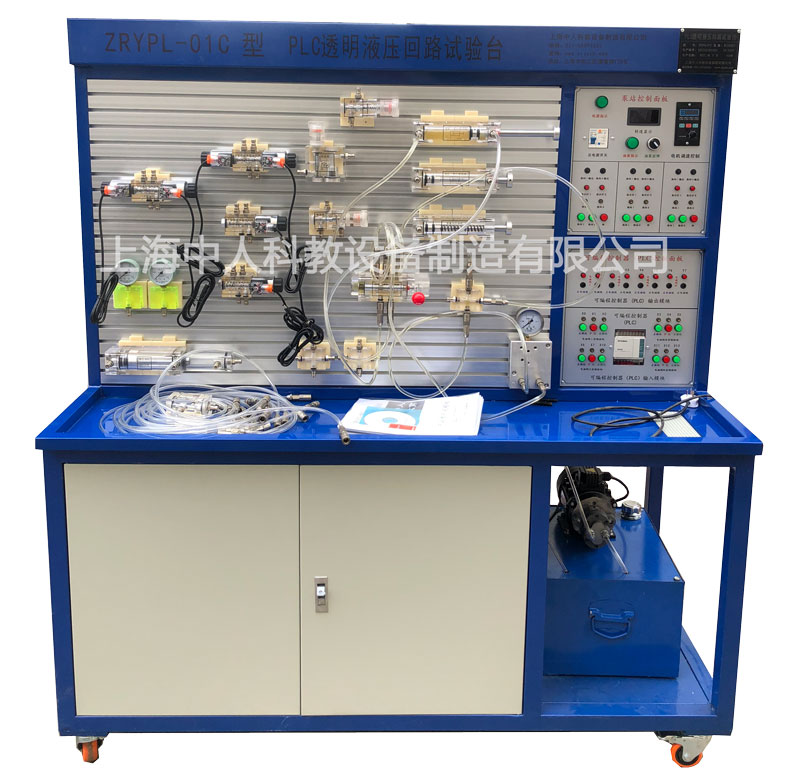

透明液压实验台：供给试验所需的安稳液压动力。
串联液压缸：两个或多个液压缸串联衔接，模拟同步运动。
分流集流阀：用于调理各个液压缸的进油和回油流量，实现同步操控。
压力表和流量计：用于监测和记载试验过程中的压力和流量变化。
操控体系：包含电气操控柜和PLC操控器等，用于实现液压体系的主动化操控和监测。
衔接管路：将各设备衔接起来，构成完整的液压体系回路。
五、试验过程
试验预备
（1）查看试验设备是否完全、完好，保证试验安全。
（2）按照试验原理图，正确衔接各设备，保证管路衔接无误、密封杰出。特别注意查看分流集流阀的衔接和调理范围。
（3）发动液压试验台，查看液压动力供给是否正常。根据需要调整压力和流量等参数。
（4）设置操控体系的参数，如运动速度、加速度等，以满意试验要求。
体系调试
（1）在无负载状况下，发动液压体系，观察各液压缸的运动是否平稳、无异常。查看分流集流阀的动作是否灵敏、牢靠。
（2）逐步加载，观察各液压缸在不同负载下的动作状况，保证其同步功能安稳。一起注意观察压力和流量的变化状况，及时调整操控参数。
（3）经过调整分流集流阀的调理手柄或操控体系中的参数设置，优化同步操控作用。
试验操作
（1）将各液压缸置于初始方位，保证同步回路处于预备状态。
（2）发动试验，观察各液压缸在同步回路的操控下是否可以实现同步运动。特别注意记载各液压缸的运动速度、位移等要害数据。
（3）在试验过程中，可以经过改变负载、调整操控参数等方法来观察对同步精度的影响。尝试不同的试验条件，以取得更全面的试验成果。
（4）重复试验，验证成果的牢靠性�？梢远啻卧俗匝椴⒈冉鲜莶钜�，以评估同步操控功能的安稳性。
试验数据记载与剖析
（1）记载每次试验中各液压缸的运动速度、位移、压力和流量等要害数据�？梢栽擞檬菟鸭逑祷蚴侄窃胤椒ń惺菟鸭�。
（2）剖析试验数据，计算同步差错并评估同步精度。同步差错可以经过比较各液压缸之间的位移差或速度差来得到。一起剖析压力和流量对同步精度的影响。
（3）与理论值进行对比，剖析差错发生的原因�？赡艿脑虬至骷鞣У牡骼聿畲�、液压缸的制作差异、负载变化等。针对这些原因提出改善办法，如优化分流集流阀的设计、进步液压缸的制作精度等。
试验总结
（1）总结试验过程中遇到的问题及解决方法，共享试验心得。特别强调在试验中观察到的同步操控作用和影响要素。
（2）剖析试验成果，深入理解串联液压缸同步回路的作业原理和操控逻辑。讨论同步操控技术在实际运用中的优势和局限性。
（3）提出改善意见和主张，为后续试验供给参阅。例如，可以主张改善分流集流阀的设计以进步同步精度，或优化液压体系的布局以减少压力丢失等。
六、试验成果与剖析
经过本次试验，咱们成功模拟了串联液压缸的同步回路作业过程。试验成果表明，在适宜的操控参数和负载条件下，串联液压缸可以实现较好的同步运动。一起，咱们也发现了一些影响同步精度的要素，如分流集流阀的调理差错、液压缸的制作差异等。这些要素在实际运用中需要充分考虑和调整。
以上文章仅供参考，请以实际说明书步骤进行实验。
