用先导型溢流阀控制的换向回路的实验步骤,透明液压实验台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下用先导型溢流阀控制的换向回路的实验步骤,透明液压实验台。这样能对用户选型有非常大的帮助。
在液压传动体系中，先导型溢流阀是一种重要的操控元件，用于调理体系的压力并避免过载。而换向回路则是完成履行元件运动方向改动的关键部分。将先导型溢流阀与换向回路相结合，能够完成对履行元件的精确操控和安全保护。本次试验旨在探求用先导型溢流阀操控的换向回路的作业原理和试验过程，经过实际操作加深对液压传动体系操控技术的了解，进步试验技术和应用能力。
二、透明液压实验台试验目的
把握先导型溢流阀的基本作业原理和调理方法。
了解换向回路的作业原理及其与先导型溢流阀的结合方法。
经过实际操作，验证先导型溢流阀在换向回路中的操控作用。
剖析影响换向平稳性和精确性的要素，提出改进办法。
进步试验技术和剖析能力，为后续课程学习和实际应用打下基础。
三、透明液压实验台试验原理
先导型溢流阀经过先导阀和主阀的联合作用，完成对体系压力的调理和约束。当体系压力到达预设值时，先导阀先动作，经过操控油路使主阀关闭或减小开口，然后约束体系压力�；幌蚧芈吩蚓幌蚍瓿陕男性硕较虻母亩�。当需要改动履行元件的运动方向时，经过操作换向阀，使液流方向产生改动，然后驱动履行元件反向运动。将先导型溢流阀与换向回路相结合，能够在履行元件换向时供给安稳的压力和流量，保证换向的平稳性和精确性。
四、试验设备

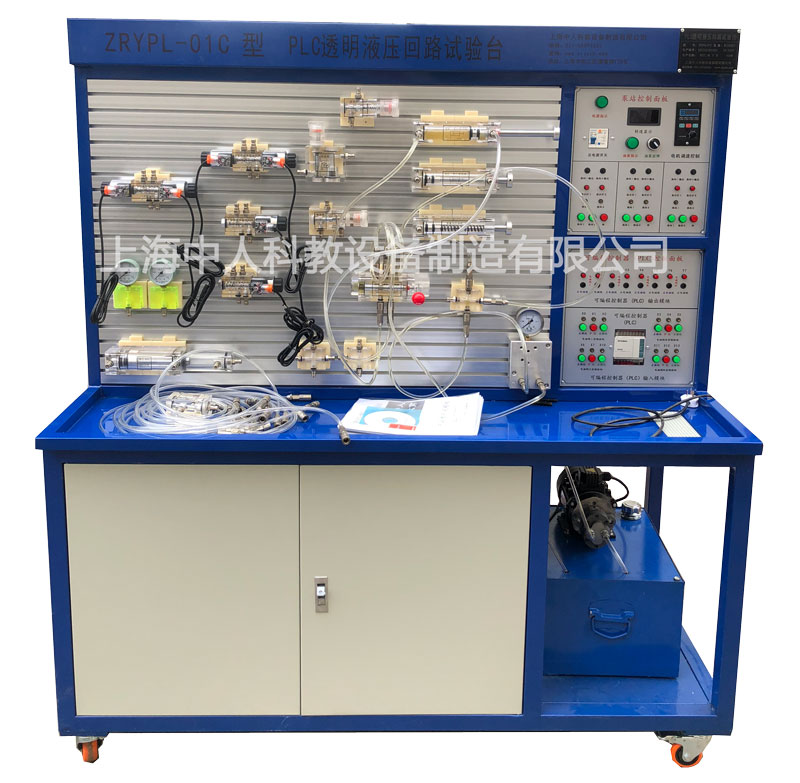

透明液压实验台：供给安稳牢靠的液压动力。
先导型溢流阀：用于调理体系压力和避免过载。
换向阀：完成履行元件运动方向的改动。
履行元件（如液压缸）：模拟实际作业中的动作。
压力表和流量计：监测和记载试验过程中的压力和流量改动。
衔接管路：将各设备衔接起来，形成完整的液压体系回路。
操控体系：包括电气操控柜和PLC操控器等，完成液压体系的自动化操控和监测。
五、试验过程
试验预备
（1）查看试验设备是否完全、无缺，保证试验安全。
（2）依照试验原理图，正确衔接各设备，保证管路衔接无误、密封良好。特别注意查看先导型溢流阀和换向阀的装置方位和调理范围。
（3）发动液压试验台，查看液压动力供应是否正常。根据需要调整压力和流量等参数。
（4）设置操控体系的参数，如换向时间、运动速度等，以满足试验要求。
体系调试
（1）在无负载情况下，发动液压体系，调查先导型溢流阀和换向阀的动作是否灵敏、牢靠。
（2）逐渐加载，调查体系在不同负载下的压力改动和换向情况，保证先导型溢流阀能够精确调理体系压力，并避免过载。
（3）经过调整先导型溢流阀和换向阀的参数，优化体系的操控功能，保证换向平稳、精确。
试验操作
（1）将履行元件置于初始方位，保证换向回路处于预备状态。
（2）发动试验，调查履行元件在先导型溢流阀的操控下是否能够依照预设的运动速度和方向进行换向。特别注意记载换向过程中的压力改动、换向时间以及履行元件的运动轨道等关键数据。
（3）测验改动先导型溢流阀的设定压力，调查对换向过程的影响。剖析不同压力下换向的平稳性和精确性。
（4）重复试验，验证结果的牢靠性。能够屡次运行试验并比较数据差异，以评价先导型溢流阀在换向回路中的操控作用。
试验数据记载与剖析
（1）记载每次试验中先导型溢流阀的设定压力、换向时间、履行元件的运动轨道等关键数据。能够使用数据采集体系或手动记载方法进行数据搜集。
（2）剖析试验数据，核算换向过程中的压力波动和换向时间。评价先导型溢流阀在换向回路中的操控功能。
（3）与理论值进行比照，剖析误差产生的原因�？赡艿脑虬ㄏ鹊夹鸵缌鞣У牡骼砦蟛�、换向阀的响应时间延迟等。针对这些原因提出改进办法，如优化先导型溢流阀和换向阀的设计，进步操控精度等。
试验总结
（1）总结试验过程中遇到的问题及解决方法，分享试验心得。特别强调在试验中调查到的先导型溢流阀在换向回路中的操控作用和影响要素。
（2）剖析试验结果，深化了解先导型溢流阀与换向回路的作业原理和操控逻辑。讨论先导型溢流阀在液压传动体系中的重要性和应用前景。
以上文章仅供参考，请以实际说明书进行实验。
