自动化综合实训装置,自动化控制实训装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下自动化综合实训装置,自动化控制实训装置。这样能对用户选型有非常大的帮助。

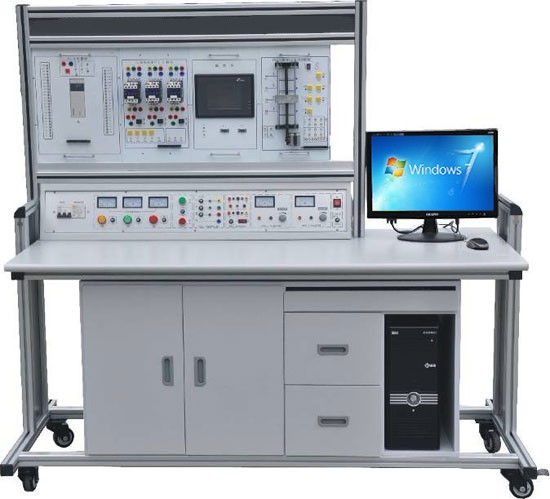

主要由电气控制屏、工作平台底车组成。
技术参数：
电气控制屏：
1P+N（带漏电�；ぃ┛掌�；
开关电源模块，输入：220V AC，输出：24V DC；网孔板：要求使用冷轧钢板且厚度≥2mm，在受力情况下无变形情况；�？橛弑噶己猛饪墙拥兀褂萌蛭逑咧乒┑�；
模块应自带接线端子若干，能够满足实训项目接线需要；附件：线槽、线缆、套管、线接头、导轨等。
工作平台底车：
整体为柜式结构，底部带有4个可锁万向轮，方便设备移动。
2、PLC电气控制实验套件
配置PLC主机，其主要参数如下：
（1）配套有通讯�？椋篟S-485规格/RS-422规格；需支持MODBUS-TCP协议，采用RJ45或同类型接口。外部连接设备：5极端子排。
（2）支持三种以上编程语言：至少包含指令表语言、梯形图语言、SFC语言。
（3）可以通过连接在RS-232C功能扩展板，以及RS-232C通信特殊适配器上的调制解调器，执行远距离的程序传送以及PLC的运行监控。
（4）板载数字I/O：≥24点输入/≥16点输出。
（5）用户存储器：≥12KB程序存储器
（6）I/O�？槔┱鼓芰Γ骸�6个。
3、远程IO�？�
（1）�？樾柚С諱ODBUS-TCP协议，采用RJ45或同类型接口。
（2）模块需具备至少DI8/DO8，其中，8路数字量输出应具有过流、过载以及短路�；すδ埽毖蠼酉吆�，会自动进行保护状态，待故障排除后，系统可以自动恢复。
（3）�？樘峁┝铰纺Ｄ饬渴淙�，一路为0-10V，另一路为4-20mA或类似区间范围的电压电流。
（4）�？樘峁┝铰纺Ｄ饬渴涑�，一路为0-10V，另一路为4-20mA或类似区间范围的电压电流
（5）接线端子应为弹簧式接线端子，方便接线，接线端子采用国家规定颜色标识。
（6）提供≥2个8位的拨码开关，对�？榈腎P进行设置。
（7）为方便学生学习，以及二次开发，需提供�？榈耐暾腂OM清单，以及PCB图纸。
4、主令�？�
（1）需包含一个及以上数显表，可显示电压和电流，其接线均通过端子引出。
（2）需包含带灯绿按钮、带灯红按钮、转换开关，急停，其接线均通过端子引出。
（3）提供一个电压源，通过电位器可提供0-10V或类似区间范围的电压，其接线均通过端子引出。
（4）提供一个电流源，通过电位器可提供4-20mA或类似区间范围的电流，其接线均通过端子引出。
（5）接线端子用颜色区分，接线端子采用国家规定颜色标识。
（6）具有误接线�；すδ�，当学生误接线造成短路时，设备可自行进入保护状态，待故障排除后可自动恢复。
5、变频器与电机�？�
变频器：交流，标称功率约0.37kW，I/O接口至少包含：4DI，2DO，2AI，1AO。支持现场总线：USS/MODBUS RTU。
电机：
电机�？橛捎来诺退俚缍�、固定底板、接线端子等组成。
电机额定电压三相：380/220V；
额定频率：≥50HZ；
额定转速：≥60r/min
6、工业交换机模块
可以用于PLC控制单元、HMI单元、等以太网设备的通讯，可用接口≥4。
7、编程工作站应包含可移动式工作桌，编程工作站采用主流品牌，相关参数不低于I5-10400/8G/1T+128G/集显/23.8寸液晶显示屏，需安装实验所需软件。
8、触摸显示设备
触摸显示设备供电电压24V，屏幕尺寸≥7英寸，分辨率不小于800×480，需包含支持网口、串口通讯
