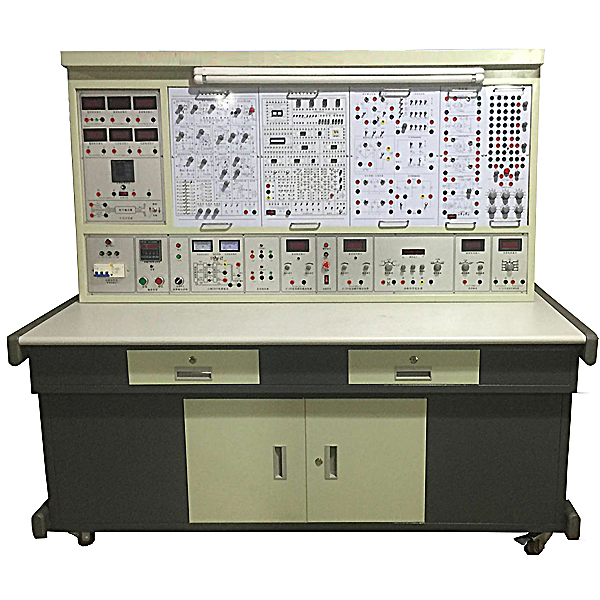

集成电工电子实验平台,电工电子技术实验装置
一、概述
吸收了国内国外先进教学仪器的优点，充分考虑了实验室的现状和未来的发展趋势，从性能上和结构上进行了创新，采用挂箱式结构，简洁明了，布局合理，使用方便灵活。实验仪表数字化显示、精度高，对实验中所涉及的电源、仪器仪表采取可靠保护，同时设置了可靠的人身安全�；ぬ逑怠�
二、功能及配置
（1）控制及交流电源
①交流输入：三相0～450V及单相0～250V；
②调压器：三相同轴联动调压器，规格为1.5kVA/0～450V；
③人身安全�；ぃ壕哂薪拥乇；�、短路�；ぁ⒐鞅；�、过压�；�、漏电保护等；
④电压显示：三只指针式交流电压表，通过切换开关可分别指示三相电网电压和三相调压器的输出电压值；
⑤定时器兼报警：实验时间、定时报警、查询报警、切断电源等功能；还可以自动记录漏电告警、过流告警及仪表超量程告警的总次数；
⑥电度表：规格为220V，3/6A；
⑦提供铁芯变压器：规格为50VA，36V/220V，原、副边设有电流插座和保险丝。
⑧配备用电安全与触电急救虚拟仿真系统：软件采用二维与三维结合的虚拟画面，教导学生用电的安全和急救方法，软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。通过实训能够对学生进行实训室安全用电教育，提高学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，�；ぷ约�，以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施，减少电气事故的发生。
（2）面板仪表
①交流数字电压表
A.测量：交流电压有效值测量；
B.测量范围：包含0～500V，量程自动判断、自动切换；
C.精度：0.5级；
D.显示：三位半数显。
②交流数字电流表
A.测量：交流电流有效值测量；
B.测量范围：包含0～5A，量程自动判断、自动切换；
C.精度：0.5级；
D.显示：三位半数显。
③交流毫伏表
A.测量：波形的有效值进行测量；
B.电压测试范围：包含0.2mV～400V（有效值）；
C.测试基本精度：±1%；
D.量程：200mV～400V；
E.显示：三位半数显。
④智能交流功率表
A.测量精度：0.5级；
B.电压、电流量程：450V、5A；
C.测量类型：负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；
D.贮存记录：贮存记录15组功率和功率因数的测试结果数据，也可逐组查询。
⑤数字显示直流电压表
A.数显直流电压表：输入阻抗为10MΩ，精度为0.5级，三位半数字显示；
B.测量范围：包含0～200V，量程为200 mV、2V、20V、200V，量程指定切换切换，每档均有超量程告警、灯光指示功能。
⑥数模显示直流电流表
A.数显直流电流表：精度为0.5级；
B.三位半数字显示；
C.测量范围：包含0～2A；
D.量程：2mA、20mA、200mA、2A；
E.其他：量程指定切换，每档均有超量程告警、灯光指示功能。
（3）直流稳压电源
①恒流源：提供0～500mA连续可调恒流源一组，分三档可调，调节精度1‰；
②负载稳定度：≤5×10-4；
③额定变化率：≤5×10-4；
④输出显示：数显直流毫安表指示输出电流；
⑤保护功能：输出开路、短路�；すδ�；
⑥可调稳压电源：两路0.0～30V/1A，从0V起调，配有数显直流电压表指示输出电压值，且有截止型短路软�；ず妥远指垂δ�；
⑦直流稳压电源输出：±12V、±5V，每路均具有短路、过流�；ず妥远指垂δ�。
（4）函数信号发生器
①频率范围：包含1Hz～2MHz；
②输出波形：正弦波、三角波、方波、斜波；
③占空比调节：20%～80%；
④输出电压幅度：20VP-P（负载1MΩ）、10VP-P（负载50Ω），带输出衰减；
⑤输出�；ぃ憾搪繁；�，抗输入电压±35V（1分钟）；
⑥频率计：六位LED显示，外测频范围：包含0～50MHz，外测频灵敏度：100mV；
⑦输出幅度指示：三位LED数码管显示。
（5）操作台
①材质：钢质双层亚光密纹喷塑结构；实验台桌主体结构采用钣金设计，美观大方。
②桌面：防火、防水、耐磨高密度板；
③抽屉：桌子左右各设有两个抽屉(带锁)；
④移动和固定：四个带刹车的万向轮，便于移动和固定；
⑤输入电源：三相四线380V±10% 50Hz；
⑥系统集成：以上所有仪器仪表和功能集成于本操作台；
⑦外形尺寸：167cm×73cm×110cm。
⑧工作环境：温度-10℃～+40℃；相对湿度<85%(25℃)；海拔高度：<4000m。
（6）附属电路实验模块及元件箱
①电路基础实验模块1
A.电表改装实验；
B.伏安特性实验；
C.最大功率传输条件测定实验；
D.电压源与电流源的等效变换实验。
②电路基础实验�？�2
A.完成叠加原理、基尔霍夫定律实验；
B.戴维南定理实验；
C.诺顿定理实验；
D.双口网络、互易定理实验。
③电路基础实验模块3
A.完成受控源实验；
B.回转器实验；
C.负阻抗变换器实验。
④电路基础实验�？�4
A.完成一阶、二阶动态电路；
B.电路状态轨迹的观测实验。
⑤电路基础实验模块5
A.完成R、L、C串联谐振实验；
B.RC串、并联选频网络实验；
C.RC双T网络实验。
⑥交流电路实验�？�
A.正弦稳态交流电路相量的研究实验；
B.黑匣子实验（R、L、C元件特性及参数测定）；
C.完成三相电路（每相三只灯泡并联）实验。
⑦数字电路实验�？�
A.提供脉冲信号源（正、负输出单次脉冲和频率为0.5Hz～300kHz连续可调的计数脉冲源各一路）；
B.三态逻辑测试笔；
C.电平指示（8位红色LED）；
D.逻辑开关（8位红色LED）；
E.四位十进制译码显示器；
F.拨码开关（四位可逆十进制拨码开关）；
G.高可靠圆脚集成块插座（8P、14P、16P、20P、28P及40P各若干个）；
H.可靠的镀银长紫铜管及固定器件（10kΩ多圈电位器1只、100kΩ电位器1只、按钮开关2只）等。
⑧模拟电路实验模块
A.提供低压交流电源（0V、6V、10V、14V抽头一路及中心抽头17V两路）；
B.指针式直流毫安表（量程1mA，内阻100Ω）；
C.高可靠圆脚集成块插座（8P 2只、14P 1只，40P 1只）；
D.镀银长紫铜管（供插电阻、电容、三极管等）；
E.固定元器件（三端稳压块、电容器、信号灯、喇叭、场效应管、三极管、可控硅、整流桥堆、振荡线圈、功率电阻及电位器等）；
F.单管/负反馈两级放大器实验；
G.射极跟随器、RC串并联选频网络实验；
H.差动放大器实验；
I.低频OTL功率放大器实验。
⑨元件箱
A.提供实验所需的全步进电阻、电容、电感、电位器、十进制可调电阻等实验器件，每步进100只；
B.提供三相高压电容，每相容值为0.47µF、1µF、2.2µF、4.7µF，耐压值均为500V，每个容值20只。
2.电动机
（1）模式：三相鼠笼式异步电动机；
（2）尺寸：355×205×280（mm）；
（3）额定功率：100W；
（4）输入电压：380V/220V；
（5）接线：具有Y型/△型转换接线盒；
（6）转速：500r/min。
三、配置清单：
|
序号 |
名称 |
数量 |
单位 |
备注 |
|
1 |
实验台 |
1 |
张 |
|
|
2 |
学生凳 |
2 |
张 |
|
|
3 |
实验屏 |
1 |
套 |
包含控制及交流电源、面板仪表、直流稳压电源、函数信号发生器等 |
|
4 |
电路实验�？� |
1 |
套 |
包含8个电路实验模块及元件箱 |
|
5 |
三相鼠笼式异步电动机 |
1 |
台 |
|
|
6 |
实验指导书 |
1 |
份 |
指导学生实验 |
