    技术标题：[专业基础技能实训-金工实训室2]

    专业基础技能实训-金工实训室2是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下专业基础技能实训-金工实训室2。这样能对用户选型有非常大的帮助。

    专业基础技能实训-金工实训室2

    1.掌握量具的使用、尺寸测量的方法及公差知识；
    2.掌握普通钳工的基本操作技能；
    3.掌握零件的加工工艺知识，具备加工能力
    产品要求如下：

    序号

    名称

    内容

    1

    台虎钳

    钳口宽度：≥150 mm

    2

    钳工工作台



    3

    台钻

    最大钻孔直径：≥12 mm

    4

    画线平板

    ≥1 000 mm×800 mm

    5

    画线方箱

    ≥250 mm×250 mm×250 mm



    6


    配套辅具、工具、量具

    台钻用平口钳

    画线用工具

    钳工工具

    量具（高度尺等）

    产品方案如下：

    序号

    名称

    技术参数

    1.

    台虎钳

    台虎钳：规格5寸（可根据要求供货）

    2.

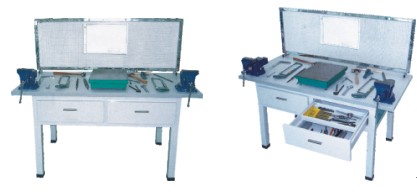

    中人ZRQG-07A2台虎钳及工作台

    实训台为铁质双层亚光密纹喷塑结构，材料厚度为1mm；桌面为木质材料，外形尺寸为150×150×80。整体结构坚固，造型美观大方。实训台设有四个抽屉（带锁）分别用于放置工具及资料等。
    机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全�；ぷ爸檬笛�、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
    A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。
    B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等�；ぷ爸檬笛椋裳±啾穑ò踩淙�、安全控制、安全输出、其他）、生产厂家、产品列表（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。安装位置有蓝色闪烁框架提醒，实验流程：选择安全护栏并安装、选择安全连锁开关（或选择安全光幕、安全垫、安全激光扫描仪）并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时，系统将提示报警音，且机械对象停止工作，选择电气控制箱上的复位按钮可停止。
    C、机械安全防护设计基础考核要求完成机械安全系统的安装，正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮，考核分为十个考核点，部分考核点有3个选项，由学生自由选择，最终10项考核点选好后，提交确认，系统自动得出总分数以及各考核点的得分情况。
    D、软件须为整体同一平台，不得以单独的资源展现。
    可完成实训项目
    任务一：正六边形加工
    1.划线
    2.锯、锉基准面
    3.锯、锉平行面
    4.锯、锉第三、四面
    5.锯、锉第五、六面
    任务二：锉配凹凸体
    1.工艺分析和划线
    2.加工凸形体
    3.加工凹形体
    4.孔加工与攻螺纹
    任务三（综合）：螺母加工
    1.划线——根据图样，在工件表面上划出加工界线2.錾削——将工件錾削加工成六角体
    3.锉削操作——对錾削后工件表面进行锉削加工
    4.锯削操作——把锉削完工的六角体锯成四段（长度为10mm）
    5.钻孔操作
    6.攻丝和套螺纹操作

    3.

    钳工工具、常用刀具

    工具清单：

    序号

    名     称

    规     格

    单位

    数量

    备注

    1.

    钢锯架



    把

    1



    2.

    圆锉刀

    8寸

    把

    1



    3.

    半圆锉刀

    8寸

    把

    1



    4.

    方锉刀

    8寸

    把

    1



    5.

    扁锉刀

    8寸

    把

    1



    6.

    三角锉刀

    8寸

    把

    1



    7.

    榔头



    把

    1



    8.

    划针

    长120

    支

    1



    9.

    铲刀

    14寸

    把

    1



    10.

    丝锥

    M 6 8 10 12 14

    套

    1



    11.

    扳牙

    M 6 8 10 12 14

    套

    1



    12.

    什锦锉



    套

    1



    13.

    手虎钳



    把

    1



    14.

    钢锯条

     50条

    盒

    1



    15.

    活动扳手

    200×24

    把

    1



    16.

    钢丝钳



    把

    1



    17.

    一字批



    把

    1



    18.

    十字批



    把

    1



    19.

    呆扳手

     10

    套

    1



    20.

    铁皮剪刀



    把

    1



    21.

    丝攻扳手



    把

    1



    22.

    扳牙扳手



    把

    1



    23.

    尖嘴钳



    把

    1





    4.

    通用量具

    游标卡尺 测量范围：0～150mm，分度值：0.02mm
    百分表 测量范围：0～10mm,带磁性表座
    千分尺 测量范围：0～25mm
    游标万能角度尺 测量范围：0～320º
    塞尺 测量范围：0.02～1.00mm

    5.

    台式钻床

    最大孔径：16mm
    立柱直径：70mm
    主轴最大行程：100mm
    主轴中心至立柱母线距离：193mm
    主轴至工作台面最大距离：326mm
    主轴至底座台面最大距离：550mm
    主轴锥度：B18
    主轴转速范围：480-4100r/min
    工作台面尺寸：265*265

    6.

    摇臂钻床

    主要技术参数
    最大钻孔直径（MM）：32
    主轴圆锥度：莫氏4号
    主轴变速级数：6
    主轴变速范围：108-1000
    主轴升降速度（R/min）：1:21
    摇臂回转角度：360°
    主轴允许最大扭矩（NM）：200
    主轴允许最大进给抗力（N）：5300
    主电机功率（KW）：1.5/2.2
    摇臂升降电机（KW）：0.55
    冷却水泵电机（KW）：0.24

    7.

    砂轮机

    功率：400W
    转速：3000r/min
    电源:380V   50HZ

    8.

    平板、方箱

    平板：规格：1000*800mm
    方箱：规格：250*250*250mm

    想了解更多的产品信息=>教学设备
