专业基础实验-电气控制实训室是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下专业基础实验-电气控制实训室。这样能对用户选型有非常大的帮助。
| 1 | 电气控制实训装置 | 1.配置和安装测量仪表、按钮和指示灯等；2.具有速度、位置、电压、电流、时间等控制环节的电动机基本控制电路；3.控制线路和电动机可模拟工厂中各类的电气拖动系统，并可满足维修电工进行安装、调试、故障分析及排故的要求；4.装置具有漏电�；ず凸乇；� |
| 2 | 电动机组 | 1.单相电容启动电动机：220 V，功率≤1 kW；2.三相交流异步电动机：380 V，功率≤1 kW；3.双速三相交流异步电动机：380 V，功率≤1 kW；4.双速三相交流异步电动机（带速度继电器）：380 V，功率≤1 kW |
| 3 | 万用表 |
1.直流电压：0 V~25 V；20 000Ω/V；0 V~500 V；5 000Ω/V；2.5级；2.交流电压： 0 V~500 V；5 000Ω/V；5级3.电阻：量程：0 kΩ~4 kΩ~40 kΩ~400 kΩ~4 MΩ~40 MΩ; 25Ω中心；±2.5%4.音频电平：-10 dB~+22 dB |
| 4 | 转速表 | 允差：±1 r/min；红外或接触式 |
| 5 | 钳型电流表 | 600 V/100 A |
| 6 | 兆欧表 | 500（1 000）V，500 MΩ |
| 7 | 机床电气故障考核实训装置 |
1.具有常用车床、铣床、钻床实训考核功能； 2.具有故障设置、故障点自动恢复功能； 3.可人为设置故障 |
| 序号 | 名称 | 技术参数 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

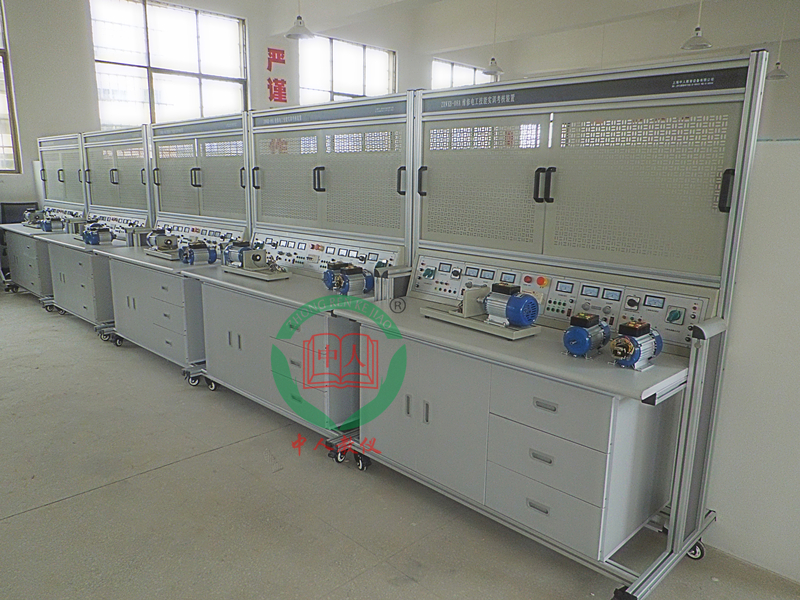

| 1 | 中人ZRWKB-08A电气控制实训装置 |  一、概述 该装置主要由实训桌、网孔板、实训元器件（也可自购）组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。 二、特点 1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。 2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。 3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。一组进行照明电路实验，一组进行电拖实验 4、设有电压型漏电�；て骱偷缌餍吐┑绫；て�，能确保操作者安全，电源输出均有监视及短路�；さ裙δ�，使用安全可靠。 三、技术性能 1、输入电源：三相四线制～380V±10% 50Hz 2、温度：-5℃～+40℃，相对湿度＜85%（25℃） 3、装置容量：＜1.5KVA 4、外形尺寸：约1600mm×750mm×1690mm 5、虚拟多用表参数：交流电压量程档位分：10、50、250、1000；直流电压档位分：0.25、1、2.5、10、50、250、1000；欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K；电流表档位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；红外发射检测功能：垂直角度±15°距离1-30cm；三极管测量孔。 四、实训台配置 1、公共部有：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。 2、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。 3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。 4、每组提供一路恒流稳压电源，电压0-30V，最大电流3A，内置式继电器自动换档，多圈电位器连续调节，有表指示电流电压值。 5、实训桌为铝型材框架结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，下部有元件储存柜，带万向轮。 6、仿真实验软件： 1.用电安全与触电急救虚拟仿真系统:软件采用二维与三维结合的虚拟画面，教导学生用电的安全和急救方法，软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。通过实训能够对学生进行实训室安全用电教育，提高学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，�；ぷ约�，以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施，减少电气事故的发生。 2.维修电工电子电机与职业资格培训考评仿真软件：本系统为apk的格式，可在PC端使用，也可在移动端使用，本系统即可手动设置故障也能自动设置故障，本系统通过电路图中绿色的框选择手动设置故障点（最多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本系统内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本系统通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。。 3.虚拟频谱仪、逻辑分析仪、示波器、三用表仿真软件：：本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件的功能有：电阻的测量、交流电压的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提示并可以重置多用表）、晶体管的极性判断、直流电压测量（通电流表档时灯光亮）、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显示红圈，如未定位准确无红圈显示，并在进行错误操作的时（如所选量程错误、所测数据错误等等），仪表指针将无反应、提示错误重新测量等，本多用表可选择交流电压档，直流电压档，电阻档，电流档，电阻调0，并且可放大显示数据，可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。 4.多系统应用控制虚拟仿真系统：本软件基于unity3d开发，内置任务书与实验提示，采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，鼠标滚轮控制画面远近，可360度旋转，三维墙体上画有电气图。 1）设备元件组装：根据高亮提示，找到元件控制架，可从元件库中按电气元件布局图拖拽元件安置到元件控制架上，元件库设有控制面板、开关电源、微型继电器、PLC、变频器、步进电机、交流电机、伺服电机、伺服驱动器、步进驱动器、接口板、操作面板、断路器、伺服电机接口、数显电压表，选择错误时有提示。 2）技术指标测量：选择万用表检查伺服电机连接线、带BOP面板的伺服驱动器，左右按钮调至欧姆档，拖拽黑红表笔分别插入R、S、T、U、V、W、接地相测试阻值，根据高亮提示，在场景中找到电源开关，拖拽电笔或万用表进行测量电源是否打开。 3）电器元件连接：根据电气接线图，连接好电源线、控制线，高亮提示接口，将驱动器、接口板、动力线、伺服电机、编码器、PLC、继电器按顺序连接好，打开总电源开关、伺服电源开关、故障电路开关后，提示故障代码，从三项中多选故障原因。 4）参数调整测试：电源合闸进行调速，按任务书要求设置驱动器参数，进行点动控制/模拟量调速/多段调速控制，观察三维伺服电机运动控制。选择6条PLC程序选择任意一种然后进行伺服驱动器模拟量调速，PLC参数可调，设置好驱动器参数，进入三维伺服电机运动控制界面及电气显示界面，操作面板设有伺服启动、低速、中速、高速、伺服停止、扭矩限制、异常重置、正转/反转选择、0-10滑动控制（电气面板实时显示数值）。 5）巡视伺服系统口罩机三维虚拟仿真机，观察其结构，可注入故障点，多选故障原因，进行故障定位，将故障原因与对应的检测及定位方法连线，选择正确后进行故障排除，将故障原因与对应的解决方法连线。 6）控制工艺方案，可选点动控制/模拟量调速/多段调速控制的单机模式及联机模式，调出控制面板，显示3条生产线运行，进行实时控制，可选点动、低中高速、启动、停止控制，速度可调，根据控制方案，系统自动得出生产线运行性能优劣，并提交交底记录。 可配备车床、铣床、钻床电路故障挂箱。 五、参考实训项目 1．电工布线工艺实训 2．两个开关控制一盏灯线路训练 3．声控开关控制白炽电路训练 4．二地控制一盏灯电路训练 5．三地控制一盏灯电路训练 6．日光灯线路接线训练 7．单相电度表直接安装接线 8．单相电度表经电流互感器安装接线 9．室内照明电路安装训练 10．配电板安装训练 11．交流负载电功率的测量 12．三相异步电动机直接启动控制 13．三相异步电动机接触器点动控制线路 14．三相异步电动机接触器自锁控制线路 15．三相异步电动机Y/△自动控制线路 16．用倒顺开关控制三相异步电动机正反转线路 17．接触器联锁的正反转控制线路 18．按钮联锁的三相异步电动机正反转按钮线路 19．双重联锁的三相异步电动机正反转按钮线路 20．三相异步电动机多地控制 21．工作台自动往返控制线路 22．三相异步电动机串电阻降压启动控制线路 23．三相异步电动机能耗制动控制线路 配置清单：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 万用表 |
1.直流电压：0 V~25 V；20 000Ω/V；0 V~500 V；5 000Ω/V；2.5级；2.交流电压： 0 V~500 V；5 000Ω/V；5级3.电阻：量程：0 kΩ~4 kΩ~40 kΩ~400 kΩ~4 MΩ~40 MΩ; 25Ω中心；±2.5%4.音频电平：-10 dB~+22 dB |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 转速表 | 允差：±1 r/min；红外或接触式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 钳型电流表 | 600 V/100 A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 兆欧表 | 500（1 000）V，500 MΩ |
