一、概述
本实训装置依据《国家职业技能标准—电工》考核要求而设计，充分体现了自动化及网络集成技术在工业现场的应用,设备涵盖了PLC、现场总线、变频驱动、交流电机、人机界面和组态软件等多种技术,配有多个典型的PLC应用系统的仿真实训�？�。根据应用现场工艺流程和控制要求，通过对自动化设备的安装、接线、调试诊断，PLC编程、触摸屏编程、调试以及设备整体调试任务的实施，能较好地完成对自动化技术的相关技能训练�？陕阕远啵ɑ缫惶寤际酢⒌缙远际醯龋┳ㄒ档淖ㄏ罴际跫寄艿难盗�。全集成自动化系统的功能强大，特选用目前市场西门子主流机型为代表。设备上任何一套控制系统均具备开放的结构体系，可以很好的任意组合，实现需要的控制体系方案。

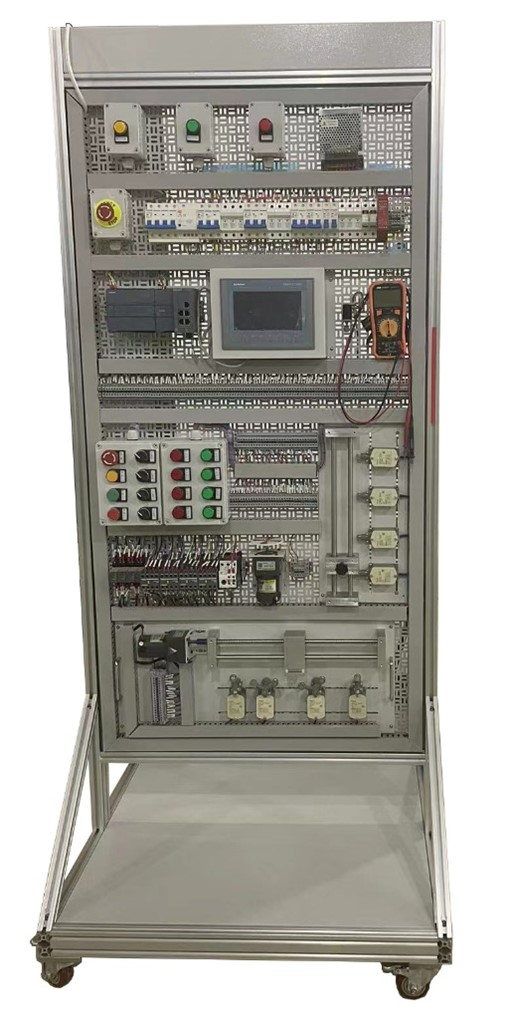

装置由标准控制屏、电源系统、CPU1214C DC/DC/DC、SINAMICSG120、KTP 700基本型彩色触摸屏、仿真装置、继电接触控制单元、自动往返实训模型、按钮及指示灯单元等组成，所有单元�？榫沧霸诒曜伎刂破辽稀？膳嘌莆�PLC原理、编程方法、编程技巧、变频调速、触摸屏技术、交流电机控制技术、Profinet工业以太网技术，可满足各类型学校、企业培训中心现代控制技术工程应用课程的实训的教学及电工相关内容的培训考评。
二、平台整体规格参数
1.电源：三相四线或三相五线（380V±10％50Hz）
2.功率：≤1KVA
3.工作温度：-5℃～55℃
4.工作湿度：30%～85%（无冷凝）
5.外形尺寸约：880 mm×800 mm×2100mm（L×W×H）
三、设备主要部件技术参数
|
设备名称 |
参数指标 |
|
1. 西门子PLC自动化控制系统 |
西门子中型自动化控制系统S7-1200 SIMATIC S7-1200具有集成PROFINET接口、强大的集成工艺功能和灵活的可扩展性等特点，为各种工艺任务提供了简单的通信和有效的解决方案。满足多种应用中完全不同的自动化需求。（1）CPU1214C DC/DC/DC主机，集成数字量I/O（14路直流数字量输入/10路数字量输出/集成模拟量2路输入）、以太网通信口；（2）SB1232模拟量输出模块1路模拟量输出；（3）SM1223集成数字量I/O（8路数字量输入/8路继电器输出）,配套编程电缆工业以太网通信。 |
|
2. 西门子SINAMICS G120 |
（1）SINAMICS G120控制单元 CU250S-2 PN，内置ProfiNET通讯口，支持矢量控制，可通过 EPos功能执行定位任务，4个可组态的IO点，6DI(可作3F-DI),5DI, 3DO(可作1F-DO), 2AI, 2AO安全集成 STO, SBC、 SS1安全功能可通过安全授权扩展，编码器 : D-CLIQ+HTL/TTL/SSI,旋转变压器/HTL通过端子接入�；さ燃� IP20,提供USB及SD/MMC接口； （2）SINAMICS G120 0.75KW功率单元 PM240-2带制动斩波器, 3AC 380-480V +10%/-10% 47-63 Hz； （3）SINAMICS G120智能操作面板； （4）配置WDJ26交流电动机AC380V。 |
|
3. KTP 700基本型彩色触摸屏 |
（1）1个非管理型交换机模块，可通过工业以太网将S7-1200连接到触摸屏、变频器等，10/100自适应非管理型交换机，带5个RJ45接口，外部24V直流供电，带LED诊断功能； （2）1个KTP700 PN基本型彩色触摸屏，7寸液晶显示，65536色，工业以太网接口； |
|
4. 继电接触控制单元 |
配置有220V施耐德交流接触器4只，辅助触头4只，中间继电器4只，可完成电机正反转、自动往返、星三角启动等实训。能使用PLC改造继电器控制电路。 |
|
5. 垂直机械移动模型 |
垂直机械移动模型是针对电气控制中的模拟调试进行设计开发，学员自行接线，选择控制方式。本模型包括移动滑轨、滑块、4只自动复位行程开关、支架等组成�？梢缘髡谐炭氐木嗬�。 |
|
6. 按钮及指示灯单元 |
配置专用按钮盒。用于安装按钮、指示灯等，相应的说明标签清晰牢固。具体元件如下：包括指示灯8只（绿色4只、红色4只）、急�？�1只、按钮3只（黄、绿、红各1只）、二转换开关2只、三位转换开关2只。将PLC、按钮、指示灯表等引出至端子排，并做好电器接线端子标记。用于基础实训，学生可自行剥线接线完成训练。 |
|
7. 直流电机 |
配置DC24V直流减速电机1只,功率15W，电机转速2000RPM，减速比1:100。 |
|
8. 网孔板台架 |
（1）金属不锈钢网孔板台架，预先安装以上全部控制线路和装置，符合国家安全标准，底座带有可锁定脚轮。 （2）不锈钢网孔板厚度≥1.5mm，网孔板表面光滑、不易变形，采用标准机柜螺母安装。 （3）设有空开安全防护、短路�；さ龋啻┑绫；て骺刂谱艿缭�，设有急停按钮可安全可靠切断电源。220V空气开关，380V空气开关可单独控制交流接触器单元、开关电源、PLC、触摸屏、变频器、直流24V\5V电源。各断路器动作电流时按实际负载选取。控制电路电压为直流24V，配有安全继电器控制，配有接线端子等方便实训。 |
五、其他
配实训指导书、设备线路图、设备元器件清单、调试工具等。
六、可完成以下实训项目
(一)基本控制实训
电气系统线路的连接操作
PLC基本编程指令练习
PLC 数字量、模拟量控制训练
（二）工业网络应用技术实训
PROFINET 通讯协议的研究与应用
PLC 与触摸屏之间的PROFINET 通讯实训
PLC 与变频器之间的PROFINET 通讯实训
（三）变频器调速实训
变频器的参数设置实训
控制线路连接实训
变频器控制电机正反转
多段速度选择变频调速
外部模拟量方式的变频调速控制
PLC通信方式变频调速实训
（四）触摸屏控制实训
触摸屏组态训练
触摸屏变量的添加
触摸屏连接方式的组态
触摸屏报警的组态
触摸屏开关按钮的组态
触摸屏指示灯的组态
触摸屏I/O 域的组态
PLC 与人机界面通信实训
基于触摸屏控制方式的基本指令编程练习
（五）交流电机控制技术实训
交流电机的启�？刂萍际�
三相交流电机的正反转控制技术
三相交流电机的星三角换接控制
工作台自动往返控制
（六）直流电机控制技术实训
直流电机的启�？刂萍际�
直路电机的正反转控制技术
