一、产品概述
本装置是根据《电工》国家职业标准，结合各职业院校、技工院校相关课程教学大纲要求而研制，它是集培训、实训和考核鉴定为一体的多功能设备。包含了继电接触控制电路装调维修、低压电气控制、电气设备装调维修、自动控制电路装调维修等职业技能训练，可对电气控制电路的装配、接线、调试、运行维护、故障维修等技术技能的训练。
二、主要技术性能
1.输入电压：三相四（五）线制380V±10% 50HZ
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜2000m
3.装置容量：＜1.5kVA
4.外形尺寸：880mm×800mm×2000mm
5.柜体材料：工业铝型材和铁质喷塑结构
6.安全保护措施：具有漏电�；さ缏泛投搪繁；ぷ爸�，安全性符合相关的国家标准，所有材质均符合环保标准。
三、装置特点

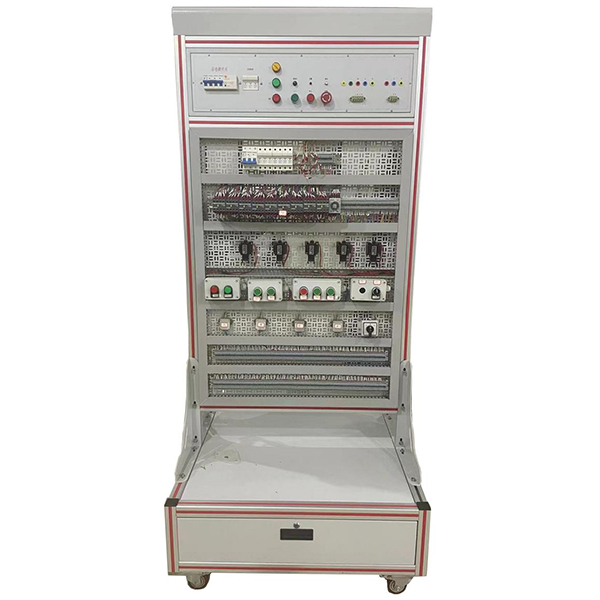

1.开放性：采用立式开放式安装平台，实训操作直观方便
2.综合型：该装置采用实际工业电气线路为原型设计，安装有粉末制品机综合电气控制电路，为职业技能培训、考核、竞赛提供综合应用电气控制线路平台，接近工业现场
3.科学性：对于按钮、行程开关等器件，装置均将接线端子引出至外部端子排上，方便实训和检修过程对器件和线路的测量，避免为了测量拆卸器件的不方便
4.电气线路采用线槽走线，整洁美观、便于实训考核时现场进行设置故障
5.实训装置出厂状态为安装、接线、调试完好，以保证器件、线路、电机等系统匹配的正确性
四、基本配置及功能
表1
|
序号 |
�？� |
实训�？槊� |
主要配置 |
数量 |
备注 |
|
1 |
实训平台 |
工业铝型材及铁质喷塑网孔架 |
尺寸：880mm×800mm×2000mm |
1台 |
|
|
2 |
电源控制�？� |
设有三相漏电�；て�1只、熔断器3只、启动按钮1只、停止按钮1只、急停按钮1只、电源电压指示灯3只、电压型漏电保护线路（带漏电声光报警、复位按钮）1套、三相五线电源输出（安全护套插座和接线端子双输出）1组、单相三线电源输出（安全护套插座和接线端子双输出）1组、电源输出安全防护罩。 |
2组 |
|
|
|
3 |
储物抽屉 |
采用铝合金抽屉拉手和静音导轨，用于放置实训元器件和工具等。 |
2只 |
|
|
|
4 |
电机 |
三相鼠笼式异步电动机 |
WDJ24三相交流380V/Y |
2台 |
|
|
5 |
配件 |
实训导线 |
采用高可靠护套结构手枪插连接线，插头采用实芯铜质件外套铍轻铜弹片，接触优良，用于电机线路连接。 |
1套 |
|
五、实训项目
1.粉末制品机电气控制电路组成及控制原理
2.粉末制品机电气控制电路模拟操作
3.粉末制品机电气控制电路调试、运行与维修
