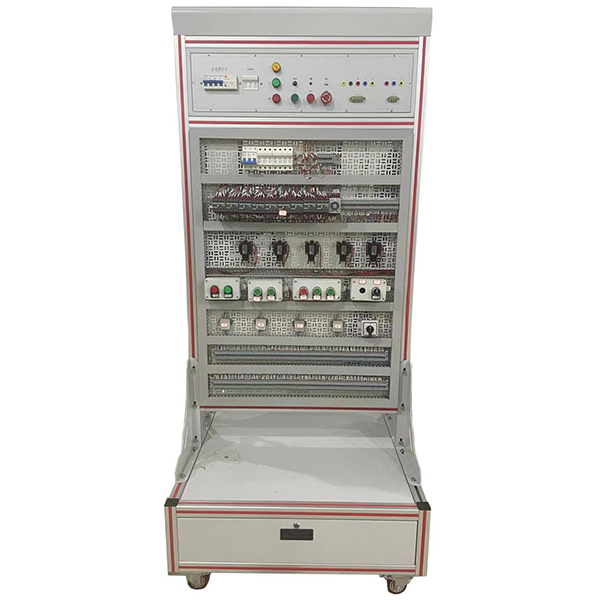

工业电气安装与调试装置（圆锥破碎机）,工业电气安装调试实训台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下工业电气安装与调试装置（圆锥破碎机）,工业电气安装调试实训台。这样能对用户选型有非常大的帮助。
一、产品概述
本装置是根据《电工》国家职业标准，结合各职业院校、技工院校相关课程教学大纲要求而研制，它是集培训、实训和考核鉴定为一体的多功能设备。包含了继电接触控制电路装调维修、低压电气控制、电气设备装调维修、自动控制电路装调维修等职业技能训练，可对电气控制电路的装配、接线、调试、运行维护、故障维修等技术技能的训练。
二、主要技术性能
输入电压：三相四（五）线制380V±10% 50HZ
工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜2000m
装置容量：＜1.5kVA
外形尺寸：880mm×800mm×2000mm
柜体材料：工业铝型材和铁质喷塑结构
安全保护措施：具有漏电�；さ缏泛投搪繁；ぷ爸�，安全性符合相关的国家标准，所有材质均符合环保标准。
三、装置特点
开放性：采用立式开放式安装平台，实训操作直观方便
综合型：该装置采用实际工业电气线路为原型设计，安装有圆锥破碎机综合电气控制电路，为职业技能培训、考核、竞赛提供综合应用电气控制线路平台，接近工业现场
科学性：对于按钮、行程开关等器件，装置均将接线端子引出至外部端子排上，方便实训和检修过程对器件和线路的测量，避免为了测量拆卸器件的不方便
电气线路采用线槽走线，整洁美观、便于实训考核时现场进行设置故障
实训装置出厂状态为安装完好，按钮、行程开关等器件已引线至外部接线端子，电气控制系统未接线供用户自行接线调试训练。
四、基本配置及功能
表1
|
序号 |
�？� |
实训模块名称 |
主要配置 |
数量 |
备注 |
|
1 |
实训平台 |
工业铝型材及铁质喷塑网孔架 |
尺寸：880mm×800mm×2000mm |
1台 |
|
|
2 |
电源控制�？� |
设有三相漏电保护器1只、熔断器3只、启动按钮1只、停止按钮1只、急停按钮1只、电源电压指示灯3只、电压型漏电�；は呗罚ù┑缟獗ň�、复位按钮）1套、三相五线电源输出（安全护套插座和接线端子双输出）1组、单相三线电源输出（安全护套插座和接线端子双输出）1组、电源输出安全防护罩。 |
2组 |
|
|
|
3 |
储物抽屉 |
采用铝合金抽屉拉手和静音导轨，用于放置实训元器件和工具等。 |
2只 |
|
|
|
4 |
电机 |
三相鼠笼式异步电动机 |
WDJ26三相交流380V/△ |
1台 |
|
|
5 |
三相鼠笼式异步电动机 |
WDJ24三相交流380V/Y |
3台 |
|
|
|
6 |
配件 |
实训导线 |
采用高可靠护套结构手枪插连接线，插头采用实芯铜质件外套铍轻铜弹片，接触优良，用于电机线路连接。 |
1套 |
|
附表：圆锥破碎机电气控制电路主要实训器件配置：
|
序号 |
配置名称 |
规格型号 |
单位 |
数量 |
备注 |
|
1 |
低压断路器 |
DZ108-20(1.6A-2.5A) |
个 |
4 |
|
|
2 |
空开 |
2P 10A |
个 |
1 |
|
|
3 |
控制变压器 |
BK150 380V/36V/24V/6V |
个 |
1 |
|
|
4 |
熔断器 |
RT18-32-2P |
个 |
1 |
|
|
5 |
熔断芯 |
RT14-20/2A |
个 |
2 |
|
|
6 |
二位旋钮 |
Φ22-LAY16-DB11 |
个 |
7 |
|
|
7 |
三位旋钮 |
Φ22-LAY16-D2B20 |
个 |
3 |
|
|
8 |
普通按钮 |
Φ22-LAY16-AR11 |
个 |
4 |
|
|
9 |
普通按钮 |
Φ22-LAY16-AG11 |
个 |
4 |
|
|
10 |
普通按钮 |
Φ22-LAY16-AY11 |
个 |
1 |
|
|
11 |
行程开关 |
JW2A-11H |
个 |
2 |
|
|
12 |
信号灯 |
AC36VY（黄） |
个 |
1 |
|
|
13 |
固定器 |
SAKEW35 |
个 |
42 |
|
|
14 |
绝缘隔板 |
SAKAP6-10 |
个 |
32 |
|
|
15 |
基型接线端子排 |
SAKDU6 |
片 |
78 |
|
|
16 |
按钮盒 |
2孔 |
个 |
5 |
|
|
17 |
按钮盒 |
3孔 |
个 |
4 |
|
|
18 |
按钮盒 |
4孔 |
个 |
1 |
|
|
19 |
按钮标识牌 |
BZP-22 |
个 |
26 |
|
|
20 |
线槽 |
3535 |
根 |
若干 |
|
|
21 |
平导轨 |
铝合金制 |
根 |
若干 |
|
五、实训项目
1.圆锥破碎机电气控制电路组成及控制原理
2.圆锥破碎机电气控制电路接线实操
3.圆锥破碎机电气控制电路调试、运行与维修
