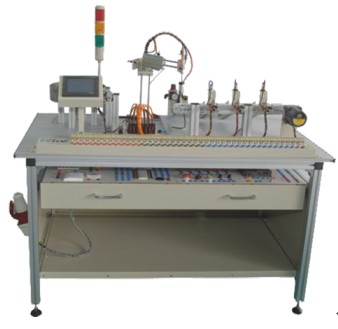

ZRGJD-01A光机电一体化控制实训装置
（一）技术参数：
1、输入电源：三相四线 ～380V±10% 50Hz
2、工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）
3、整机功耗：≤1.5kVA
4、安全�；ぃ壕哂械缪剐吐┑绫；ぷ爸煤偷缌餍吐┑绫；ぷ爸谩０踩苑舷喙氐墓冶曜�。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
（二）装置结构
1、光机电一体化实训设备是机电专业的通用教学设备，由型材实训台、转盘式上料机构、气动机械手、物料输送及分拣机构、PLC模块、变频器模块、按钮�？�、电源�？�、各种传感器、物料、I/O接口板和气管等组成。
2、电源模块由三相电源总开关（带漏电和短路�；ぃ�、熔断器、单相电源输出、三相电源输出、电源插座、开关电源（提供DC24V）等组成。
3、按钮�？橛杉蓖０磁�、转换开关、复位按钮、自锁按钮、指示灯等组成。
4、气动机械手机构由单出杆气缸、双出杆气缸、旋转气缸、气爪、磁性开关、缓冲阀、电磁阀、电磁阀、机械结构件等组成。
5、上料机构由光电开关、警示灯、直流减速电机、转盘上料机械结构件等组成。
6、皮带输送机构由三相减速电机（380 V，输出转速40r/min）1台、平皮带1200×40×1 mm 1条组成
7、物料分拣机构由单出杆气缸3只、磁性开关、电磁阀、电感式传感器、电容式传感器、物件导槽3个、机械结构件等组成
8、每个单元都有统一的接线端子排，所有接线均带编号，且元器件控制连接线必须先引至接线端子组，再由接线端子组统一进行接线分配。
9、整套实训考核装置的PLC及变频器采用三菱品牌，具体为：
|
序号 |
名称 |
型号及规格 |
|
1 |
三菱PLC主机 |
FX2N_48MR |
|
2 |
三菱变频器 |
工作电源:AC380V,输出功率≥0.75KW |
10、所有PLC模块要求具有短路安全�；ぷ爸谩�
（三）实训项目
1、气动系统的安装与调试项目：
气动方向控制回路的安装；气动速度控制回路的安装；摆动控制回路的安装；气动顺序控制回路的安装；气动机械手装置的安装
2、电气控制电路的安装和PLC程序编写项目：
电动机正反转控制电路的连接与控制程序编写；电动机调速控制电路的连接与控制程序编写；气动方向控制程序编写；气动顺序动作控制程序编写；气动机械手控制程序编写；皮带输送机控制程序编写；机电一体化设备控制程序编写；自动生产线控制程序编写。
3、机电设备安装与调试项目
传动装置同轴度的调整；皮带输送机的安装与调整；搬运机械手设备安装与调试；物件分拣设备的安装与调试；送料设备的安装与调试；自动生产线设备安装与调试。
4、自动控制系统安装与调试项目
多种传感器的安装与调试；机械手的自动控制；皮带输送机的自动控制；机电一体化设备的自动控制； PLC控制系统的安装与调试；自动生产线的安装与调试。
5、光机电一体化实训考核装置用于考核或技能竞赛，要求可考察的职业能力：
机械构件的装配与调整能力；机电设备的安装与调试能力；电路安装能力；气动系统的安装与调试能力；机电一体化设备的控制程序的编写能力；自动控制系统的安装与调试能力
