维修电工实验台,维修电工教学设备,维修电工实验室设备

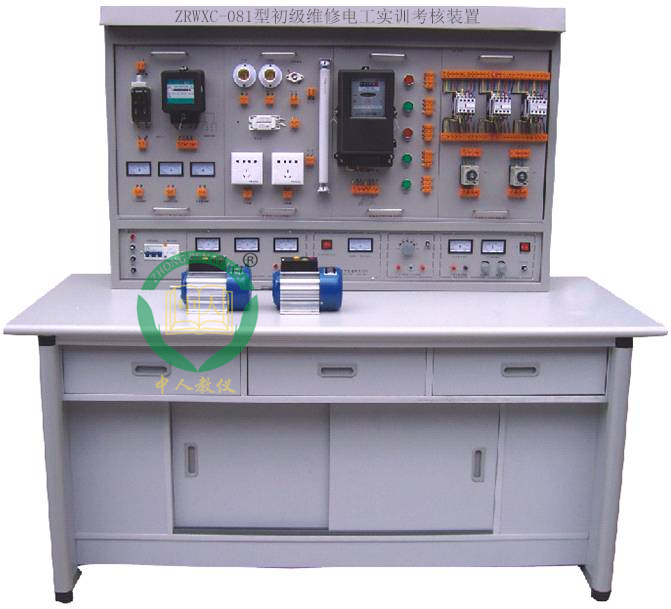

产品名称：初级维修电工实训考核装置
其他名称：维修电工实验台
型号：ZRWXC-081
外形尺寸：1600mm×700mm×1450mm
工作环境：环境温度范围为-5～＋40℃
输入电压：三相四线制380V±10% 50Hz
装置容量：＜1KVA
安全�；ぃ郝┑缍鞯缌鳌�30mA 过流保护、熔断器�；�
一、概述
本装置采用国际常用的�？榛杓疲莶煌氖笛悼己四谌菖渲孟嘤Φ氖笛的？椋笛捣奖�、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等，符合初级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
二、实训装置的基本配置及功能
实训装置的基本配置及功能 本实训台主要由实训屏、实训挂箱、实训器材、实训桌等组成。 （一）实训屏 实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：
1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。
2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。
3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
4、提供～220V插座2只，为外部设备提供工作电源。
5、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流�；すδ�。
（二）实训挂箱及器材配备
1、ZR-61维修电工挂箱
2、ZR-62维修电工挂箱
3、ZR-63维修电工挂箱
4、ZR-64维修电工挂箱
5、ZR-65维修电工挂箱
6、九孔万能实训板 2块
7、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
8、三相鼠笼异步电动机180W Y/△ 1台
9、安全配备灭火器 全室1台
（三）实训桌 铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。
三、实验项目
（一）电拖部分
1.三相电机直接启动控制
2.三相电机点动控制
3.三相电机自锁运行控制
4.带电流表的点动与连续运行控制
5.带电能表的两地控制
6.单向运行反接制动控制
7.时间继电器控制电动机Y/△降压起动控制
8.工作台自动往返行程开关控制
（二）室内照明配电
1.插座和一个开关控制一盏灯
2.日光灯线路的接线
3.声控开关控制白炽灯电路的接法
4.单相电度表直接接线电路
5.配电板的安装
6.两地控制一盏灯的接法
（三）电子技术综合训练
1.单相桥式整流电路
2.串联可调稳压电源电路
3.延时照明开关控制线路
4.半导体收音机的组装与调试
（四）安全急救演示
（五）消防技能的认识与掌握（教师演示）
