技术标题：[维修电工的的基础知识及教学设备]
维修电工的的基础知识及教学设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下维修电工的的基础知识及教学设备。这样能对用户选型有非常大的帮助。
维修电工的的基础知识及教学设备
（一）维修电工应具备的条件
1、必须精神正常，身体健康，凡患有高血压、心脏疾病、气管喘息、神经系统疾病，色盲疾病，听力障碍及四肢功能有严重障碍者，不能从事电工工作。
2、必须是应知会考试合格者。
3、必须学会和掌握触电紧急救护法和人工呼吸法等。
（二）维修电工需要的基本问答
1. 应用戴维南定理分析含源二端网络的目的是用等效电源代替二端网络。
2. 一含源二端网络测得其短路电流是4A，若把它等效为一个电源，电源的内阻为2.5Ω，电动势为 10V。
3. 在正弦交流电的解析式i=ImSin(ωt+φ)中，φ表示初相位 。
4. 额定电压都为220V的40W、60W和100W三只灯泡串联在220V的电源中，它们的发热量由大到小排列为40W，60W，100W。
5. 双臂直流电桥主要用来测量小电阻。
（三）维修电工基本知识
1、电阻率---又叫电阻系数或叫比电阻。是衡量物质导电性能好坏的一个物理量，以字母ρ表示，单位为欧姆*毫米平方/米。在数值 上等于用那种物质做的长1米截面积为1平方毫米的导线，在温度20C时的电阻值，电阻率越大，导电性能越低。则物质的电阻率随温度而变化的物理量，其数值等于温度每升高1C时，电阻率的增加与原来的电阻电阻率的比值，通常以字母α表示，单位为1/C。
2、电阻的温度系数----表示物质的电阻率随温度而变化的物理量，其数值等于温度每升高1C时，电阻率的增加量与原来的电阻率的比值，通常以字母α表示，单位为1/C。
3、电导----物体传导电流的本领叫做电导。在直流电路里，电导的数值就是电阻值的倒数，以字母ɡ表示，单位为欧姆。
4、电导率----又叫电导系数，也是衡量物质导电性能好坏的一个物理量。大小在数值上是电阻率的倒数，以字母γ表示，单位为米/欧姆*毫米平方。
5、电动势----电路中因其他形式的能量转换为电能所引起的电位差，叫做电动势或者简称电势。用字母E表示，单位为伏特。
6、自感----当闭合回路中的电流发生变化时，则由这电流所产生的穿过回路本身磁通也发生变化，因此在回路中也将感应电动势，这现象称为自感现象，这种感应电动势叫自感电动势。
7、互感----如果有两只线圈互相靠近，则其中第一只线圈中电流所产生的磁通有一部分与第二只线圈相环链。当第一线圈中电流发生变化时，则其与第二只线圈环链的磁通也发生变化，在第二只线圈中产生感应电动势。这种现象叫做互感现象。
8、电感----自感与互感的统称。
9、感抗----交流电流过具有电感的电路时，电感有阻碍交流电流过的作用，这种作用叫做感抗，以Lx表示，Lx=2πfL。
10、容抗----交流电流过具有电容的电路时，电容有阻碍交流电流过的作用，这种作用叫做容抗，以Cx表示，Cx=1/12πfc。
（四）维修电工的使用教学设备

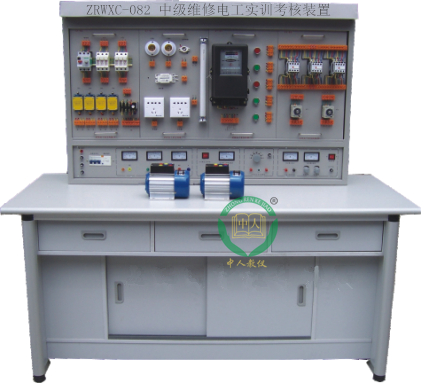

ZRWXC-082 中级维修电工实训考核装置（普通型）
一、概述
本装置采用国际常用的�？榛杓�，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、PLC综合训练、触电急救、安全消防等，符合初、中级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
三、技术性能
1.输入电压：三相四线制380V±10% 50Hz
2.工作环境：环境温度范围为-5～＋40℃
3.装置容量：＜1KVA
4.安全�；ぃ郝┑缍鞯缌鳌�30mA 过流�；ぁ⑷鄱掀鞅；�
5.外形尺寸：1600mm×700mm×1450mm
三、实训装置的基本配置及功能 本实训台主要由实训屏、实训挂箱、实训器材、实训桌等到组成。
（一）实训屏 实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：
1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。
2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。
3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
4、提供～220V插座2只，为外部设备提供工作电源。
5、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。
（二）实训挂箱及器材配备
1、1-维修电工挂箱
2、2-维修电工挂箱
3、3-维修电工挂箱
4、4-维修电工挂箱
5、5-维修电工挂箱
6、DW-PLC可编程控制器实训组件：提供三菱FX1N-24mR-001型主机及配套转换接口，SC-09编程电缆。
7、工控组态软件一套： 打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。
8、PLC仿真实训软件一套：
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）可以实现PLC虚拟接线，并对接线进行错误检查
（3）PLC编程训练、PLC程序编写测试等功能
（4）实现PLC运行模拟，对错误程序进行检查
9、九孔万能实中板 2块
10、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
11、三相鼠笼异步电动机180W Y/△ 1台
12、安全配备灭火器 全室1台
（三）实训桌 铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。 四、实验项目
（一）电拖部分
1.三相电机直接启动控制
2.三相电机点动控制
3.三相电机自锁运行控制
4.带电流表的点动与连续运行控制
5.带电能表的两地控制
6.单向运行反接制动控制
7.时间继电器控制电动机Y/△降压起动控制
8.工作台自动往返行程开关控制
（二）PLC综合实训
1.PLC认识实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2.PLC仿真实训
3.PLC控制台三相异步电动机正反转控制
4.PLC控制台三相异步电动机Y/△启动控制
5.PLC控制台三相异步电动机降压启动控制
6.PLC控制台三相异步电动机能耗制动控制
7.PLC控制台三相异步电动机自锁运行控制
（三）室内照明配电
1.插座和一个开关控制一盏灯
2.日光灯线路的接线
3.声控开关控制白炽灯电路的接法
4.单相电度表直接接线电路
5.配电板的安装
6.两地控制一盏灯的接法
（四）电子技术综合训练
1.单相桥式整流电路
2.串联可调稳压电源电路
3.晶闸管测试电路
4.晶闸管可控整流
5.电子门铃电路
6.电子报警器电路
7.光控路灯自动开关电路
8.电子催眠器电路
（五）安全急救演示
（六）消防技能的认识与掌握（教师演示）
发布日期：2017/8/14 10:11:28 本条信息被浏览2995次
