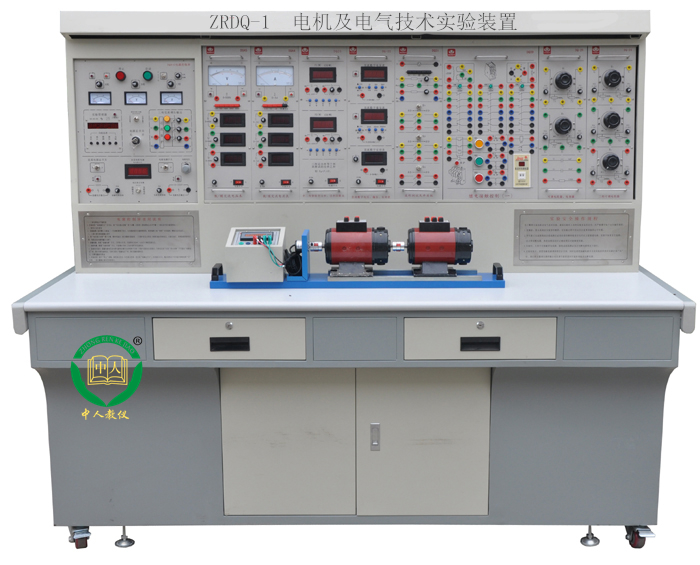

电机及电气技术实验装置,电机电气技术实验台
随着我国经济的不断发展，职业教育成为了一种新型的教育方式，其主要的方式是通过自动扶梯模型，财会实验室设备，光机电一体化实训考核装置， 透明液压传动实训设备等教学设备来完成的。我国虽然在职业教育项目方面起步较晚，但经过不断的实践研究和对西方各国的借鉴，相信在不久的将来一定会构建专属于我国当下社会情况的教育模式，从而有效的培养学生适应社会的能力，提高学生的综合素养。
步进电机是一种将电脉冲转化为角位移的执行机构。当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的�？梢酝ü刂坡龀甯鍪纯刂平俏灰屏�，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。步进电机可以作为一种控制用的特种电机，利用其没有积累误差(精度为100%)的特点，广泛应用于各种开环控制。
三相异步电动机是由固定不动的定子和饶轴旋转的转子两部分组成。
（1）定子的结构:三相异步电动机的定子由机座、定子铁芯和定子绕组构成。
（2）转子的构成：三相异步电动机的转子由转子铁芯、转子绕组和转子轴等部件组成。
（3）三相异步电动机由轴承盖、接线盒、端盖、定子铁心、定子绕组、转轴、轴承、转子、风扇、罩壳组成。
三相异步电动机的工作原理
定子绕组接上三相电源后，电动机便产生旋转磁场，所谓旋转磁场就是指电动机内定子和转子之间气隙的圆周上按正弦规律分布的，能够围绕着电动机在空间不断旋转的磁场。转子与旋转磁场之间存在相对运动。转子导条被旋转磁场的磁力线切割而产生感应电动势，它在转子绕组中感应出电流，两者相互作用产生电磁转矩，使转子转动起来。从而将电能转化为转轴的机械能。
异步电动机的调压调速
异步电动机的调压调速属低效调速方式,因为在调速过程中始终存在转差损耗,因此调压调速有很大的限制,不是任何一台普通的笼型电机加上一套晶闸管调压装置,就可以实现调压调速的。
首先必须改变电动机的外特性,新的外特性必须使电动机有一个宽广的稳定的调速范围。一般要采用高转差率电机,交流力矩电机或在绕线式电机的转子绕组中串接电阻的方法,并且要加上转速闭环控制,才能进行稳定的调速。
一、电机及电气技术实验装置,电机电气技术实验台技术性能
1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜1.5KVA
4、重 量：480Kg
5、外形尺寸：187×73×160cm3
二、电机及电气技术实验装置,电机电气技术实验台特点
1、综合性强 本装置综合了目前国内各类院校电机及电气类课程的全部实验项目。
2、适应性强 能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3、整套性强 从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配置。
4、直观性强 各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。
5、科学性强 装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源；实验噪声小，整齐美观，改善实验环境；电气控制实验，内容丰富，设计合理，除了加深理论知识外，还为学生走向社会打下良好的基��；测量仪表采用指针式（带超量程告警等）、数模双显、数字式、智能化及人机对话等相结合，密切结合教学实验需要进行配置，使装置测量手段现代化；设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。
6、开放性强 控制屏供电隔离（浮地设计），并设有内、外电压型漏电�；ぷ爸煤偷缌餍吐┑绫；ぷ爸�，确保操作者的安全；各电源输出均有监示及短路�；さ裙δ埽褂梅奖�；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良，所有这些均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。
三、装置的基本装备
1、DQ01电源控制屏(铁质喷塑结构，铝质面板)
(1) 交流电源
提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流�；ぜ际酰嗉�、线间过电流及直接短路均能自动�；ぃ朔说骰槐Ｏ账看吹穆榉�。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。
(2) 高压直流电源两路
提供220V(0.5A)励磁电源及20～230V(3A)连续可调稳压电枢电源(具有过压、过流、过热及短路软截止自动恢复�；すδ�)各一组，并设有直流数显电压表及切换开关。
(3) 人身安全�；の宕筇逑�
设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；
设有电压型漏电�；て�1，如果隔离变压器前的线路有漏电现象，即能实施�；げ⑶卸系缭�；
设有电压型漏电�；て�2,如果隔离变压器后的线路及实验过程中的接线等有漏电现象,即能告警并切断电源；
设有电流型漏电�；て鳎刂破寥粲新┑缦窒�，漏电流超过一定值，即切断电源。强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。
(4) 仪表�；ぬ逑�
设有多只信号插座，与仪表相连，仪表超量程，即能告警并切断电源，对仪表起到良好的�；ぷ饔�。
（5）定时器兼报警记录仪（服务管理器）：具有设定时间、到时报警、切断电源及记录各种告警次数等功能。
(6) 控制屏正面大凹槽内，设有两根不锈钢钢管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用�？刂破亮讲嗌栌腥�220V电源插座及三相四极380V电源插座。设有实验台照明用的220V、40W日光灯一盏。
2、DQ02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
3、DQ03不锈钢电机导轨、测速发电机及转速表
包括测速发电机及固定电机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行噪声小，实验参数典型，能较好满足实验要求。
4、DQ03-1不锈钢电机导轨、光码盘测速系统（日本欧姆龙1024光电编码器）及数显转速表
5、DQ04不锈钢电机导轨、涡流测功机及光码盘测速系统（日本欧姆龙1024光电编码器）
6、DQ05三相组式变压器（三只相同的单相变压器组成，原边220V/0.35A，副边55V/1.4A）
7、DQ06三相芯式变压器（三柱铁芯结构的三相三绕组变压器，每柱铁芯上均装高压、中压和低压三个绕组，其额定值分别为127V/0.4A、63.6V/0.8A、31.8V/1.6A）
8、DQ07直流复励发电机
9、DQ08直流串励电动机
10、DQ09直流并励电动机
11、DQ10三相鼠笼式异步电动机
12、DQ11三相线绕式异步电动机
13、DQ12线绕式异步电机起动与调速电阻箱
14、DQ13线绕式异步电机起动与调速电阻箱
15、DQ14三相同步电机
16、DQ15单相电容起动异步电动机
17、DQ16单相电容运转异步电动机
18、DQ17单相电阻起动异步电动机
19、DQ18三相双速异步电动机
20、DQ19校正直流测功机
21、DQ20三相鼠笼电动机（△220V）（“继电接触控制”实验用）
22、DQ21直流电动机
23、DQ20-1三相鼠笼电动机（△380V）（“继电接触控制”、“可编程控制器实验”实验用）
24、DQ22直流数字电压、毫安、安培表(三只)
直流数显电压表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-200V。 手动量程为：2V、20V、200V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
直流数显毫安表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
直流数显电流表一只，测量范围0～5A，三位半数显，精度为0.5级，具有超量程报警、指示及切断总电源等功能。
25、DQ23智能真有效值电流表（三只）
由单片机主控测试电路构成全数显和全测程交流电流表三只,通过键控、数显窗口实现人机对话功能控制模式。能对交流信号（20-20KHz）进行真有效值测量，测量范围0～5A，量程自动判断、自动切换，精度0.5级，四位数码显示。同时能对数据进行存储、查询、修改（共15组，掉电保存）。
设有指针式精密交流电流表一只，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应的刻度线），测量范围0～5A，分0.3A、1A、3A、5A四档，精度1.0级，直键开关切换，设有超量程告警、指示及切断总电源功能。
26、DQ24智能真有效值电压表（三只）
交流数字电压表三只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-450V，频率范围：10Hz-20KHz。手动量程为：2V、20V、500V。测量精度为0.5级。具有数据存储与查询功能。
27、DQ25单三相智能型功率、功率因数表
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能同时测量两路单相功率P1、P2，并通过单独5位LED显示两路功率之和（两表法测量三相总功率）。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
28、DQ26三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)
29、DQ27三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)
30、DQ28三相可调电抗器
每相均由一个127V/0.5A的固定电抗器和一个0～250V的自耦调压器组成，既可作固定电感和可调电抗器使用，也可作自耦调压器使用。
31、DQ29可调电阻器、电容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，35μF/450V、4μF/450V电力电容各1只。
32、DQ30异步发电机专用电容器
33、DQ31波形测试及开关板
由变压器的波形测试部分和两个三刀双掷开关、一个双刀双掷开关组成。
34、DQ32旋转灯、并网开关、同步机励磁电源
由并网用的三组相灯<黄、绿、红各两只>,一组并网开关和一组同步机励磁电源<8～ 40V/2.5A可调>组成。
35、DQ33整步表及开关（由一个Mz10整步表及一个三刀双掷开关组成）
36、DQ34智能转矩、转速、输出功率测试
可直接数字显示转矩、转速、输出功率，可保存15组实验数据，并带计算机接口（与“DQ03”和“DQ03-1”配套）。
37、DQ35智能电机特性测试及控制系统
38、DQ36步进电机控制箱及步进电机实验部件
39、DQ37旋转变压器中频电源及实验部件
40、TKZJ-1型自整角机实验装置
41、DQ38交流伺服电机实验挂箱及实验部件
42、DQ39继电接触控制(一)
提供交流接触器（线圈电压220V）三只，热继电器一只，电子式时间继电器（通电延时，工作电压220V）一只，变压器（220V/26V/6.3V）、整流电路、能耗制动电阻（10Ω/25W）各一组，带灯按钮（黄、绿、红各一只）三只。面板上画有器件的外形，并将各器件的工作端子引到面板上，供实验接线用，器件的工作状态均有发光二极管指示。面板设有摇臂结构，可看到具体器件并对可需要调节的器件进行调节。
43、DQ39-1继电接触控制(二)
提供中间继电器（线圈电压220V）二只，热继电器一只，熔断器三只，转换开关三只，按钮一只，行程开关四只，信号灯、保险丝座各一只。各器件的工作端子均已引到面板上，供实验接线用，中间继电器及热继电器的工作状态用发光二极管指示。
44、DQ39-2继电接触控制(三)
提供中间继电器(线圈电压220V，工作状态用发光二极管指示)二只，时间继电器(断电延时，线圈电压220V)一只，按钮二只。各器件工作端子均引到面板上，供实验接线用。
45、DQ39-3继电接触控制
提供交流接触器（线圈电压380V）三只，热继电器一只，电子式时间继电器（通电延时，工作电压380V）一只，变压器(220V/26V/6.3V)、整流电路、能耗制动电阻(10Ω/25W)各一组，带灯按钮（黄、绿、红各一只）三只。面板上画有器件的外形，并将各器件的工作端子引到面板上，供实验接线用，器件的工作状态均有发光二极管指示。面板设有摇臂结构，可看到具体器件并可对需要调节的器件进行调节。
46、DQ44实验连接线及配件
采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。
四、装置的安全保护体系
1、三相四线制(或三相五线制)电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示。
2、控制屏电源由接触器通过起、停按钮进行控制。
3、屏上装有两套电压型漏电�；ぷ爸�，控制屏内或强电输出若有漏电现象，即告警并切断总电源，确保实验进程安全。
4、屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
5、屏上三相调压器原、副边各设有一套过流�；ぷ爸谩５餮蛊鞫搪坊蛩涸靥�，电流超过设定值，系统即告警并切断总电源。
6、设有定时器兼报警记录仪（服务管理器），对违章使用的次数进行记录，为学生实验技能的考核提供一个统一标准。
7、各种电源及各种仪表均有可靠的�；すδ�。
8、实验连接线安全、可靠、防触电。
|
五、实验项目 |
|
|
（一）直流电机实验 |
3.直流并励电动机 4.直流串励电动机 |
|
（二）变压器实验 3.三相变压器的联接组和不对称短路 |
4.三相三绕组变压器 5.单相变压器的并联运行 6. 三相变压器的并联运行 |
|
（三）异步电机实验 1.三相鼠笼异步电动机的工作特性 2.三相异步电动机的起动与调速 3.单相电容起动异步电动机 |
4.单相电容起动异步电动机 5.单相电容运转异步电动机
6.双速异步电动机 |
|
（四）同步电机实验 1.三相同步发电机的运行特性 2. 三相同步发电机的并网运行 |
3.三相同步电动机 4.三相同步电机参数的测定 |
|
（五）电动机机械特性的测定
1.直流他励电动机在各种运转状态下的机械特性 |
|
|
（六）控制电机实验
1.永磁直流测速发电机实验 5.正、余弦旋转变压器实验 |
6.步进电动机实验
8.交流伺服电机实验 |
|
（七）继电接触控制、电力拖动（电气控制）实验
1.三相异步电动机点动和自锁控制线路 |
7.双速异步电动机的控制线路
8.工作台自动往返循环控制线路 |
