单片机技术应用实训考核装置,单片机应用技术实验台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下单片机技术应用实训考核装置,单片机应用技术实验台。这样能对用户选型有非常大的帮助。

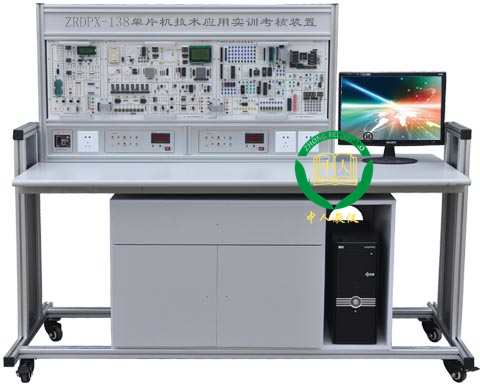

单片机技术应用实训考核装置,单片机应用技术实验台
随着我国经济的不断发展，职业教育成为了一种新型的教育方式，其主要的方式是通过自动扶梯模型，财会实验室设备，光机电一体化实训考核装置， 透明液压传动实训设备等教学设备来完成的。我国虽然在职业教育项目方面起步较晚，但经过不断的实践研究和对西方各国的借鉴，相信在不久的将来一定会构建专属于我国当下社会情况的教育模式，从而有效的培养学生适应社会的能力，提高学生的综合素养。
由于在高职高专组大学生电子设计竞赛中,单片机是其竞赛的核心内容,我们对其进行了基于项目的课程体系构建。把课程内容分为了跑马灯控制器设计、时钟控制器设计、电动机调速综合设计和自主选题创新设计等四个项目,项目内容由易到难排列。第一个项目主要涵盖了单片机结构与I/O接口应用的内容,第二个项目主要涵盖了单片机定时/计数器与中断系统的应用,第三个项目主要涵盖了单片机系统扩展功能的应用,最后一个项目主要培养学生的创新能力、工程实践能力和团队协作能力。这四个项目不仅涵盖了单片机课程教学大纲中学生应掌握的所有知识点,还包括了电子设计竞赛中需具备了技能点、创新能力及协作精神等综合素质的培养,较好的把电子设计竞赛和单片机课程教学结合了起来。
建立单片机实训室打破传统实验室中主要使用实验箱完成实验的做法,配置一定数量的单片机技术应用实训考核装置,学生设计好的电路和程序先在设备中运行调试。在创新实验室中,我们建立了较为完备的元器件库和测试仪器仪表,为学生实现项目设计提供了优良的环境。在实验室的使用上我们打破了传统的方式,不仅在课堂教时学生可以使用,同时在课余时间学生也可以随时到实验室,从而弥补了课堂教学时间不足,学生不能按时完成项目的问题。
单片机技术应用实训考核装置系统简述：
该平台主要可用于训练80C51系列单片机的基础应用技术和综合应用技术。应包含有：单片机原理及应用技术；各类控制技术及数据通信技术；系统设计技术。系统提供了众多新型外围器件和设备接口，可快速掌握单片机原理及其实用接口技术，其实训面除了覆盖基本常见的功能�？橥�，还有一定程度的加深，使能够了解当今单片机领域流行的新型外设功能�？�。
单片机技术应用实训考核装置技术性能：
1、输入电源：AC220V±10% 50Hz
2、工作环境：温度-10~+40℃ 相对湿度＜85%(25℃)
3、装置容量：200VA
4、重量：100kg
5、外形尺寸：1600×750×1500mm
|
1、输入：8路开关量输入。 2、输出：8路LED输出。 3、8位数码管动态显示和4位数码管静态显示。 4、固定脉冲：8路固定脉冲输出,分别为：1HZ,10HZ、100HZ、1KHZ、10KHZ、100KHZ、 500KHZ、1MHZ 5、单脉冲发生器。 6、IC卡读写实验�？�。 7、继电器驱动控制实验模块。 8、24C02串行存储器实验�？�。 9、TLC549串行模数实验�？�。 10、93C46存储器实验�？�。 11、实时时钟实验�？椤� 12、串行键盘显示接口实验模块。 13、TLC5615串行数模转换实验�？�。 14、语音录放实验�？椤� 15、温度测量实验模块。 16、8253定时计数器实验�？�。 17、D/A0832数模转换实验�？椤� 18、I/O口简单扩展实验�？椤� 19、32K程序存储器扩展实验模块。 20、8255并行接口控制实验�？�。 21、8279键盘接口显示实验�？�。 22、16C550串行通信实验模块。 ADC0809模数转换实验�？�。 24、16*16点阵显示实验�？椤� 25、自带T6963C控制器的128*64图形液晶显示和2*64点阵液晶显示实验�？�。 |
26、步进电机驱动控制实验�？�。 27、直流电机驱动控制及测速实验�？�。 28、看门狗实验�？�。 29、电位器模拟电压产生�？�。 30、红外线通信实验�？�。 31、以太网通信实验�？椤� 32、电子音响驱动控制模块。 33、USB1.0和2.0通信实验模块。 34、CAN总线控制实验�？�。 35、RS485通信实验�？�。 36、RS232通信实验�？�。 37、双通道虚拟示波器�？�。 38、扩展总线区。 39、光电传感器�？�。 40、专用USB接口单片机仿真器，可以在线下载在线调试和烧录用户程序。 41、电源�？椋峁�5V（3A）/-5 V(1A)/＋12V（1A）/-12V（1A）各一组,供各�？榈牡缭葱枨蟆� 42、配置足够配套接线。 43、配有适应Windows Me/2000/xp等操作平台的调试软件，上位仿真软件支持汇编和Ｃ语言。 44、配置CPLD实验模块，选择 ALTERA公司的CPLD 器件EPM240或EPM7128S （可供用户任意选择） 45、实验桌铝木结构，桌面为防火、防水、耐磨高密度板，电脑桌连体设计，造型美观大方。采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。 |
|
四、实验内容 |
|
|
1、单片机部分 实验一 单片机I/O口应用实验_ P3.3口输入 P1口输出 实验二 单片机I/O口应用实验_工业顺序控制 实验三 并行I/O接口8255应用 实验四 简单I/O口扩展实验 实验五 A/D 转换实验 实验六 D/A转换实验 实验七 定时/计数器8253A应用 实验八 键盘显示控制器8279应用实验 实验九 微型打印机打印字符、曲线、汉字 实验十 步进电机控制实验 实验十一 小直流电机调速实验 实验十二 电子音响实验 实验十三 继电器控制实验 实验十四 数据存贮器扩展实验 实验十五 8031单片机串行口应用实验_双机通信 实验十六 8031串行口应用实验_与PC机通信 实验十七 串行接口16C550应用实验 实验十八 串行A/D转换器TLC549应用 实验十九 串行D/A转换器TLC5615应用 实验二十 单片机双机通信实验_用RS485总线 实验二十一 USB接口的应用实验 实验二十二 网络接口应用实验 实验二十三 16X16LED 点阵显示实验 实验二十四 128 X 64 LCD液晶显示接口实验 实验二十五 语音录放控制实验 |
实验二十六 CAN总线应用实验 实验二十七 串行存储器读写实验 实验二十八 红外接口通信实验 实验二十九 数字温度传感器DS18B20的原理与应用实验 实验三十 “看门狗”复位实验 实验三十一 IC总线应用实验： 1、 串行E?2;PROM的读写实验； 2、IC智能卡读写实验； 3、串行键盘显示接口ZLG7290应用实； 4、 PCF8563串行实时时钟应用实验 实验三十二 温度压力实验 1、EDA/CPLD/FPGA实验。 �。�1）A/D 0809模数转换器实验； �。�2）D/A 0832数模转换器实验； �。�3）步进电机控制实验； �。�4）16*16 LED点阵显示实验； �。�5）电子时钟实验； �。�6）数码管静态显示实验； �。�7）4*4键盘扩展实验； �。�8）128*64 LCD液晶显示实验； �。�9）电子音乐演奏实验； （10）RS232串口发送实验（SEND）； �。�11）RS232串口接收实验（RECEIVE）； �。�12）单片机总线接口实验； （13）异步串口通讯（UART） |
