现代电气控制系统安装与调试,现代电气控制系统实训考核装置
随着我国经济的不断发展，职业教育成为了一种新型的教育方式，其主要的方式是通过自动扶梯模型，财会实验室设备，光机电一体化实训考核装置， 透明液压传动实训设备等教学设备来完成的。我国虽然在职业教育项目方面起步较晚，但经过不断的实践研究和对西方各国的借鉴，相信在不久的将来一定会构建专属于我国当下社会情况的教育模式，从而有效的培养学生适应社会的能力，提高学生的综合素养。
课堂培训,课堂教学是最正规的一种安全教育的教学方式。以安全培训教程为基础教材进行课堂培训，系统讲解实验室安全知识。通过这种方式的教学，学生对所学安全知识能有一个非常系统、全面的概念，并展开更深入的学习和研究。
高校实验室是人才培养的重要基地，实验室安全是实施人才培养和科学研究的根本保证。通过实验室的安全教育，提高安全意识、掌握必要的安全规则，以减少实验教学和科学研究过程中对人员与财产的伤害和破坏，杜绝安全事故的发生，为师生营造一个和谐的环境，使高校实验教学及科研得以顺利开展。
一、现代电气控制系统安装与调试产品概述
该装置具有电气控制系统的电路设计、安装和布线，传感器接线与调整、PLC编程、模拟量模块应用、人机界面组态、电机驱动（含变频器及对应电机、伺服驱动器及伺服电机、步进电机及驱动器、继电控制与�；�、温度控制器、增量型编码器）参数设定、以及典型机床控制电路故障排除等功能。装置中多参量实时手工给定（如速度实时变化给定、温度变化实时给定、距离变化实时给定等），实现了系统控制的实时控制，真实的模拟和反映了工业控制的过程，实训内容广泛、变化多样，是一款典型的职业能力培养设备，通过在该设备上实训，可使学生职业能力得到大幅度提升。
二、现代电气控制系统安装与调试产品特点
本装置是由控制柜、受控对象等组成一个完整系统，具有占地面积小、操作方便、可移动、内部安装有照明设施、操作面板,各控制点和通讯接口均引出到专用的接线板上，使实训更加便捷。
控制元件（如PLC、变频器、接触器等）采用导轨式安装，实训时可根据需要进行合理的调整安装，布线采用工业线槽板前布线方式，设备的进出线采用塑料软管及接头与受控对象进行连接，受控对象采用外置方式便于观察。
本装置采用�？槭浇峁梗┱剐郧�，选择不同的配置、调整系统参数，从而实现控制系统需求。
4.可靠性高:为了保证本产品实训教学效果及确保产品质量稳定可靠，要求投标时提供省级以上部门出具的产品检测报告，原件备查。
5.规范性高：为了防止出现“三无产品”，交货时提供设备制造厂商名称、商标及出厂合格证等齐全的相关信息。

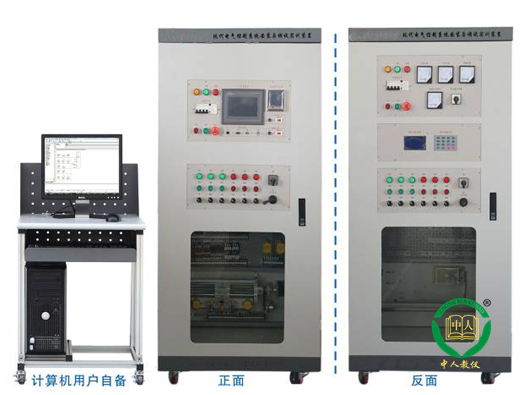

三、现代电气控制系统安装与调试结构与组成
设备由实训柜体、门板、电气控制元件（组件）、仪表、实训考核单元挂板、典型机床电路挂板、电机单元、运动单元、温度控制组件、网孔挂板等组成。整个系统主要由主令电气及仪表单元、PLC网络组态单元、PLC控制单元、继电控制单元、典型机床电路智能考核单元组成。
1. 实训柜：采用钢结构，带自锁脚轮,作为电气控制系统的机械和电气设备的安装载体，设备可自由灵活的布置和安装。
2. 主令电气及仪表单元：该单元的主要组成部分包括进线电源控制与�；ぁ⒅髁畹缙刂圃�、指示灯、触摸屏、显示仪表、紧急停止按钮等器件。该单元是设备中的控制信号和显示（指示）单元，在整个电气控制系统中，起着向系统中的其他单元提供控制信号的作用。
3. PLC网络组态单元：该单元的主要组成部分包括三菱Q型PLC、三菱FX3U型PLC、模拟量模块、扩展�？�、0～20mA标准恒流源、0～10V标准恒压源、数字式显示仪表、伺服驱动器、步进驱动器等。PLC网络组态单元是电气系统程序控制的主要（上位机）控制单元，在整个系统中，起着对输入信号处理和电气控制信号输出等重要作用。
4. PLC控制单元：该单元的主要组成部分包括三菱FX3U型PLC、模拟量�？�、扩展�？�、0～20mA标准恒流源、0～10V标准恒压源、数字式显示仪表、变频器等。此单元是设备中电气系统程序控制（下位机）的辅助控制单元，对输入的信号进行处理以及输出电气控制信号。
5. 继电控制单元：该单元的主要组成部分包括断路器、熔断器、接触器、中间继电器、热�；ぜ痰缙鳌⑿谐炭�、时间继电器等。同时还安装由伺服、步进电机驱动的（可相互转换）且装有传感器、微动开关、滚珠丝杠、增量型编码器组成的小车运动装置。此单元可实现基本的电机拖动控制，在整个电气自动控制系统中，起着对PLC控制信号放大和执行的作用，同时也可实现独立的继电拖动功能。
6．典型机床电路智能考核单元：该单元的主要组成部分包括X62W铣床电路、T68镗床电路、电脑智能考核以及PLC改造�？榈�。该单元通过对典型机床电路故障现象的分析和判断，测量和检查故障点，使用电脑智能考核软件排除故障，完成机床电路的故障检查和排除。
四、技术性能
输入电压：三相五线 ～380V±10% 50Hz
工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜2000m
装置容量：＜1kVA
外形尺寸：850mm×800mm ×1800mm
安全�；ぃ壕哂新┑绫；ぃ踩瞎冶曜�
|
五、实训项目 |
|
|
1.转换开关与电压表连接测量三相电压 2. 三相电流的测量 3. 电力综合仪表的使用 4. 三相异步电动机直接起动、停车的控制 5. 接触器联锁的三相交流异步电动机正、反转控制电路 6. 按钮联锁的三相交流异步电动机正、反转控制电路 7. 按钮、接触器联锁的三相交流异步电动机正、反转控制电路 8. 三相交流异步电动机Y-△（手动切换）起动控制电路 9. 三相交流异步电动机Y-△（时间继电器切换）起动控制电路 10. 定子绕组串联电阻起动控制电路 11. 三相交流异步电动机能耗制动控制电路 12. 三相交流异步电动机降压起动及反接制动控制电路 13. 两台电动机的顺序控制电路 14. 电动机的往返行程控制电路 15. 普通车床控制电路 16. 电动葫芦控制电路 17. 三相交流异步电动机点动、连续转动的控制电路 18. 两地控制电路 19. 接触器控制的双速电动机调速控制电路 20. 时间继电器切换的双速电动机调速控制电路 21. 离心开关配合的反接制动控制 22. 变频器面板功能参数设置和操作 23.外部端子点动控制 24.电机多段速度控制 25. 工频、变频切换控制 |
26.基于PLC模拟量方式变频开环调速控制 27. 基于面板操作的电机开环调速 28. 基于PLC通信的变频器开环调速 29. PLC控制电机顺序起动 30.触摸屏的参数设置与编程 31.触摸屏组态控制三相异步电机点动与自锁 32.触摸屏组态控制三相异步电机正反转 33.触摸屏组态控制三相异步电机星三角起动 34.触摸屏组态控制变频器模拟量调速 35.步进驱动器的参数设置 36.步进电机的控制 37.步进电机的PLC开环控制 38.编码器的使用 39.基于编码器的步进电机闭环控制 40.交流伺服驱动器的参数设置 41.交流伺服电机的闭环控制 42.温度控制器的调试及热电阻的使用 43.基于热电阻的PLC温度控制 44.传感器的使用 45.基于传感器的PLC位置控制 46. 多台PLC主、从站通信 47.X62W 铣床电气控制电路单元常见故障的检查与排除实训 48.T68 镗床电气控制电路单元常见故障检查与排除 |
