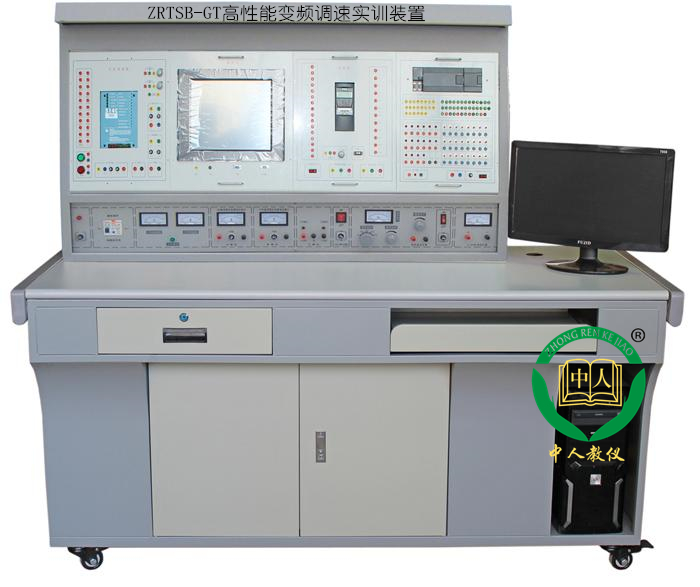

高性能变频调速实训装置,变频调速实训考核台是在总结当前变频调速实训教学设备的基础上，推出的一款先进的变频调速装置，该实训装置为变频技术实训和考核提供了先进的操作平台。变频器选用应用广泛的三菱 FR-A540-0.75K 变频器（可另选配），带有 RS485 通信接口。实训台可完成 “ 变频调速技术 ” 课程的相关教学实训。特别是系统提供开放式实训教学，可充分培养学生的实际动手能力，为参加就业岗位打下坚实的基础。
一、高性能变频调速实训装置,变频调速实训考核台的系统组成及功能要求
实训装置主要由控制屏、实训桌、变频器实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电机、导线架等组成。
（一）控制屏
1、交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝�；�，控制屏的供电由钥匙开关和启�？乜刂啤�
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
2、直流电源、直流电压/电流表、逻辑电平输出及指示等
直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～200V、输入阻抗为10MΩ、精度0.5级，电流表量程0～200mA、精度0.5级；
3、变频器实训�？�
装置采用西门子MM440系列高性能变频器，单相220V交流供电，输出功率0.75kW。集成RS485通讯接口，提供BOP操作面板；具有V/F控制，磁通电流控制免测速矢量控制，闭环矢量控制，闭环转矩控制，节能控制模式等工作模式；集成6路数字量输入/3路继电器输出，2路模拟量输入/2路模拟量输出；内置PID控制器，参数自整定；具备过电压、欠电压�；�；变频器、电机过热�；�；接地故障�；�，短路�；さ缺；すδ�。
变频器所有端子均已引至面板上，系统完全开放，操作者可搭建不同变频调速控制系统，布线设计、线路走向，实现控制功能。
4、继电接触实训组件
提供交流接触器5只，线圈电压AC36V，强电与弱电输出采用不同结构设计，操作安全，以上器件所有端子均已引至面板上。
5、PLC实训�？�
采用西门子CPU 1214C AC/DC/RLY 14 点输入/10 点输出，PROFIBUS DP通讯模块：CM 1242-5; 同时设有点动按钮4只，逻辑开关10只，逻辑指示灯10只。
6、触摸屏实训�？�
采用西门子KTP700 7寸彩色触摸屏
（二）三相鼠笼异步电机：WDJ26 交流380V/△ 2台
（三）导线架：装置配备欧式导线架，用于悬挂和放置实训专用连接导线，外形尺寸为530mm×430mm×1200mm，设有五个万向轮。
（四）实训桌
实训桌采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，电脑桌联体设计，造型美观大方。
（五）工控主机
双核G1840 4G内存 硬盘容量500GB台式机 屏幕尺寸: 20英寸，光驱类型: DVD-RW。
二、高性能变频调速实训装置,变频调速实训考核台技术参数
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.装置容量：＜1kVA
3.安全保护：具有漏电压、漏电流�；ぷ爸茫踩瞎冶曜�
|
三、可完成的实训项目要求 |
|
|
继电接触控制实训 |
|
|
变频控制实训 |
11.自动再启动运行控制
12.频率跳转运行控制 |
四、配置清单
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1. |
电源、信号源、仪器控制屏 |
台 |
1 |
|
|
2. |
实训考核桌 |
张 |
1 |
|
|
3. |
PLC实训�？� |
块 |
1 |
CPU 1214C AC/DC/RLY |
|
4. |
通讯�？� |
块 |
1 |
CM 1242-5 |
|
5. |
变频器模块 |
块 |
1 |
MM440 0.75KW |
|
6. |
触摸屏�？� |
块 |
1 |
西门子KTP700 |
|
7. |
电机 |
台 |
2 |
380V Y/△ 180W |
|
8. |
导线架 |
台 |
1 |
|
|
9. |
通讯附件 |
套 |
1 |
DP头，Profibus线缆等 |
|
10. |
实验连线 |
套 |
1 |
Φ4 |
|
11. |
工控机 |
套 |
1 |
双核G1840 4G内存 硬盘容量500GB台式机 屏幕尺寸: 20英寸，光驱类型: DVD-RW。 |
