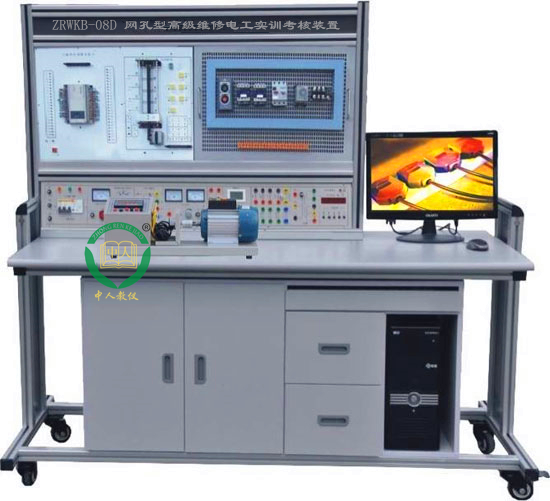

网孔型高级维修电工实训考核装置,高级维修电工实验台（网孔型）是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下网孔型高级维修电工实训考核装置,高级维修电工实验台（网孔型）。这样能对用户选型有非常大的帮助。
随着我国经济的不断发展，职业教育成为了一种新型的教育方式，其主要的方式是通过自动扶梯模型，财会实验室设备，光机电一体化实训考核装置， 透明液压传动实训设备等教学设备来完成的。我国虽然在职业教育项目方面起步较晚，但经过不断的实践研究和对西方各国的借鉴，相信在不久的将来一定会构建专属于我国当下社会情况的教育模式，从而有效的培养学生适应社会的能力，提高学生的综合素养。
本实训装置与“网孔型中级维修电工实训考核装置”概述、特点、技术性能、实训台配置等基本相同，在“网孔型中级维修电工实训考核装置”的基础上增加以下器材：
一、变频器实训挂箱： 配置三菱FR-D720S变频器，带RS485通讯接口及BOP操作面板及外围配套元器件。
二、电机导轨及光码盘测速系统 含光码盘测速系统（配有进口光电编码器）一套，不锈钢导轨一幅，导轨平整度好，无应力变形，同心度好。
1、实训装置采用网孔板与挂箱相结合的方式，实训操作方便、更换便捷、易扩展功能或开发新的实训项目，动手能力强，接近工业现场。
2、综合性强：能完成电工、电力拖动、电气控制、PLC综合控制、电子技术多门学科的技能训练。
3、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
4、设有电压型漏电�；て骱偷缌餍吐┑绫；て�，能确保操作者安全，电源输出均有监视及短路保护功能。
5、380V交流输出处设有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载电流超过设定值系统即切断总电源，确保设备的安全。
6、多媒体智能型实验管理器：故障设置、故障排除、参数设定、远程起动、到时切断电源、自动评分等功能。含通讯电缆。
三、网孔型高级维修电工实训考核装置,高级维修电工实验台（网孔型）技术性能
1、输入电源：三相四线380V±10% 50Hz
2、温度：-10~+40℃相对温度<85%(25℃)
3、装置容量：<1.5KVA
4、外形尺寸：1750mm×750mm×1560mm
四、网孔型高级维修电工实训考核装置,高级维修电工实验台（网孔型）基本配置及功能
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、实训器件等，具体功能如下：
1、控制及交流电源部分
（1）提供三相固定380V交流电源，相间、线间及直接短路或过载由单片机全程自动监控自动�；�。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
（2）提供～220V插座2只，为外部仪器提供工作电源。
2、直流电源部分
（1）提供0-30V连续可调，直流输出2A稳压电源，内置式继电器自动换档，多圈电位器连续调节，使用方便。有数字电流电压表指示。
（2）低压直流稳压电源：+5V，±12V、+24V，具有短路�；すδ�。
（3）恒流源：一路0-500mA连续可调恒流源，分2mA、20mA、500mA三档，配有数字式直流毫安表指示输出电流，具有输出开路、短路�；すδ�。
3、交流低压变压器：380V+220V/6.3+26V+110V
4、4只5408二极管，用于能耗制动
5、三只75Ω/75W电阻用于电动机降压启动，一只10Ω/25W电阻用于电动机能耗制动。
6、实验管理器：用于设定实验时间、定时报警、记录故障次数，平时可作为时钟使用。
（二）实训挂箱
1、PLC主机挂箱
配三菱FX1N-40mR主机，集成数字量I/O（24路数字量输入，16路数字量输出），RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。
（1）PLC仿真实训软件一套
a．通过PLASH虚拟环境实时显示PLC的运行状态
b．可以实现PLC虚拟接线，并对接线进行错误检查
c．PLC编程训练、PLC程序编写测试等功能
d．实现PLC运行模拟，对错误程序进行检查
2、变频器实训挂箱：
配置三菱FR-S520变频器，带RS485通迅接口及BOP操作面板及外围配套元器件。
3、电机导轨及光码盘测速系统
含光码盘测速系统（配有进口光电编码器）一套，不锈钢导轨一幅，道轨平整度好，无应力变形，同心度好。
4、电子线路固定线路板（4块）
5、网孔板（405mm×600mm）1块
6、PLC实训演示挂箱
|
控制对象实训�？椋菏笛到萄勘� |
|
|
抢答器/音乐喷泉
|
通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。 |
|
装配流水线/十字路口交通灯
|
通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。 |
|
水塔水位/天塔之光
|
通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。 |
|
自动送料装车/四节传送带
|
通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。 |
|
多种液体混合装置
|
通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。 |
|
自动售货机
|
通过对用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法。 |
|
自控轧钢机/邮件分拣机
|
通过对自控轧钢机和邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。 |
|
机械手控制/自控成型机
|
通过对机械手停留“位置”及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。 |
|
加工中心
|
通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。 |
|
四层电梯
|
通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。 |
|
步进电机/直线运动 |
（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成； 直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。 通过利用PLC对步进电机及直线运动实物模块的控制，初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。 |
（三）实训桌
实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。实训桌下方设有元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。
|
四、实训项目 |
|
|
（一）电工部分： 1．电工布线工艺实训 2．两个开关控制一盏灯线路训练 3．声控开关控制白炽电路训练 4．二地控制一盏灯电路训练 5．三地控制一盏灯电路训练 6．日光灯线路接线训练 7．单相电度表直接安装接线 8．单相电度表经电流互感器安装接线 9．室内照明电路安装训练 10．配电板安装训练 11．交流负载电功率的测量 |
12．三相异步电动机直接启动控制 13．三相异步电动机接触器点动控制线路 14．三相异步电动机接触器自锁控制线路 15．三相异步电动机Y/△自动控制线路 16．用倒顺开关控制三相异步电动机正反转线路 17．接触器联锁的正反转控制线路 18．按钮联锁的三相异步电动机正反转按钮线路 19．双重联锁的三相异步电动机正反转按钮线路 20．三相异步电动机多地控制 21．工作台自动往返控制线路 22．三相异步电动机串电阻降压启动控制线路 23．三相异步电动机能耗制动控制线路 |
|
（二）电子技能实训 1．安装调试数字步进电机线路 2．光控开关和报警电路 |
3．设计并安装调试电压上下限报警电路（全自动冰箱保护器） 4．安装和调试数字钟电路 |
|
（三）PLC综合实训项目 （1）PLC基本技能实训 1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等） |
2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等） 3.PLC仿真实训 |
|
（2）PLC模拟控制应用实训 4.数码显示控制 5.抢答器控制（优先级、数值运算，具有声效功能） 6.天塔之光控制（闪烁、发射、流水型） 7.音乐喷泉控制（具有声效功能） 8.十字路口交通灯控制 9.水塔水位控制 10.自动送料装车系, 统控制 11.四节传送带控制 |
12.装配流水线控制 13.多种液体混合装置控制 14.自控成型机控制 15全自动洗衣机控制（具有声效功能） 16.电镀生产线控制 17.自控轧钢机控制 18.邮件分拣机控制 19.自动售货机控制 20.机械手控制 21.四层电梯控制（实物）
|
|
（3）PLC实物控制实训 1.直线运动位置识别、运动轨�？刂�、定位控制 2.步进电机运动控制 |
3.直流电机控制 4.温度PID控制（具有声效功能）
|
|
（4）PLC高级技能实训（设计、安装、调试及检修） 1.PLC控制的三相异步电动机正反转控制 2.PLC控制的三相异步电动机Y/△启动控制 3.PLC控制的三相异步电动机降压启动控制 |
4.PLC控制的三相异步电动机能耗制动控制 5.C620车床电气控制线路 6.C6130车床电气控制线路 7.电动葫芦电气控制线路 |
|
（四）基于变频器的电机拖动与控制实训 1．变频器功能参数设置与操作 2．变频器报警与保护功能 3．多段速度选择变频调速 4．外部端子点动控制 |
5．控制电机正反转运动控制 6．控制电机运行时间操作 7．瞬间停电变频器参数设定 8．外部电压变频调速 9．三相异步电动机的变频开环调速 |
|
（五）PLC、变频器的电机拖动与控制实训 1．基于PLC通信方式的多段速选择变频调速 |
2．基于PLC通信方式的变频器开环调速 3．基于PLC通信方式的变频器闭环调速 |
