机械制图模型知识中基本几何作图
在制图过程中，�；嵊龅降确窒叨巍⒌确衷仓�、作正多边形、画斜度锥度、圆弧连接及绘制非圆曲线等的几何作图问题。
等分已知线段

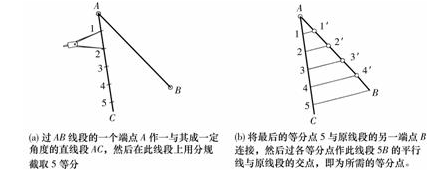

已知线段AB，现将其五等分，作图过程如图所示
斜度与锥度
（1) 斜度：斜度是指一直线(或平面)对另一直线(或平面)的倾斜程度，其大小用两直线(或平面)夹角的正切来表示，通常以1∶n的形式标注。
标注斜度时，在数字前应加注符号“∠”，符号“∠”的指向应与直线或平面倾斜的方向一致。
若要对直线AB作一条斜度为1∶10的倾斜线，则作图方法为：先过点B作CB⊥AB，并使CB∶AB=1∶10，连接AC，即得所求斜线
锥度：锥度是指正圆锥的底圆直径D与该圆锥高度L之比；而对于圆台，则为两底圆直径之差D-d与圆台高度l之比，即锥度=D/L=(D-d)/l=2tanα(其中α为1/2锥顶角)
锥度在图样上的标注形式为1∶n，且在此之前加注符号“”。符号尖端方向应与锥顶方向一致。
