光伏发电实验箱,光伏发电系统实验装置,光伏发电教学设备
可完成实验项目
太阳能光伏电池基本特性参数实验
太阳能光伏电池光谱特性实验
环境对太阳能光伏电池特性影响实验
太阳能光伏电池与直接负载实验
太阳能控制器工作原理实验
光伏逆变器工作原理实验
光伏发电系统实验
主要参数
1、太阳能电池组件：单晶组件，最大输出功率5W，工作电压16.8V，工作电流0.3A，尺寸(306×216×25mm）。
2、模拟光源：飞利浦300W卤钨灯，距离、光强均可手动调节，调节距离0-80cm，调节功率0-300W。
3、手持照度计：测量范围1-50000Lux，精度±4%rdg±0.5%f.s。
4、仪表显示单元：2个直流电压表DC0-50V；2个直流电流表DC0-5A；1个交流电压表AC0-300V；1个交流电流表AC0-2A。
5、触摸屏：采用4.3〞嵌入式一体化触摸屏；实时监测系统发电、用电与环境参数等信息；具有历史曲线显示。
6、蓄电池：铅酸电池12V/7.2AH。
7、太阳能控制器：DC12V/24V自动切换、额定电流DC10A、PWM(脉冲宽度调制)方式充电；具有充放电指示、电池状态指示、温度补偿等功能；具有蓄电池反接、夜间防反冲、防雷、光伏限流、过充、过放、负载过载、短路等�；すδ�；具有光控/时控输出模式控制功能。
8、离网逆变器：输入电压DC12V；输出AC220V±10%、50HZ、150VA、纯正弦波；输入输出采用高频变压器隔离；具有过欠压关断、过载、过温等保护功能。
9、直流阻性负载：直流LED指示灯。
10、直流感性负载：直流风扇。
11、交流阻性负载：交流LED指示灯。
12、交流感性负载：交流风扇。
13、可调功率电阻：可变电阻（0-2K）。
技术性能
输入电源：AC220V±10% 50HZ
工作环境：温度-25℃～+55℃、相对湿度0…85%RH(25℃)、海拔<4000m
装置容量：<0.35KVA
安全�；ぃ捍缭粗甘�、短路和接地�；ぃ踩殴冶曜�
外形尺寸：560×400×180mm

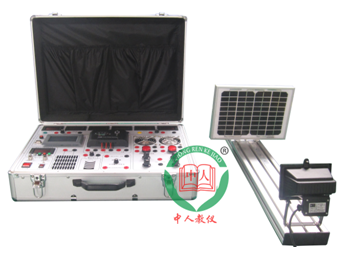

光伏发电实验箱采用�？榛峁股杓�，各单元合理布局，电气测试点均采用安全的香蕉插孔与实验导线连接；模拟光源与太阳能电池板置于滑台的两端，光源的强度与距离均可手动调节。电池板的背面置有温度传感器，方便测量组件的温度变化；仪表单元实时采集系统发用电信息，并传递给组态触摸屏，进行综合监测，此外配有远程通讯接口，可将数据远程传递给上位机，能对数据进行报表存储、查询和打印；实验装置内集成了太阳能控制器、蓄电池、离网逆变器以及交直流负载，可以组成小型离网型独立光伏发电系统，是模拟太阳能发电的综合性实验装置。
