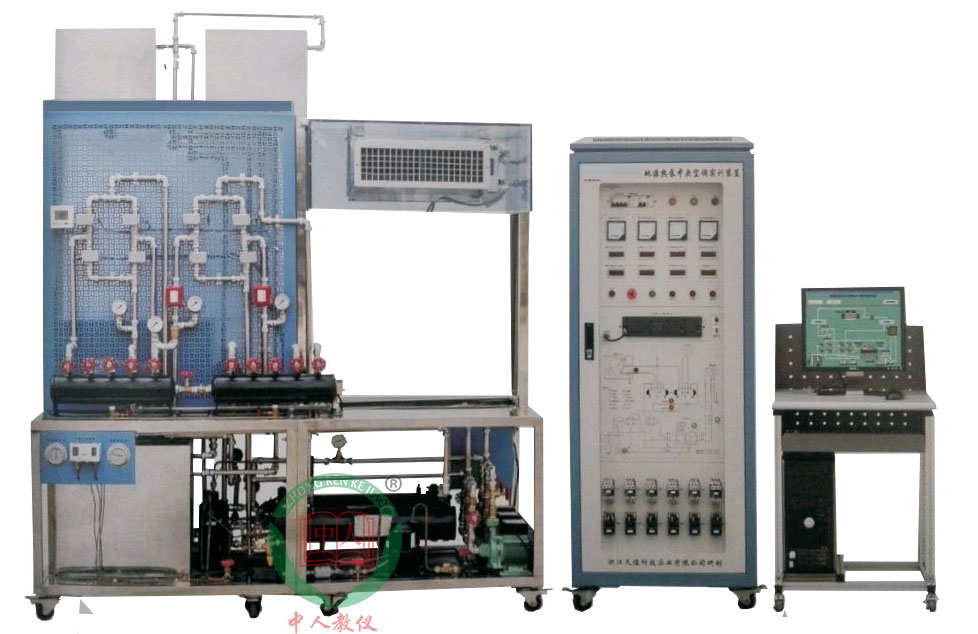

地源热泵中央空调实训装置,地热中央空调实训台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下地源热泵中央空调实训装置,地热中央空调实训台。这样能对用户选型有非常大的帮助。
地源热泵中央空调实训装置,地热中央空调实训台实训项目要求
1.掌握地源热泵机组的原理与结构组成
2.地源热泵空调系统电气自动控制
3.地源热泵空调系统夏季运行工况调试
4.地源热泵空调系统冬季运行工况调试
地源热泵中央空调实训装置,地热中央空调实训台技术参数
1、工作电源：三相五线制 AC 380V±10% 50Hz
2、安装尺寸：长×宽×高200×100×250cm
3、整机容量≤0.04 最大供冷量：7.5kW；最大输入总功率：6.5kW；制冷额定功率：3.8kW； 最大堵转电流：50A； 制热额定功率：2.0kW 额定输入电流：7A；循环风量：700m3/h；制冷剂：R22；漏电动作电流：≤30mA；安全保护措施：具有过压、过流、过载、漏电、接地四种�；ご胧�，符合国家相关标准。
地源热泵中央空调实训装置,地热中央空调实训台概述
地源热泵系统是一种领先的空调技术，它可以实现水源热泵系统的诸多优点，并且还能节省相当可观的运行费用。地源热泵系统解决了水源热泵系统的地下水回灌问题杜绝了地下水资源对热泵机组使用的影响和地下水被污染的可能性。系统占地空间小，并且系统的安装和使用不会改变建筑的外观和结构。地源热泵系统是通过导热介质溶液在埋入地下的循环系统中流动，实现与大地之间的热交换。系统是一个密闭的闭路循环系统，他是一项可持续发展的建筑节能新技术。
系统
1.工程化概念强——实训装置的整套控制系统大部分采用工业现场实际应用的部件。
2.技术先进——控制系统部分应用了代表当今中央空调控制系统技术潮流的PLC控制技术，它充分考虑了系统的可扩展性和与楼宇其他子系统的兼容性。
3.开放性好——整套实训装置采用透明化、开放式设计，实训者能够直观清晰地了解整个装置的工作过程，系统控制部分源代码完全开放，实训者可自行添加或修改，进行创新性、设计性实训。
功能
地源热泵系统是利用地下岩土中热量的闭路循环系统，它通过循环液体在封闭地下埋管中的流动，实现系统与大地之间的换热。
1.在冬季制热过程，流体从地下吸取热量，再通过 热泵系统把热量带到室内。
2.夏季制冷时系统运行；即把室内热量带到地下岩土中。因此，地耦管地源热泵系统保持了地下水水源热泵利用大地作为冷热源的优点，同时又不需要抽取地下水作为传热的介质，地耦管地源热泵系统从根本上解决了地下水水源热泵的种种弊端，
3.生活用水：地源热泵系统无论在冬季夏季为家庭提供生活用水， 、
系统组成
设备整体与实际地源热泵中央空调系统结构相同，采用开放式钢框架结构，各部件布局合理操作方便�？刂葡低秤傻缈毓�、可编程控制器、压力采集�？�、温度采集模块、数据采集点、PLC编程软件、中央空调组态监控软件组成。
（1）制冷机组
由压缩机、螺旋式冷凝器、螺旋式蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成，管路中还设有控制阀等实训所必需的部件，管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作，制冷剂为R22。
（2）模拟地水源水系统
由不锈钢水箱、1台冷却水泵组成，主要完成制冷机组冷却散热工作。
（3）热水系统
由1台冷冻水泵、分水器、集水器、膨胀水箱等组成，主要给家庭提供生活热水。
（4）空气调节系统（风管组件）
由过滤器、表冷器、普通风机、风道等组成，主要完成空气调节作用。（室内送风风机转速可调）
（5）模拟房间（有机外壳）
由1套风机盘管、1套温度控制器及风量调节系统组成，主要完成房间的温度设定与空气调节作用。
（6）控制装置配置
整个中央空调采用PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行�？盏鞯脑诵胁问筛骼啻衅鹘胁杉�，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据，可进行全手动和自动运行操作。
七、中央空调配置清单
|
编号 |
名称 |
单位 |
数量 |
|
1 |
压缩机（2P）压缩机 |
台 |
1 |
|
2 |
压力控制器 |
只 |
1 |
|
3 |
模拟水井（钢制） |
台 |
1 |
|
4 |
储液器 |
个 |
1 |
|
5 |
水冷机组 |
套 |
1 |
|
6 |
生活热水系统 |
套 |
1 |
|
7 |
冷冻水系统 |
套 |
1 |
|
8 |
蒸发器 |
套 |
1 |
|
9 |
模拟客房，300*300*300MM |
套 |
1 |
|
10 |
手阀 |
只 |
2 |
|
11 |
高低压表 |
只 |
2 |
|
12 |
膨胀阀 |
只 |
1 |
|
13 |
继电器 |
只 |
11 |
|
14 |
升降阀（铜质） |
个 |
12 |
|
15 |
风管组件 |
套 |
1 |
|
16 |
水泵 |
台 |
3 |
|
17 |
电磁阀（房间） |
只 |
1 |
|
18 |
电磁阀（水） |
只 |
1 |
|
19 |
蒸发器2P |
只 |
2 |
|
20 |
过滤器 |
个 |
1 |
|
21 |
视液镜 |
个 |
1 |
|
22 |
水流开关 |
个 |
2 |
|
23 |
智能温控器 |
只 |
1 |
|
24 |
中继电器 |
只 |
10 |
|
25 |
分水器 一进四出 |
套 |
1 |
|
26 |
集水器 一进四出 |
套 |
1 |
|
27 |
热泵蒸发器 |
个 |
1 |
|
28 |
水箱 |
套 |
2 |
|
29 |
钢架2000*1100*700MM |
套 |
1 |
|
30 |
配电控制柜1600*700*600MM |
台 |
1 |
|
31 |
地源蒸发器 |
台 |
1 |
|
32 |
微机与控制柜通讯连接线 |
条 |
1 |
|
33 |
触摸屏下载线 |
根 |
1 |
|
34 |
中央空调控制实训软件 |
套 |
1 |
|
35 |
实验操作指导书 |
套 |
1 |
|
36 |
铝合金电脑桌 |
套 |
1 |
|
37 |
PLC（FX3U-32MR） |
台 |
1 |
|
38 |
数据采集系统 温度采集模块 |
套 |
1 |
|
39 |
压力采集�？镕X2N-2AD |
块 |
1 |
|
40 |
压力传感器 0-10V.1.5MP.3.0MP |
个 |
2 |
|
41 |
温度传感器PT100 |
个 |
6 |
|
42 |
工业组态软件 |
套 |
1 |
|
43 |
PLC编程软件 |
套 |
1 |
|
44 |
中央空调PLC应用程序 |
套 |
1 |
|
45 |
中央空调组态应用程序 |
套 |
1 |
|
46 |
实验指导书、、线缆、配套工具 |
套 |
1 |
