压桩机实训台,压桩机工程机械实训装置,压桩机液压实训台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下压桩机实训台,压桩机工程机械实训装置,压桩机液压实训台。这样能对用户选型有非常大的帮助。
液压式压桩机由桩架、吊桩起重机、液压夹桩器、压桩液压缸和电气设备等部分组成。桩架是整机支承部分，装有主平台、导向平台、立柱和下部行走台车。吊桩起重机装于立柱顶端，用以吊桩就位。作业时，液压夹桩器夹紧桩头,再由一对压桩液压缸推压夹桩器,使桩下沉。一机装有若干对压桩液压缸，可同时压若干根桩。电气设备用于驱动主泵运转、机械行走。适于在回填土、淤泥、粘土等场地压设型钢或工字钢桩，宜于城市施工
压桩机实训台,压桩机工程机械实训装置,压桩机液压实训台主要技术参数

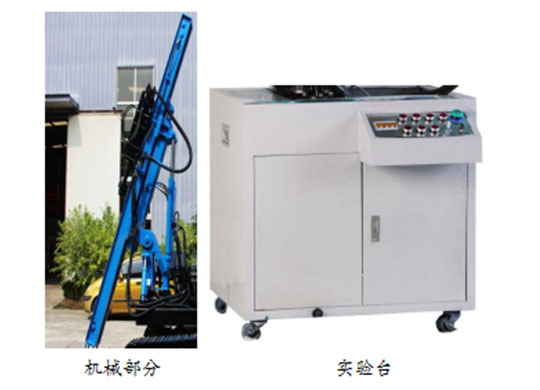

① 实验工作台
工作台尺寸：长×宽×高=1550*650*1800mm (其包装后约300kg)
② 液压泵站
系统额定工作压力：6.3Mpa。（最大可至7Mpa）
⑴. 电机—泵装置（1台）
变量叶片泵-电机1台：
变量叶片泵：单向，公称排量6.67mL/r，容积效率 90%；
电机：三相交流电压，功率2HP 4P，转速1450r/min；
⑵. 油箱：公称容积45L；附有液位、油温指示计，吸油、回油滤油器，安全阀等
③ 常用液压元件
以博世力士乐北京华德元件为主，配置详见配置清单。
压桩机实训台,压桩机工程机械实训装置,压桩机液压实训台实验项目
1、液压传动各元部件结构及工作原理观摩、拆装实验。
2、液压式压桩机机械演示控制实验。
3、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
压桩机实训台,压桩机工程机械实训装置,压桩机液压实训台实验内容
1、液压压桩机械演示控制实验
起吊 夹桩 推压
2、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习；
2) PLC编程软件的学习与使用；
3) PLC与计算机的通讯、在线调试；
4) PLC在液压传动控制中的应用以及控制方案的优化。
压桩机实训台,压桩机工程机械实训装置,压桩机液压实训台性能与特点
1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制推操作于一体。
2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、压桩机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4、压桩机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电�；�、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压�；�，防止误操作损坏设备。
8、压桩机实训台能够真实地展现压桩机的实际工作过程，能够对压桩机工作装置及液压传动各元部件进行结构及工作原理观摩、拆装和维修实验，并具有一定的智能故障设置与排除功能。
