上海中人专业提供ZRFT-2017扶梯模型,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRFT-2017扶梯模型，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRFT-2017扶梯模型，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRFT-2017扶梯模型ZRFT-2017扶梯模型
透明型推荐：http://www.51b6.cn/proshow.asp?ID=1085

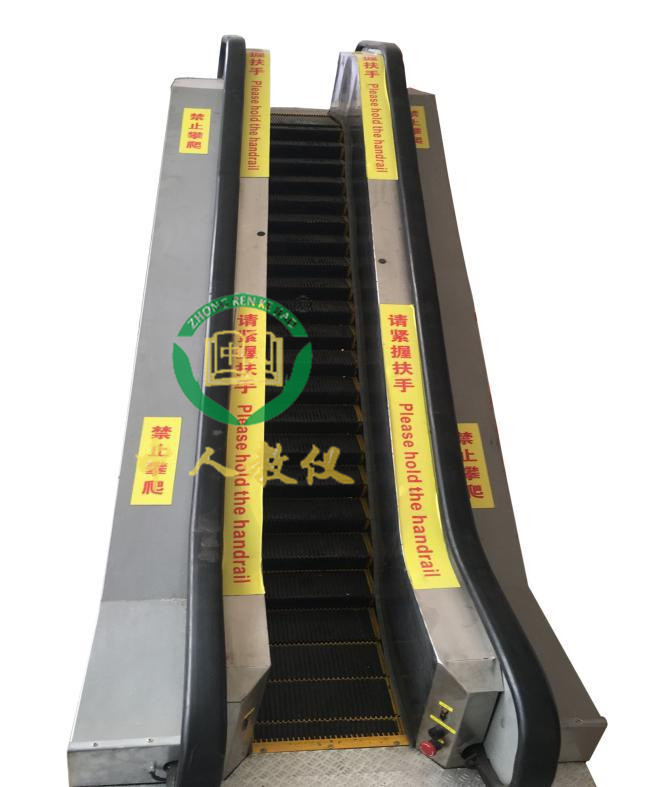

一、扶梯模型,透明扶梯模型,教学扶梯,自动扶梯模型概述

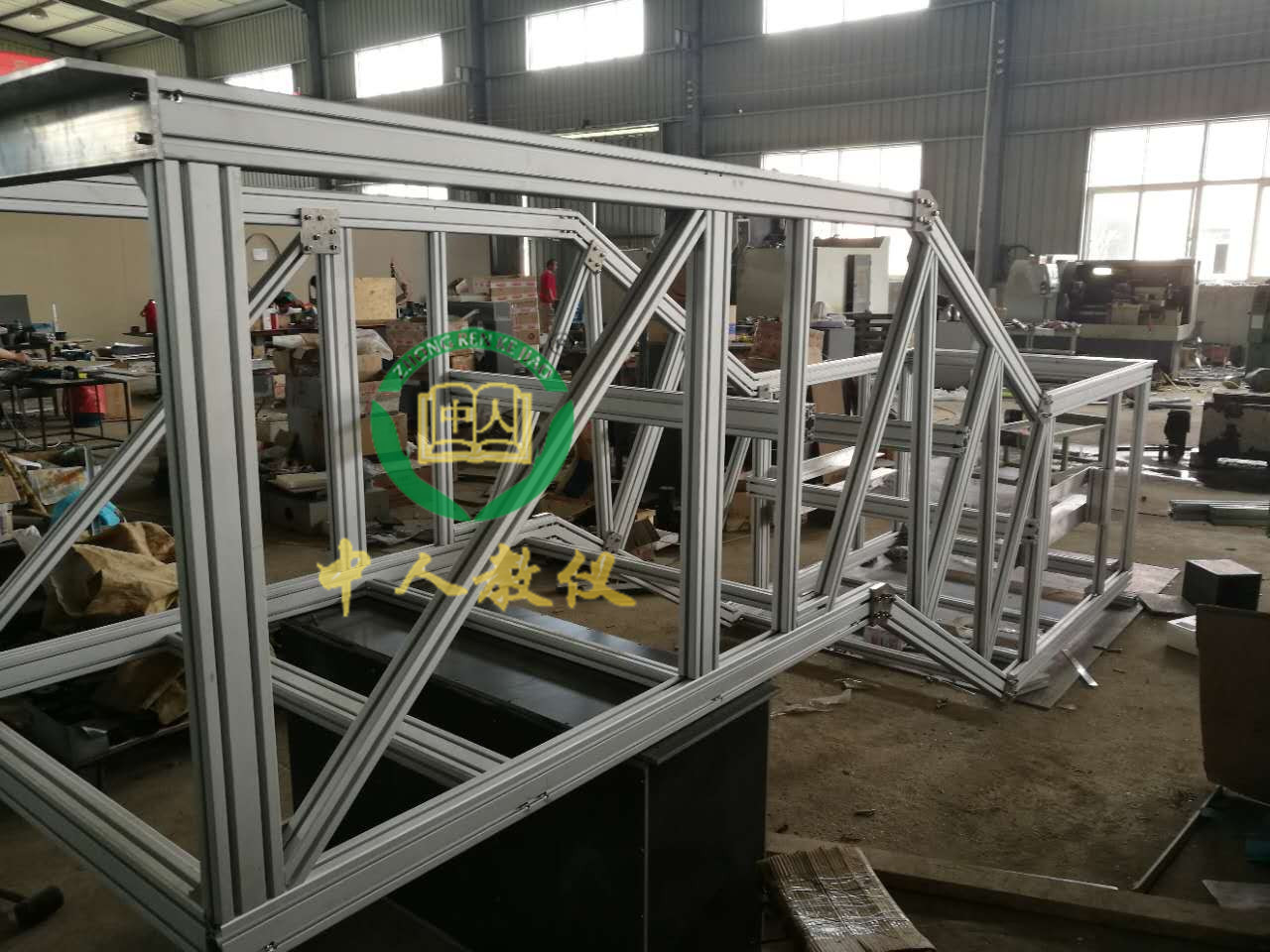

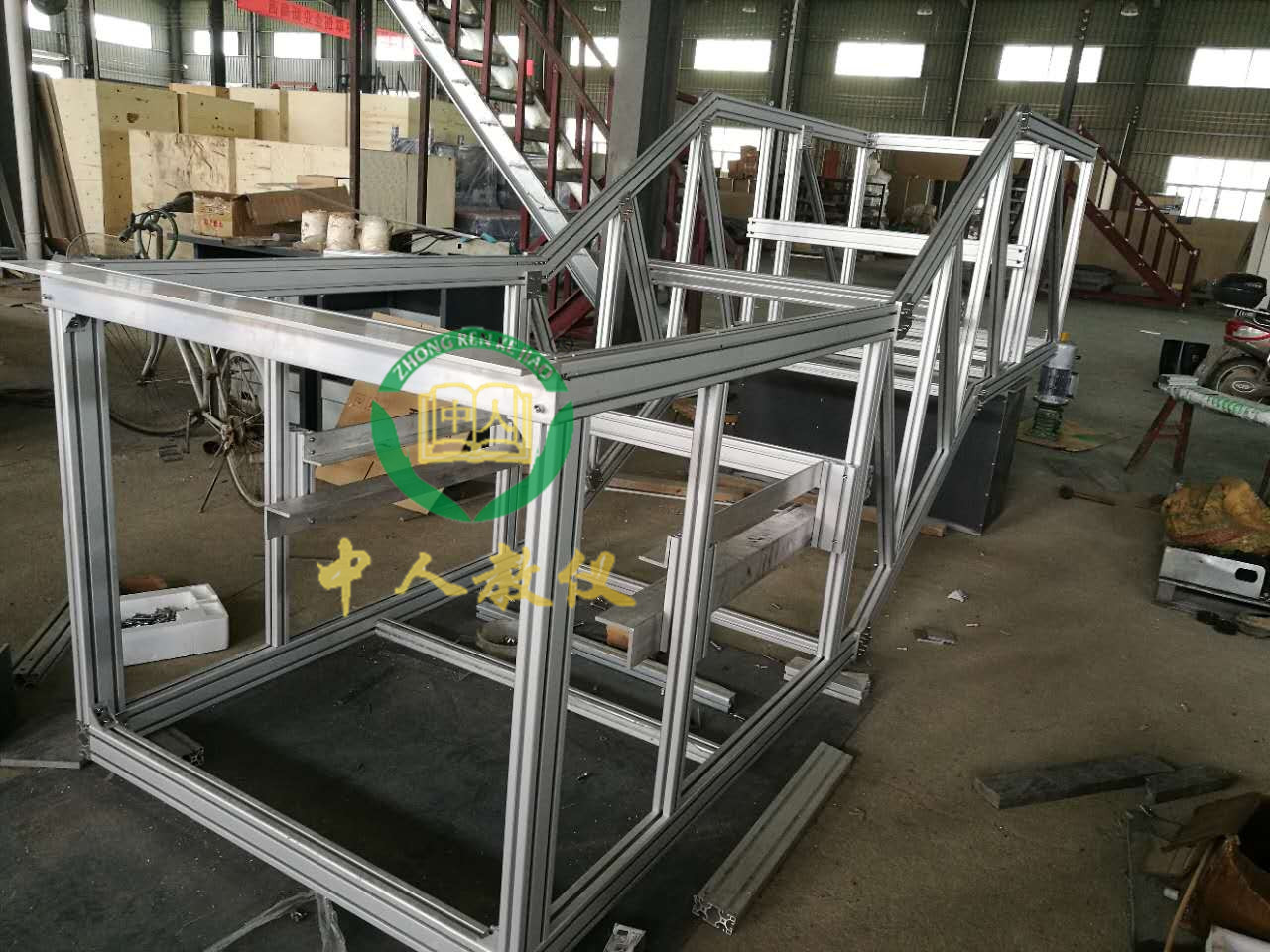

扶梯模型,透明扶梯模型,教学扶梯,自动扶梯模型，适用于职业院校、中职院校电梯技术专业学员进行自动扶梯梯级拆装、操纵和维修保养实训教学训练。本实训设备采用工业用铝型材组装成扶梯桁架，梯级踏板系统、扶手带系统、曳引机系统，设备台架、安全检测系统，电气控制控制系统等。
二、扶梯模型,透明扶梯模型,教学扶梯,自动扶梯模型技术参数
1、输入电源：三相四线（或三相五线）AC380V±10% ，工频50Hz；
2、工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）；
3、整机容量：≤2.5kVA；
4、扶梯尺寸：4000mm（长）×1200mm（宽）×1400mm（高）；
5、提升高度：300mm；
6、控制方式：PLC或微机控制。
7、安全保护：具有�；そ拥�、过载、过流、漏电流�；すδ�，安全符合国家标准。
三、扶梯模型,透明扶梯模型,教学扶梯,自动扶梯模型主要配置清单
|
序号 |
名称 |
主要技术指标 |
数量 |
单位 |
备注 |
|
1 |
扶梯桁架 |
材料：欧标铝型材 |
1 |
套 |
平台周围设有扶手及防护栏； |
|
2 |
金属桁架 |
材料：欧标铝型材 |
1 |
套 |
含梯路导轨 |
|
3 |
驱动主机 |
额定电压：AC380；额定电流3.7A，电机功率：1.5KW；减速比：30：1，制动电压DC99V。 |
1 |
套 |
含电机、减速箱、制动器 |
|
4 |
驱动链 |
节距：31mm； |
2 |
条 |
|
|
5 |
梯级 |
铝合金 |
1 |
套 |
|
|
6 |
梯级传动链 |
|
2 |
条 |
|
|
7 |
张紧装置 |
含梯级链轮、轴、张紧小车以及梯级链的弹簧等； |
1 |
套 |
|
|
8 |
扶手带 |
黑色，橡胶 |
2 |
条 |
|
|
9 |
扶手带摩擦轮 |
材料：铸铁衬橡胶 |
2 |
个 |
|
|
10 |
扶手导轨 |
含冷拉金属导轨和滚动轴承尼龙导轮组成； |
4 |
套 |
|
|
11 |
扶手玻璃 |
材料：钢化玻璃；厚度：8mm； |
1 |
套 |
|
|
12 |
围裙板 |
表面材质：不锈钢；表面处理方式：发纹； |
1 |
套 |
|
|
13 |
控制柜 |
采用可编程PLC或微机控制系统 |
1 |
套 |
|
|
14 |
附加制动器 |
工作电压：DC100V； |
1 |
套 |
|
|
16 |
楼层板 |
表面材质：不锈钢；表面处理方式：防滑花纹板； |
1 |
套 |
|
|
17 |
扶梯安全开关 |
常用安全�；せ芈房� |
1 |
套 |
|
|
18 |
仿真软件 |
3D扶梯仿真软件 |
1 |
套 |
详见下表 |
|
28 |
实训工具 |
日常使用 |
1 |
套 |
详见工具清单 |
|
29 |
配套资料 |
电气原理图包括动力线路、安全回路、故障显示、接线图等，说明书包括安装说明、机械维保说明以及用户使用手册 |
|
|
|
配套工具清单
|
序号 |
名称 |
型号/规格 |
数量 |
单位 |
|
1 |
卷尺 |
3m |
1 |
把 |
|
2 |
万用表 |
MF47型 |
1 |
只 |
|
3 |
内六角扳手（组套） |
BM-C9 |
1 |
套 |
|
4 |
全抛光梅花开口两用扳手 |
10 |
1 |
把 |
|
5 |
全抛光梅花开口两用扳手 |
13 |
1 |
把 |
|
7 |
全抛光梅花开口两用扳手 |
16 |
1 |
把 |
|
8 |
全抛光梅花开口两用扳手 |
18 |
1 |
把 |
|
9 |
T型六角扳手 |
5mm |
1 |
把 |
|
10 |
开口扳手 |
8～10 |
1 |
把 |
|
11 |
开口扳手 |
12～14 |
1 |
把 |
|
12 |
开口扳手 |
17～19 |
1 |
把 |
|
13 |
一字穿心螺丝批 |
5×75 |
1 |
把 |
|
14 |
十字穿心螺丝批 |
2×75 |
1 |
把 |
|
15 |
工具箱 |
|
1 |
只 |
|
16 |
尖嘴钳 |
|
1 |
把 |
|
17 |
斜口钳 |
|
1 |
把 |
|
18 |
活扳手 |
300×36 |
1 |
把 |
|
19 |
钢板尺 |
300mm |
1 |
把 |
四、自动扶梯教学仿真软件：
本软件采用3DPDF虚拟仿真技术，3D PDF结合了元数据，文字，图像，视频和表单的动态PDF文档（即加入三维动画的交互式PDF文档），包含丰富的3D数据。软件界面生动美观、易学易用，可以提高教师教学和学生学习的兴趣，加深学生对知识的理解和运用。软件通过三维拆卸动画、三维装配动画、模拟拆装等方式，生动地展示了扶梯梯级机构、桁架结构、驱动主机等�？榈牟鹦逗妥芭涔��？墒迪忠韵鹿δ埽�
1.虚拟交互式拆卸动画，均按机械结构顺序进行，每一步都有动画和详细的拆卸文字介绍。
2.软件可自由的对模型进行旋转、缩放、平移、隐藏、隔离、显示等操作，设有旋转模型、缩放模型、移动模型、隐藏所选、隔离所选、全部显示、全屏切换、等按钮。
3.软件播放功能：设有第一步、上一步、播放全部、下一步、末一步等按钮。
4.自动扶梯各机构原理的基本知识及介绍
5.自动扶梯的工作原理动画演示
6.自动扶梯梯级的虚拟拆装、三维动画演示。
7.自动扶梯驱动主机虚拟拆装、三维动画演示。
8.自动桁架结构的虚拟拆装、三维动画演示。
电梯与扶梯检修安装仿真软件：软件采用三维仿真的形式，培养学生的动手能力，软件基于C#和JS语言编程设计，软件内的模型均采用3D模型，由3Dmax制作而成，并经过渲染和润色，使模型看起来与真实部件一般无二，设有工具库、部件库、劳保用品库，内部工具可选，可恢复默认位置与放弃步骤，可进行以下三维实验：检修装置安装位置操作、检修速度答题、检修操作、安全钳安装、测量安全钳与导轨工作面的间隙、调整间隙操作、扶梯梯级安装、梯级辅轮安装、紧固梯级操作、梯级安装检查、选定地坎槽中心线、地坎其余组件拼装。
五、扶梯模型,透明扶梯模型,教学扶梯,自动扶梯模型实训项目
1、认识自动扶梯的组成结构名称及作用（涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等）。
2、认识自动扶梯安装保护装置的作用、安装位置。（曳引链条断裂�；ぷ爸谩⑹岢菀煳锉；ぷ爸谩⒎鍪执肟诎踩；ぷ爸谩⑻菁断鲁帘；ぷ爸谩⑶炊狭幢；ぷ爸�、扶手带断带�；ぷ爸�、辅助制动器、机械锁紧装置等）
3、自动扶梯的基本安全操作与使用；
4、梯级的拆装操作；
5、梳齿板的调整；
6、梳齿前沿板的调整；
7、扶手带的张紧的调整；
8、梯级链张紧的调整；
9、驱动链的调整；
10、制动器的调整；
11、附加制动器的调整；
12、维护保养前的基本安全知识操作与；
13、日常维护保养；
14、自动扶梯紧急救援；
15、自动扶梯安全回路故障查找及排除；
16、自动扶梯检修电路故障查找及排除；
17、自动扶梯安全监控电路故障查找及排除；
18、自动扶梯动力电路故障查找及排除；
19、自动扶梯控制电路故障查找及排除。
