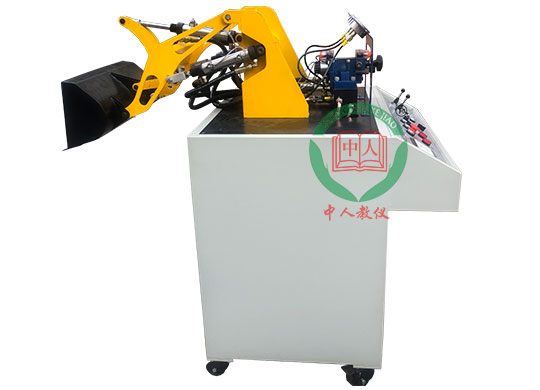

上海中人专业提供ZRYY-ZAY装载机液压系统实训装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRYY-ZAY装载机液压系统实训装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRYY-ZAY装载机液压系统实训装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRYY-ZAY装载机液压系统实训装置
液压装载机是机械工程中主要的机械，它广泛应用于工程建筑、施工筑路、水力工程、国防工事等土石方施工以及矿山装载作业。装载机作为行走机械被广泛应用于土方转运、石料、松散货物和成堆货物的装载、提升和运输工作中，装载机也具有轻度铲掘能力。近年来高新微电子技术在液压技术上的应用，使工程机械、建筑机械综合技术水平越来越高，提高了这些机械的使用可靠性、操作安全性、舒适性和使用寿命，其适应性更强。
一、实验项目
1、液压传动各元部件结构及工作原理观摩、拆装实验。
2、液压装载机械演示控制实验。
3、PLC软件仿真演示及控制实验。
4、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、实验内容
1、液压装载机械演示控制实验
1）装料作业，铲斗装物后摇臂缸伸出，使铲斗反转，动臂提升；
2）卸料作业，铲斗卸物（摇臂缩回，使铲斗转向），动臂下降。
2、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习；
2) PLC编程软件的学习与使用；
3) PLC与计算机的通讯、在线调试；
4) PLC在液压传动控制中的应用以及控制方案的优化。
三、性能与特点
1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制操作于一体。
2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、装载机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4、装载机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电�；�、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压�；�，防止误操作损坏设备。
四、主要技术参数
电机型号：M3P4H523 功率：2.2KW 转速：1420r/min
油泵型号：VAI-15F-A3 额定压力：7Mpa 额定流量：8ml/rev
外形尺寸：1450×680×1780mm
五、液压实验台的具体配置
|
序号 |
名称 |
规格型号 |
数量 |
备 注 |
|
1 |
电机 |
M3P4H523 |
1 |
|
|
2 |
变量叶片泵 |
VAI-15F-A3 |
1 |
|
|
3 |
油箱 |
40L |
1 |
|
|
4 |
油位指示计 |
YWZ-150 |
1 |
|
|
5 |
回油滤油器 |
WU-160×100J |
1 |
|
|
6 |
空气滤清器 |
EF-25 |
1 |
|
|
7 |
液压油 |
32# |
1 |
|
|
8 |
油路板集成块 |
|
1 |
|
|
9 |
油缸 |
M0B30/16/100LB |
2 |
|
|
M0B30/16/150LB |
1 |
|
||
|
10 |
三位四通电磁换向阀 |
D5-02-3C2 |
2 |
|
|
11 |
二位四通电磁换向阀 |
D5-02-2B8 |
|
|
|
12 |
叠加式溢流阀 |
MPB |
1 |
|
|
13 |
节流阀 |
MTP |
2 |
|
|
14 |
叠加单向阀 |
MCA-02 |
1 |
（动臂缸用） |
|
15 |
铲斗 |
|
1 |
|
|
16 |
转动臂 |
|
1 |
|
|
17 |
摇臂 |
|
1 |
|
|
18 |
连杆 |
|
1 |
|
|
19 |
PLC |
FX1S-20MR |
1 |
|
|
20 |
PLC通讯电缆 |
|
1 |
|
|
21 |
温控仪 |
XMTD-2001 |
1 |
|
|
22 |
热电藕 |
MT-PE00 |
1 |
|
|
23 |
加热器 |
2KW |
1 |
低温时调节温度用 |
|
24 |
接近开关 |
LJ12A3-4-Z/BX |
4 |
|
|
25 |
中间继电器 |
HH54P |
9 |
DC24V |
|
26 |
接触器 |
CJ20-25 |
3 |
20A 220V |
|
27 |
三相漏电�；た� |
DZ47LE |
1 |
C20 |
|
28 |
塑料外壳式断路器 |
DZ108-20 |
2 |
6.3-10A |
|
29 |
单极断路器 |
DZ47-63 |
2 |
C6 1P |
|
30 |
单极断路器 |
DZ47-63 |
2 |
C3 1P |
|
31 |
紧停按钮 |
LAY50-11Z |
1 |
|
|
32 |
自锁带灯按钮 |
LAY50-11DT/24 |
12 |
|
|
33 |
两档旋钮 |
LAY50-11X2 |
2 |
|
|
34 |
信号灯 |
NXD-211 |
21 |
24V |
|
35 |
开关电源 |
HS-150-24 |
1 |
|
|
36 |
普通按钮 |
CAY50-11 |
9 |
|
|
37 |
快速插头插座 |
XS12K2P |
18 |
二芯 |
|
38 |
二极管 |
ZN4007 |
6 |
200V |
|
39 |
电器控制模块 |
|
1 |
|
|
40 |
PLC编程软件 |
|
1 |
|
|
41 |
PLC编程手册 |
|
1 |
|
|
42 |
温控仪使用说明书 |
|
1 |
|
|
43 |
实验指导书 |
|
1 |
|
|
44 |
装箱单 |
|
1 |
|
|
45 |
三通接头 |
M16×1.5 |
6 |
|
|
46 |
三通接头 |
M14×1.5 |
6 |
|
|
47 |
耐压胶管 |
|
20 |
|
|
48 |
防震压力表 |
YTN60 （0-10MPa 2.5级） |
3 |
|
|
49 |
液压阀过渡集成块 |
|
16 |
铝合金和PVC组合�？� |
|
50 |
活动扳手 |
10，， |
1 |
|
|
51 |
活动扳手 |
12，， |
1 |
|
|
52 |
内六角扳手 |
|
1 |
|
|
53 |
开口扳手 |
5-6 |
|
|
|
54 |
开口扳手 |
8-10 |
1 |
|
|
55 |
开口扳手 |
12-14 |
1 |
|
|
56 |
开口扳手 |
17-19 |
1 |
|
|
57 |
螺丝刀（一字、十字） |
6，， |
各1 |
|
|
58 |
螺丝刀（一字、十字） |
2，， |
各1 |
小型 |
|
59 |
螺塞 |
M10×1 |
10 |
|
|
60 |
尖嘴钳 |
|
1 |
|
|
61 |
工具盒 |
|
1 |
|
|
62 |
防尘罩 |
|
1 |
|
|
63 |
组合垫 |
φ10 |
10 |
|
|
64 |
O型圈 |
φ16×2.4 |
20 |
|
|
65 |
O型圈 |
φ14×2.4 |
10 |
|
|
66 |
O型圈 |
φ12×1.8 |
10 |
|
|
67 |
快换接头 |
M16×1.5 |
2 |
|
|
68 |
堵丝 |
1/8 |
5 |
|
|
69 |
生料带 |
|
1 |
|
|
70 |
自锁按扭 |
|
2 |
|
|
71 |
信号灯 |
φ10 |
2 |
24V |
|
72 |
按钮开关 |
LAY50-11DT |
2 |
24V |
|
73 |
压力表 |
Y60-2.5MPa |
1 |
|
|
74 |
装载机械 |
1550×650×1800mm |
1 |
|
