自动扶梯模型的结构组成,自动扶梯参数是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下自动扶梯模型的结构组成,自动扶梯参数。这样能对用户选型有非常大的帮助。
自动扶梯模型的结构组成
透明型推荐：http://www.51b6.cn/proshow.asp?ID=1085

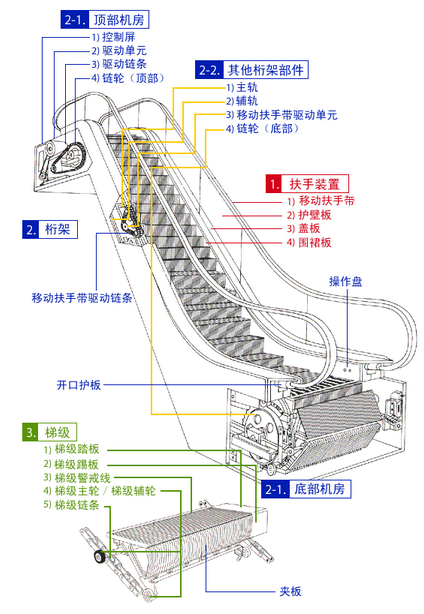

由梯路（变型的板式输送机）和两旁的扶手（变形的带式输送机）组成。其主要部件有梯级、牵引链条及链轮、导轨系统、主传动系统（包括电动机、减速装置、制动器及中间传动环节等）驱动主轴、梯路张紧装置、扶手系统、梳板、扶梯骨架和电气系统等。梯级在乘客入口处作水平运动（方便乘客登梯）以后逐渐形成阶梯；接近入口处阶梯逐渐消失，梯级再度作水平运动。这些运动都是由梯级主轮、辅轮分别沿不同的梯级导轨行走来实现的。
与传送带移动一个平面不同，链圈移动的是一组台阶。自动扶梯最有趣的地方是这些台阶的移动方式。链条移动时，台阶一直保持水平。在自动扶梯的顶部和底部，台阶彼此折叠，形成一个平台。这样使上、下自动扶梯比较容易。
自动扶梯上的每一个台阶都有两组轮子，它们沿着两个分离的轨道转动。上部装置（靠近台阶顶部的轮子）与转动的链条相连，并由位于自动扶梯顶部的驱动齿轮拉动。其他组的轮子只是沿着轨道滑动，跟在第一组轮子后面。
两条轨道彼此隔开，这样可使每个台阶保持水平。在自动扶梯的顶部和底部，轨道呈水平位置，从而使台阶展平。每个台阶内部有一连串的凹槽，以便在展平的过程中与前后两个台阶连接在一起。
除转动主链环外，自动扶梯中的电动机还能移动扶手。扶手只是一条绕着一连串轮子进行循环的橡胶输送带。该输送带是精确配置的，以便与台阶的移动速度完全相同，让乘用者感到平稳。
自动扶梯系统不像电梯那样能够使人上升几十层楼，但很适用于提供短距离运输。这是因为自动扶梯的高负载率。电梯满员后，必须等它到达指定楼层并返回后其他人才能上电梯。而在自动扶梯上，只要有一个人到达上层，就会为其他人腾出位置。
自动扶梯的大量普及催生了一个新的行业，自动扶梯技工学校。这种自动扶梯技工学校是向社会专门培训输出自动扶梯电梯的机构。由于现在我国自动扶梯大量保有但是相关人员缺乏严重，所以普遍来说全国的自动扶梯人员工资还是相对来说很高的。美国的技工中从事电梯行业的人员工资是最高的。
技校的自动扶梯模型和我们常见的自动扶梯还是有些区别的，由于它的用途是教学用，所以对它的提升高度要求比较低尽量越短也好其目的是让学员直接从地面水平位置就能全方位了解自动扶梯模型的构造原理。教学用自动扶梯模型一般提升高度在2米左右不会高于三米。
ZRFT-2013型自动扶梯维修与保养实训考核装置
自动扶梯模型技术参数
1.输入电源：三相四线（或三相五线）AC380V±10%，工频50Hz
2.整机容量：＜8KVA
3.提升高度：2300mm
4.控制方式：PLC+变频器自起动控制系统。
5.监控系统：电压、电流工况实时监控系统。
6.故障�？椋号渲糜�30位故障开关，模拟扶梯常见故障现象，设置演示功能。
7.安全�；ぃ壕哂斜；そ拥亍⒐�、过流、漏电流�；すδ埽缙踩瞎冶曜�。
8.外形尺寸：7500mm（长）×3000mm（宽）×3500mm（高）
9.实训桌尺寸：1680×730×1500mm（长宽高）
10.装置结构：实训扶梯为全钢结构，结构组成完全等同于实际工商业使用的扶梯类型；实验台为铁质双层亚光密纹喷塑结构，坚固耐用，实训桌采用欧标铝型材搭建而成，美观耐用。
自动扶梯模型基本配置
|
序号 |
名称 |
数量 |
单位 |
备注 |
|
1 |
自动扶梯实训设备 |
1 |
套 |
|
|
2 |
扶梯支撑固定支架 |
1 |
套 |
|
|
3 |
扶梯检修工作通道平台 |
1 |
套 |
|
|
4 |
扶梯考核实训实验台 |
1 |
套 |
|
|
5 |
扶梯安装实训工具 |
1 |
套 |
|
自动扶梯模型配件材质
|
序 号 |
内 容 |
|
1 |
扶手支架型材 ：发纹不锈钢材料 |
|
2 |
护壁板 ：透明钢化玻璃 |
|
3 |
内盖板 ：发纹不锈钢材料 |
|
4 |
外盖板 ：发纹不锈钢材料 |
|
5 |
围裙板 ：发纹不锈钢材料 |
|
6 |
梯级 ：不锈钢喷塑 |
|
7 |
梯级颜色 ：黑色（带黄边框） |
|
8 |
扶手带 ：黑色 |
|
9 |
前沿板及盖板 ：发纹不锈钢材料 |
|
10 |
梳齿 ：合成树脂（黄色） |
|
11 |
透明有机玻璃桁架�；� |
|
11 |
模拟故障显示（中文） |
|
12 |
变频节能功能 |
自动扶梯模型实训项目要求
|
1、认识自动扶梯的结构，涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。 2、认识自动扶梯安装�；ぷ爸玫淖饔谩沧拔恢�。（曳引链条断裂�；ぷ爸谩⑹岢菀煳锉；ぷ爸�、扶手带入口安全保护 装置、梯级下沉�；ぷ爸�、驱动链断链保护装置、扶手带断带�；ぷ爸�、辅助制动器、机械锁紧装置等） 3、扶梯梯级拆卸考核实训。 4、扶梯梯级安装考核实训。 |
5、扶梯保养：梯级系统保养、扶手系统保养、安全�；ぷ爸眉觳椤⒋考薇Ｑ� 6、护壁板、内外盖板、裙板的清洁保养。 7、电气控制系统及照明系统检测维修。 8、扶梯梯级清洁维护检修实训。 9、扶梯梯级整体运行检查实训。 10、扶梯上、下机房的清洁保养实训。 11、扶梯润滑油系统的补充与更换实训。 |
