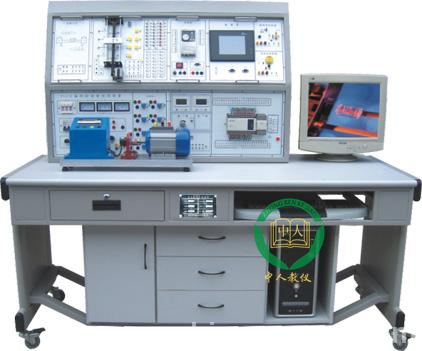

维修电工技师高级技师技能实训考核装置,高级技师维修电工实验考核设备
为了让学生会观察、分析与解释电的基本现象，具备安全用电和规范操作常识；了解电路的基本概念、基本定律和定理；熟悉常用电气设备和元器件、电路的构成和工作原理及在实际生产中的典型应用；会使用电工电子仪器仪表和工具；能初步识读简单电路原理图和设备安装接线图，并能对电路进行调试、对简单故障进行排除和维修；初步具备查阅电工电子手册和技术资料的能力，能合理选用元器件。我们公司研发了维修电工技师高级技师技能实训考核装置，除了该教学设备，我们公司还生产教学模型,自动扶梯模型,心肺复苏模拟人,仿真电梯模型。
一、维修电工技师高级技师技能实训考核装置,高级技师维修电工实验考核设备概述
“维修电工技师高级技师技能实训考核装置”是根据国家劳动和社会保障部职业技能鉴定中心为维修电工技师、高级技师的职业培训与技能鉴定而研制的，它集PLC、通信�？�、变频器、触摸屏、模拟实训对象、仿真软件、组态软件于一体。适合PLC可编程控制、变频调速控制、网络通讯实训教学及技师技能鉴定考核。
二、维修电工技师高级技师技能实训考核装置技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3.装置容量：＜0.5KVA
4. 外形尺寸：1630mm×730mm×1300mm
5. 安全�；ぃ壕哂新┑缪�、漏电流�；ぷ爸�，安全符合国家标准。
6.三相鼠笼异步电机：交流380V/△
三、维修电工技师高级技师技能实训考核装置特点
（四）装置设有电压型和电流型漏电�；て�，各电源输出均有监示及短路�；さ裙δ�，各测量仪表均有可靠的�；すδ�，使用安全可靠，同时控制屏还设有定时器兼报警记录仪，记录实训考核时间及误操作次数。
四、维修电工技师高级技师技能实训考核装置的基本配置及功能
实训装置由控制屏、实训桌、三菱主机实训组件、实训模拟对象挂箱（含丰富的工业现场设备模拟实训对象）、实物对象、变频器挂箱、触摸屏挂箱、交流电机、接触器、总线单元、通信�？椤⒐た刈樘砑�、仿真软件、电机导轨及测速机构等组成。
（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
1、三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝�；�，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位。定时器兼报警记录仪：平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
2、直流电源：直流电压0～15V可调输出一路，直流电流0～20mA可调输出一路。
3、直流电压/电流表：由三位半A/D转换器ICL7107和四个LED共阳极红色数码管等组成，电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级。4、功能�？椋喊宋坏缙较允尽宋宦呒缙绞涑�、八只点动开关、一组楼层及方向显示、八音盒、直流24V继电器、信号转换座若干。
5、FX主机实训组件：配置三菱FX1N-40 mR主机，集成数字量I/O（24路数字量输入），FX1N-485BD通信�？椋�2路A/D输入、1路D/A输出）及RS-485通信�？�，配套SC-09编程电缆。
（二）维修电工技师高级技师技能实训考核装置实训挂箱
|
型号 |
名称 |
数量 |
型号 |
名称 |
|
PLC-1 |
电机控制 |
1块 |
PLC-2 |
自控成型机 |
|
七段数码显示和天塔之光 |
自控轧钢机 |
|||
|
交通信号灯自控和手控 |
多种液体自动混合 |
|||
|
水塔水位自动控制 |
自动送料装车系统 |
|||
|
PLC-3 |
邮件分拣机 |
1块 |
PLC-4 |
自动售货机 |
|
电梯控制模型 |
自动洗衣机 |
|||
|
机械手控制 |
电镀系统 |
|||
|
五相步进电动机控制 |
加工中心刀具库 |
|||
|
PLC-5 |
音乐喷泉 |
|
PLC-6 |
步进电机/直线运动 |
|
抢答器控制 |
|
|
|
|
|
机械滑台控制 |
|
|
|
|
|
装配流水线 |
|
|
|
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。
八、维修电工技师高级技师技能实训考核装置实训项目
（一）PLC模拟对象基本应用实训
1、.电动机点动与自锁控制
2、电动机正反转控制
3、电动机带延时正反转控制
4、电动机星/三角换接起动控制
5、.抢答器控制（优先级、数值运算）
6、.数码显示控制
7.、装配流水线控制
8、 音乐喷泉控制
9、天塔之光控制（闪烁、发射、流水型）
10、.水塔水位控制（自动/手动，自诊断）
11、十字路通灯控制（声效、自动/手动）
12、自动送料装车系统控制
13、.四节传送带控制
14、.多种液体混合装置控制
15、机械手控制
16、自控轧钢机控制
17、邮件分拣机控制
18、 自控成型机控制
19、自动售货机控制
20、四层电梯控制
21、.自动洗衣机控制
22、步进电机控制
23、.直线运动控制
24、电镀生产线控制
（二）PLC、变频器、触摸屏的综合应用实训
25、变频器功能参数设置与操作
26、变频器报警与�；すδ�
27、变频器无级调速
28、变频器控制电机正反转
29、外部端子点动控制
30、多段速度选择变频调速
31.、外部模拟量（电压/电流）变频调速
32、.瞬时停电启动控制
33、.PID变频调速控制
34.、PLC控制变频器外部端子的电机正反转
35、基于PLC的程序运转控制
36、基于PLC模拟量控制变频开环调速
37、基于PLC通信方式的变频器开环调速
38、基于PLC通信方式的速度闭环定位控制
39、基于PLC模拟量方式的变频器闭环调速
40、PLC与人机界面触摸屏通讯控制
41、PLC、人机界面触摸屏与变频器通讯控制
42、PLC与人机界面触摸屏数字量调速
43、PLC与人机界面触摸屏模拟量调速
44、基于MCGS的RS-485网络通信技术
