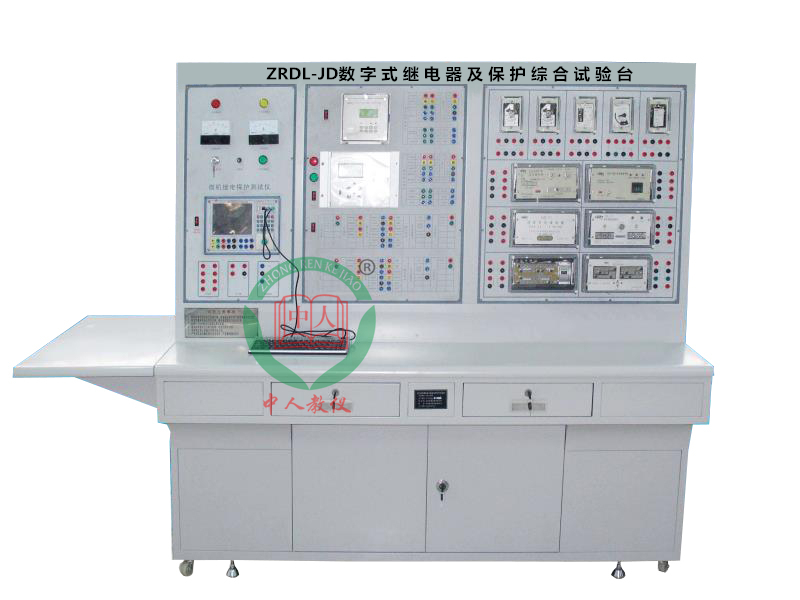

上海中人专业提供ZRDL-JD数字式继电器及�；ぷ酆鲜匝樘�,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRDL-JD数字式继电器及保护综合试验台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRDL-JD数字式继电器及保护综合试验台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRDL-JD数字式继电器及�；ぷ酆鲜匝樘�
1、基本参数
1) 型号：ZRDL-JD
2) 供电电源：三相五线供电380V，
3) 功率：不大于1KW；
4) 单面实训柜尺寸：2000mm*800mm*1600mm（长*宽*高，热镀锌板喷塑）
5) 防护等级：IP45
微机发电机�；は低�
主要技术指标：
1、额定数据
额定电源电压: DC220V
额定交流电压：相电压100/√3V
额定交流电流：5A
额定频率： 50Hz
半周波： 100In
2、装置功耗
交流电压回路： 每相不大于1VA；
交流电流回路： In=5A时每相不大于1VA；In=1A时每相不大于0.5VA；
零序电流回路: 1A；
�；さ缭椿芈罚� 正常工作时,不大于12W；保护动作时,不大于15W。
发电机�；な笛�
* 发电机机比率制动式差动�；�
* 励磁过流速断�；�
* 励磁过流、过负荷保护
* 定子接地�；�
* 零序（方向）过流定子接地保护
* 转子接地�；�
* 失磁保护
* 逆功率�；�
* 负序过流保护
* 对称过负荷�；�
* 过电压�；�
* 频率异常�；�
* 复压（记忆）过流保护
* 低电压（调相失压）�；�
* 非电量保护
* 控制回路断线
微机变压器�；ぷ爸�
基本参数
额定交流电流 n I ：5 A 或 1 A；
额定交流电压Un：线电压 100 V，相电压 100/ √3 V；
额定频率： 50 Hz。
以太网通信口：2 个；
RS-485 通讯接口：2 个。。
微机�；げ裳奥疾ㄆ德�2400Hz，系统频率跟踪范围40Hz～60Hz。
差流速断：不大于20 ms(1.5倍整定值)；
比率差动：不大于30 ms(2倍整定值)。
变压器主�；�
1）比率差动�；�；
2）差流速断�；ぃ�
3）高压侧 TA 断线；
4）零序电压�；�；
5）高压侧 TV 断线；
6）高压侧复合电压；
7）高压侧过流 I 段�；ぃ�
8）高压侧过流 II 段�；ぃ�
9）高压侧负序过流�；�；
10）高压侧过负荷�；ぃ�
11）起动通风；
12）低压侧过流 I 段�；�；
13）低压侧过流 II 段保护；
14）低压侧过流 III 段保护；
15）低压侧负序过流�；�；
16）低压侧过负荷保护；
17）零序 电流�；�；
18）低压侧 TV 断线；
19）低压侧复合电压。
微机线路�；ぷ爸�
主要技术指标：
1、额定数据
额定电源电压: DC220V
额定交流电压：相电压100/√3V
额定交流电流：5A
额定频率：50Hz
半周波：100In
实训项目
1.两段电流�；�
2.三段电流电压方向�；�
3.过流加速保护（前加速、后加速可�。�
4.三段相间距离
5.三段接地距离
6.零序电流
7.三段零序电流
8.零流加速�；�
9.三相一次重合闸
10.过负荷保护
11.低电压�；�
12.TV断线检测
13.手合同期
14.低周减载
15.无故障快速复归
16.断路器失灵
常规继电器配置
技术指标
1.装置输入额定数据
a. 单相交流工作电压：220V；
b. 额定频率：50Hz～60Hz；
c. 电源电压：直流或交流， 220V或110V。
实验台主要元件配置
电流继电器
电压继电器
时间继电器
中间继电器
功率方向继电器
重合闸继电器
差动继电器
信号继电器
冲击继电器
微机继电�；ぷ爸�
隔离变压器
模拟电力系统三相线路故障发生器
常规继电器特性试验项目
a 电流继电器特性试验
b 电压继电器的过电压，欠电压特性试验
c 功率继电器功率方向特性试验
d 重合闸继电器特性试验
e 差动继电器差动�；ざ魈匦允匝�
f 信号继电器动作特性实验
g 冲击继电器动作特性实验
h 时间继电器动作特性试验
I 中间继电器动作特性试验
