产品名称：[ZRJD-ZH家电技术综合模拟实训系统]
上海中人专业提供ZRJD-ZH家电技术综合模拟实训系统,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRJD-ZH家电技术综合模拟实训系统，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRJD-ZH家电技术综合模拟实训系统，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRJD-ZH家电技术综合模拟实训系统
ZRJD-ZH家电技术综合模拟实训系统

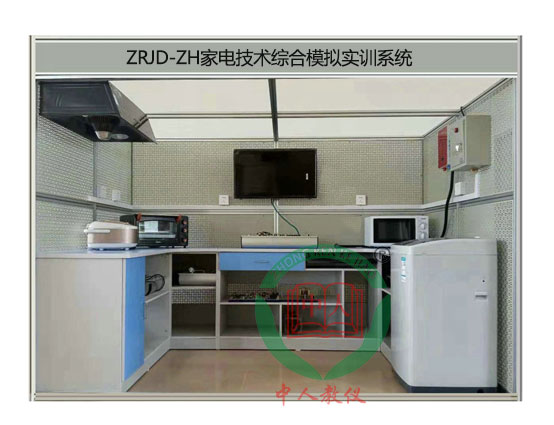

参考图片
一、装置特点.
1.本装置通过模拟厨房的立体形式来展示各种小家电的实训�？�，方便学生更加直观的去学习，该房间采用4040工业铝型材与网孔板组拼接而成。装置表面静电喷塑，色彩稳重，外表美观大方，不易退色。
2.装置配有专用电源台，装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适，可以模拟现场线路的转向布置。
3.网孔板可以方便拆下，为方便隐蔽工程施工，钢制框架仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。
4.装置设有实训平台，台面采用贴面防火板后成型制作，基材为25mm厚E1级刨花板；台身：采用18mm三聚氰胺饰面E1级刨花板,其他部位采用2mm厚优质PVC封边条，机械封边；
5.可开设液晶电视教学系统实训主体模块挂箱、变频空调系统教学实训主体模块挂箱、智能冰箱控制系统实训主体�？楣蚁�、家用热水器控制系统实训主体模块挂箱、电磁炉控制系统实训主体模块挂箱、电饭煲控制系统实训主体模块挂箱、微波炉控制系统实训主体�？楣蚁�、洗碗机控制系统实训主体�？楣蚁洹�5.1功放系统控制效果实训主体�？楣蚁�。、全自动洗衣机控制系统实训主体�？楣蚁涞瘸Ｓ眉业缃峁共鹦斗治觥⒃骷侗鸺觳�、常见典型故障分析排除等实训项目。
6.装置设有实训平台:可让学生在模拟房间墙上安装：热水器，微波炉，洗衣油烟机的电视机的操作，熟知家电在售后的安装标准。
7. 该系统每个操作台都设有独立元件柜，便于对元件的保管和安装施工，有利于教学的安装培训和使用方便。通过模拟厨房的立体形式来展示各种小家电的实训模块，方便学生更加直观的去学习，可以根据学校的实际教学条件分组完成各种小家电的实训内容。
二、技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
3.装置容量：≤2kVA
4.安全保护：具有漏电压、漏电流保护，安全符合国家标准
5.装置结构尺寸：2700MM×1600MM×2000MM（长×宽×高）
6.安全检测监控/控制模块
6.1基本功能: 安全检测监控/控制�？椋耗芄徊杉患嗫厣璞附涣鞯缭吹牡缪怪�，并通过CAN /GSM通讯上传到监控主机或监控云平台，监控主机或云平台可以判断被监控电源的运行状态，如电压，电流，剩余电流和温度。
6.2、技术参数:工作电源 额定电压AC220V、功耗 正常监视状态≤2W 报警状态≤2.5W、监控报警 过压（115%）( ) 、欠压（80%）过流( ~ A)、剩余电流（50~1000mA）
温度：50-120度、漏电报警：50-1000MA连续可调、漏电报警通道：1路、温度报警：4路、电流检测通道：1路、电压检测通道：3路、报警方式：APP远程报警
触点容量AC 220V/3A ，DC 30V/3A、通讯接口 CAN总线通讯/GPRS通讯(选配)
有效通讯距离≤1km、执行标准 GB 28184-2011
6.3、产品设置要求1指示灯显示及按键操作:本�？楣灿�6个指示灯、分别是电压报警指示灯（红色）、电流报警指示灯（红色），剩余电流报警指示灯（红色）、温度报警指示灯（红色），通讯指示灯（绿色），消音指示灯
6.4、传感器:电流互感器及剩余电流互感器：使用2000:1。如果实际使用互感器和产品配,置不同，温度传感器使用的是100K特性的热敏电阻.
6.5、无线烟传感器:电压：3.6V。待机电流：20MA.报警电流产250MA、低压报警：30天、通信方式：GSM、接收灵敏度：-129dBm、无线标准
三、实训项目
A.平板电视
1、认识液晶电视的内部结构 ；
2、认识液晶电视中各主要元器件的基本结构；
3、理解液晶电视中各主要元器件的基本工作原理；
4、认识液晶电视各主要单元电路的组成；
5 理解液晶电视各主要单元电路的工作原理；
6、认识液晶显示屏的组成及工作原理；
7、认识主要IC的功能及原理；
8、工厂菜单的进入方法及调试；
9、贴片元件的焊接方法；
10、电视机开关电源电路的工作原理；
11、三无故障现象的检测与处理；
12、摇控指示灯亮，三无故障现象的检修指导；
13、屏亮，有声音，无图像故障现象的检测与处理；
14、屏亮，无声音，无图像故障现象的检修指导；
15、声音正常，黑屏故障现象的检测与处理；
16、无伴音，图像正常故障现象的检测与处理；
17、按键无反应故障现象的检测与处理
18、�？匚薹从收舷窒蟮募觳庥氪恚�
19、AV图像正常，无声音故障现象的检修指导；
20、白屏故障现象的检修指导；
21、图像偏色或缺色故障现象的检修指导；
22、花屏故障现象的检修指导；
23、指示灯不亮故障现象的检修指导；
24、一侧喇叭无声音故障现象的检测与处理；
25、无彩色故障现象的检修指导；
28、液晶屏点屏方法；
29、液晶屏接口定义；
30、整机装配；
31、数码卡拉OK故障检测
32、5，1功率放大器的故障检测
34、DVD故障的检测
35、数码卡拉OK前置放大电路故障检测
B.DVD
1.DVD视盘机的基本操作；
2.VD视盘机工作原理分析；
3.DVD视盘机的基本组成的认识；
4.激光头的工作原理分析；
5.DVD视盘机参数的测量；
6.DVD视盘机维修时的操作方法；
C.音响功率放大器
1.功放基本电路分析；
2.BA5096工作原理分析；
3.功放R声道无声故障演示；
4.功放R声道失真故障演示；
5.功放L声道无声故障演示；
6.功放L声道失真故障演示；
7.功放前置电路故障演示；
8.功放混响电路故障演示；
9.功放声音输入电路故障演示；
10.功放运算放大器电路故障演示；
11.功放显示电路故障演示；
12.音箱故障演示。
D、电磁炉
1. 电磁炉的基本操作；
2. 电磁炉工作原理分析；
3. 电磁炉的基本组成的认识；
4. 电磁炉的工作原理分析；
5. 电磁炉参数的测量；
6. 电磁炉维修时的操作方法
E、智能冰箱
1.智能冰箱的控制原理
2.+5V电源的检测
3.温度控制原理
4.传感器的检测
5.压缩机的控制原理检测
F.变频空调
1.变频空调的原理
2.控制原理
3.功率驱动控制过程
4.室内传感器的检测修理
5.管道传感器的检测维修
E、洗衣机�？�
1全自动洗衣机常用元器件、传感器及控制芯片的认识和检测
2全自动洗衣机机械结构的认识及拆装
3进水、排水常见故障的检测和排除
4洗涤、脱水常见故障的检测和排除
5全自动洗衣机程控器的检测
6电机及电机控制故障的检测和排除
7机械传动系统的常见故障及检修
8集成控制电路检测和故障分析排除
9漏电安全防护报警系统故障分析和排除
F、抽油烟机模块
1抽油烟机常用元器件，及控制芯片的认识和检测
2抽油烟机机械结构的认识及拆装
3电机不转故障的检测和排除
4电机转动时无规律故障的检测和排除
5集成控制电路检测和故障分析排除
G、电热水器�？�
1电热水器常见元器件，及控制芯片的认识和检测
2电热水器机械结构的认识及拆装
3防电墙技术的学习及故障的分析与排除
4内胆故障的分析和排除
5恒温电路部分故障的分析和排除
6电热水器使用安全的学习和掌握
7集成控制电路检测和故障分析排除
8漏电安全防护报警系统故障分析和排除
H、电烤箱�？�
1电烤箱常见元器件，及控制芯片的认识和检测
2电烤箱机械结构的认识及拆装
3温控器部分故障的分析和排除
4定时控制电路故障的分析和排除
5内胆故障的分析和排除
6集成控制电路检测和故障分析排除
I、电饭煲�？�
1微电脑控制电饭锅常用元器件，控制芯片，显示器件的认识与检测
2微电脑控制电饭锅结构的认识及拆装
3微电脑控制电饭锅能量转化，温度传导的工作原理
4微电脑控制电饭锅加热，保温相互转换及工作原理
5微电脑控制电饭锅定时加热，煮饭，保温的设定及工作原理
6微电脑控制电饭锅的常见故障及维修
7微电脑控制电饭锅控制电路常见故障的检测及维修
J、微波炉�？�
1微波炉主要元器件，控制芯片，显示器件的认识与检测
2微波炉结构的认识及拆装
3微波炉加热的原理分析及实物演示
4微波炉微波产生电路的常见故障及检测维修
5微波炉控制电路及定时电路常见故障与检测维修
6微波炉电压转换电路的常见故障及检测维修
7微波炉�；ぷ爸玫募觳庥胛�
8微波炉常见故障的检测及维修
四、基本规格
主体�？椋�1、液晶电视教学系统实训主体�？楣蚁�。2、变频空调系统教学实训主体�？楣蚁�。3、智能冰箱控制系统实训主体�？楣蚁�。4、家用热水器控制系统实训主体�？楣蚁洹�5、电磁炉控制系统实训主体�？楣蚁�。6、电饭煲控制系统实训主体�？楣蚁�，7、微波炉控制系统实训主体�？楣蚁�。8、洗碗机控制系统实训主体�？楣蚁�。9、5.1功放系统控制效果实训主体�？楣蚁�。10、全自动洗衣机控制系统实训主体模块挂箱
