上海中人专业提供ZRHGGY-11停留时间分布与反应器流动特性测定实验装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRHGGY-11停留时间分布与反应器流动特性测定实验装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRHGGY-11停留时间分布与反应器流动特性测定实验装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRHGGY-11停留时间分布与反应器流动特性测定实验装置

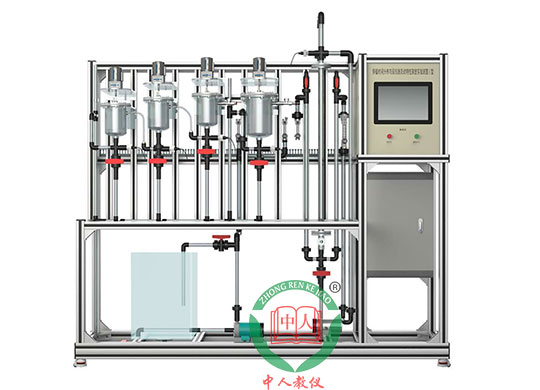

参考图片
装置功能：
1、对比研究釜式和管式反应器停留时间分布与反应器流动特性。
2、通过多釜串联模型参数对釜式、管式反应器停留时间分布以及返混程度做分析研究，模型参数N代表反应器的返混程度，N越大返混程度越小，进而引导学生理解平推流和全混流两种理想模式。
3、装置可分别进行无循环及变化循环比R操作，在不同返混程度下测定管式反应器停留时间分布。
4、装置采用脉冲示踪法测定停留时间分布，电导仪能准确实时检测记录各反应器出口示踪剂的浓度，通过软件处理得到各项参数。
5、全触摸集成化控制，高稳定数据传输，硬件加密。
设计参数：
常温，常压操作。
单釜：
水流量：40L/h、平均停留时间（数学期望值）t：200-600。
方差δt2：1.0×105--3.0×105、模型参数N：1.2—2。
三釜：
水流量：40L/h、平均停留时间（数学期望值）t：200-600。
方差δt2：1.0×105--5.0×105、模型参数N：1.2—4。
主要配置：
有机玻璃反应釜、管式反应器、转子流量计、水箱、水泵、电机、数字电导仪阀门、管道、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施 水：装置自带透明水箱，连接自来水接入。
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
实验物料：水- KCl。
主要设备：
1、釜式反应器1.0L，透明有机玻璃制成，数量3个。
2、釜式反应器3.0L，透明有机玻璃制成，数量1个。
3、管式反应器：直径Φ35，长度1200mm，填料拉西环φ4mm。
4、水箱：80L，透明有机玻璃材质。
5、管路：透明，壁厚≥2.0mm，透明可视材质。
6、交流可调速电机：功率15W，无级调速。
7、进水泵：MP型磁力驱动泵，额定功率：15W，额定流量：6L/min。
8、循环泵：额定流量6L/min，扬程3m。
9、数字电导仪：0～2000μS/cm，光电耦合器隔离保护4-20ma信号输出，电导电极：5支。485通讯接口转换，标准MODBUS RTU通讯协议，自动数据处理与屏幕显示实验曲线、数据，自动温度补偿：0-100℃。
10、转子流量计：流量6-60L/h，水。
11、中央处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。
12、模拟量�？椋焊叽�16位分辨率，总和精度±0.5%，内建RS485通讯模式。
13、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。
14、额定电压：220V，总功率：1kW。
15、外形尺寸：2000×550×2000mm（长×宽×高）外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
16、转换�？榧霸谙呒嗫厝砑惶住�
17、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
