上海中人专业提供ZRSKX-02A型 数控车床综合实训考核装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRSKX-02A型 数控车床综合实训考核装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRSKX-02A型 数控车床综合实训考核装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRSKX-02A型 数控车床综合实训考核装置ZRSKX-02A型 数控车床综合实训考核装置
ZRSKX

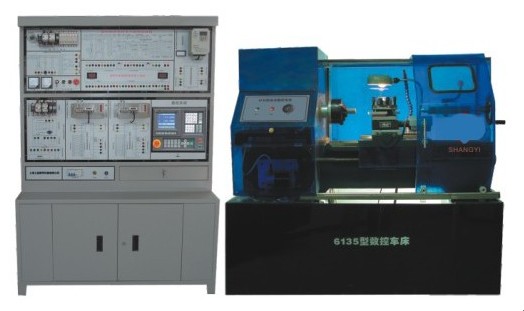

ZRSKX -02A型数控车床综合实训考核装置，具有以下独特优点：
● 该装置采用开放式结构、�？榛杓�，既可用于教学、用于操作演示也可用于现场装卸训练
● 以市场占有率最高的SIEMENS数控系统为实训对象
● 学生掌握数控控制原理，使得受训者在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象
● 涉及的内容丰富：数控系统、伺服单元、变频器、逻辑控制、低压电器、主电机、机械安装等
● 柜内电器排布与选型完全按照现行机床生产厂家的模式
● 结构新颖，造型美观，采用生产型机床，使学生直接对金属制品进行生产加工
● 电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程，达到工业生产现场实习效果。
一、产品组成部分
ZRSKX -02A数控车床综合实训考核装置是由西门子（SINUMERIK
二、可开设的实验实训考核项目
|
▲ 数控车床 ▲ 主轴变频单元的调试运行与故障诊断实验 ▲ 全数字交流伺服电机运行与故障诊断实验 ▲ 数控车床电气控制设计与分析实验 ▲ PLC、编程、接线及在数控机床中的应用 ▲ 电动刀架控制原理实验及接线与故障诊断实验 |
▲ 数控车床系统控制机床螺纹加工实验 ▲ 数控车床的冷却与照明及故障诊断实验 ▲ 丝杆螺距误差补偿实验 ▲ 数控车床电子手轮实验 ▲ 机床RS232串口通讯实验 ▲ 数控车床故障设计排除考核28项 |
三、6135型数控实训教学型车床规格：
|
三爪卡盘 |
|
|
床身上最大回转直径 |
|
|
最大工件长度 |
|
|
电动刀架 |
四工位 |
|
主轴孔径 |
|
|
主轴转速、无级变速 |
200------1500rpm |
|
主电机功率 |
0.75kw |
|
机床尺寸（长×宽×高） |
1670×800× |
|
机床重量 |
|
|
车削对象 |
硬质工程塑料、木头制品 |
四、技术性能：
|
1、输入电源：三相四线制380V交流电源。 2、结构：考核柜为铁质钣金喷塑结构，坚固耐用； 3、工作环境：温度 |
4、整机功耗：＜3KW 5、考核柜尺寸：1370×600× |
