上海中人专业提供ZRTDT-183B通用电力拖动实验室成套设备,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRTDT-183B通用电力拖动实验室成套设备，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRTDT-183B通用电力拖动实验室成套设备，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRTDT-183B通用电力拖动实验室成套设备ZRTDT-183B通用电力拖动实验室成套设备
一、研制本产品的意义：
目前国内电力拖动实验器材大多是散件、无正式实验台桌及功能齐全的电源控制柜。我厂聘请专家潜心研究，研制成功该套功能完善的实验设备，其电源控制柜具有三相漏电开关，十分醒目的带自锁急停按钮等，以保证实验人员人身及实验设备的安全。有表指示工作电流及电压、功能齐全。最巧妙的是实验元器件均已装在元件盒上，实验时不需螺丝固定仅需把元件盒随意插入通用底板即可连线实验，大大提高实验速度。示教台上立式演示屏能使学生非常清楚的视听教师讲解。该套设备是实验室更新换代及新增设备最佳选择。

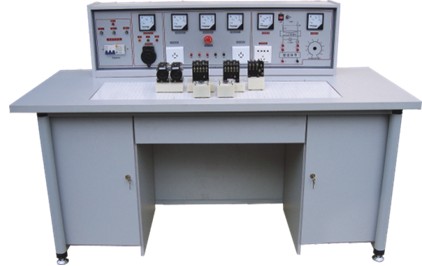

二、结构与配备：
1、配有12台学生实验桌，一台二座，桌外形尺寸160×68×
2、配有1台示教控制台，通用插板演示屏立在电源控制柜上。
3、配有13台电源控制柜，每张实验桌与示教控制台各配一台。
4、其他器材配备见清单（以二十四座为例）
器材清单：
|
序号 |
名 称 |
型号（或规格） |
单位 |
数量 |
备 注 |
|
1 |
保险管 |
2安培 |
只 |
6×13 |
|
|
2 |
交流接触器 |
CJ10-l |
个 |
6×13 |
已装元件盒上 |
|
3 |
指示灯 |
XD-5 |
〃 |
3×13 |
已装元件盒上 |
|
4 |
整流二极管 |
IN5408 |
只 |
5×13 |
已装元件盒上 |
|
5 |
电阻 |
RX-510Ω/30W |
〃 |
3×13 |
已装元件盒上 |
|
6 |
钮子开关 |
KN1×2 |
〃 |
3×13 |
已装元件盒上 |
|
7 |
行程开关 |
LXl9-001 |
〃 |
4×13 |
已装元件盒上 |
|
8 |
按钮-红 |
LAl9-ll |
〃 |
2×13 |
已装元件盒上 |
|
9 |
按钮-绿 |
LAl9-11 |
〃 |
4×13 |
已装元件盒上 |
|
l0 |
倒顺开关 |
KO-3 380V/ |
〃 |
１×13 |
已装元件盒上 |
|
11 |
三相闸刀 |
380V l |
〃 |
１×13 |
已装元件盒上 |
|
12 |
三相双投闸刀 |
380V l |
〃 |
1×13 |
已装元件盒上 |
|
13 |
热继电器 |
JRO-20/3 |
〃 |
2×13 |
已装元件盒上 |
|
14 |
时间继电器 |
JS7 |
〃 |
2×13 |
已装元件盒上 |
|
I5 |
变压器 |
BK-25W 380V/6.3V 36V |
〃 |
１×13 |
已装元件盒上 |
|
16 |
导线 |
铜蕊线 |
米 |
若干 |
已装元件盒上 |
|
l7 |
尖咀钳 |
|
把 |
１×13 |
|
|
18 |
螺丝刀 |
|
把 |
3×13 |
|
|
19 |
万用表 |
MF-47型 |
只 |
1×13 |
大号、小号平头、十字 |
|
20 |
电动机 |
Y/Δ380V |
台 |
2×13 |
|
三、实验内容
|
1．闸刀开关正转控制线路 2．接触器点动正转控制线路 3．具有自锁的正转控制线路 4．具有过找�；さ恼刂葡呗� 5．倒顺开关控制正反转控制线路 6．接触器联锁的正反转控制线路 7．按钮联锁的正反转控制线路 8．按钮接触器复合联锁控制线路 9．自动往返行程控制线路 10．接触器控制串联电阻降压起动线路 11．时间继电器控制串联电阻降压控制线路 12．手动Y/△降压起动 |
13．接触器控制Y/△降压起动 14．时间继电器控制Y/△降压起动 15．QX3-13型Y/△自动起动控制线路 16．半波整流能耗制动控制线路 17．全波整流能耗制动控制线路 18．C620车床电气控制线路 19．手动降压起动 20．单相运行反接制动控制线路 21．电动葫芦电气控制线路 22．C6163车床电气控制线路 23．控制电路联锁控制线路 24．主电路联锁控制线路 |
利用上述24项实验元器件，还可完成几十项实验，在此不一一举例。
