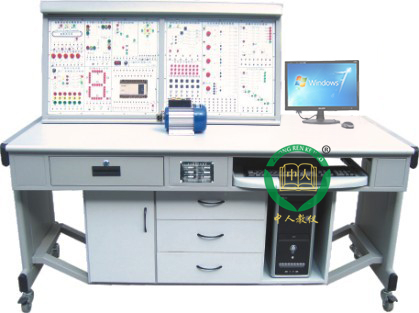

上海中人专业提供ZRPLC-05A PLC可编程控制实验装置（卧式）,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRPLC-05A PLC可编程控制实验装置（卧式），并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRPLC-05A PLC可编程控制实验装置（卧式），是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRPLC-05A PLC可编程控制实验装置（卧式）
一、概述
“ZRPLC-05A型可编程控制器实验装置”是专为目前我国各院�？璧摹翱杀喑炭刂破骷际酢�、“可编程控制器及其应用”课程配套设计的�？杀嗦呒刂破�、通信编程器、GX Developer7.0编程软件、MCGS V5.5工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体，可直观地进行PLC的基本指令练习、多个PLC应用的模拟实验及实物实验，同时也为高层次的设计开发实验提供良好的条件。为了结合教学要求，设计过程中参考了国内多种教材，从中精选出最具典型性的实验项目，配套三相鼠笼异步电机。
二、特点
1、可靠性、灵活性强 提供实验所需的+24V直流电源，设计时将容易损坏的功能及对学生没有技能要求的线路直接接好，保证设备的可靠性。设有过压�；さ缏�，当电源电压超过了主机所能承受的范围，即自动报警并切断电源，使主机不会因承受过高的电源电压而导致损坏�；股栌械缌餍吐┑绫；て鞒浞直Ｖと松戆踩�。学生可充分利用面板上的资源进行实验，灵活方便。
2、直观性强 面板布局合理、图线清晰分明，板上印有必需的文字说明，在保证接线正确、编制程序无误的情况下，只要细心地操作，就能形象、直观地显示程序执行的过程和结果，从而检验编程的正确性。
3、采用先进、易用的PLC 配备日本三菱FX1N-40MR型可编程控制器（用户也可选择其他品牌控制器，价格另仪）。
4、组态棒图教学 采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
三、技术性能
1、输入电源：三相四线～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度<85%(25℃) 海拔＜4000m
3、装置容量：＜250VA
4、重量：80Kg
5、外形尺寸：117×73×130cm3
四、基本实验项目
本实验装置提供以下实验项目：
|
1．可编程控制器的基本指令编程练习 2．LED数码显示控制 3．装配流水线的模拟控制 4．天塔之光模拟控制 5．步进电机运动控制（实物） 6．直线运动控制系统 7．运料小车控制模拟 8．十字路口交通灯控制 9．四层电梯控制系统的模拟 10．三相鼠笼式异步电动机点动控制和自锁控制（实物） 11．三相鼠笼式异步电动机联锁正反转控制（实物） 12．三相鼠笼式异步电动机带延时正反转控制（实物） 13．三相鼠笼式异步电动机星/三角（Y/△） 换接起动控制（实物） |
14．水塔水位的控制模拟 15．装配流水线的模拟控制 16．液体混合装置控制的模拟 17．机械手动作的模拟 18．传送带的模拟 19．自动配料系统控制的模拟 20．轧钢机控制系统模拟 21．邮件分拣系统模拟 22．自动售货机的模拟控制 23．加工中心的模拟控制MCGS组态棒图实验教学 24．利用已编辑好的组态棒图，对以上任何实验 进行动态跟踪实验教学。 25．针对实验项目的具体要求，学生自行编辑组态 棒图，进行教学实验。 |
