产品名称：[ZRSYX-GP高频电路实验箱]
上海中人专业提供ZRSYX-GP高频电路实验箱,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRSYX-GP高频电路实验箱，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRSYX-GP高频电路实验箱，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRSYX-GP高频电路实验箱
ZRSYX-GP高频电路实验箱

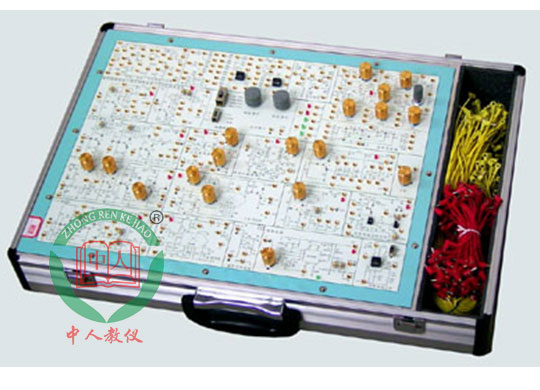

参考图片
高频电路实验箱将所有高频电路和模拟电路实验�？椤⒌缭�、信号源、电压源、电位器组等合并在一块线路板上,结构紧凑合理,使用方便,可完成高频电路和模拟电路课程中规定的各种实验。
该实验箱工艺精良美观,正面浅色烤漆,印有原理图及符号,反面为印制导线,并焊有相应元器件,连接部分采用镀金孔,设有测试点,直观可靠,维修方便。
一、技术性能
电源:
输入：AC 220V±l0% 输出：DC ±5V,-8V,±12V,最大输出电流均为200mA
函数信号源：
输出波形：正弦波、方波、三角波 ；
频率范围：2Hz～20KHz( 最高可提升至1MHZ以上),分四档连续可调 ；
输出幅值：方波5V、 三角波0～8V (VP-P)， 正弦波 0～3V (VP-P)。
二、可完成高频电路实验：
1、单调谐回路谐振放大器；
2、双调谐回路谐振放大器
3、高频功率放大器（丙类）
4、LC电容反馈三点式振荡器
5、石英晶体振荡器
6、振幅调制器（利用乘法器）
7、调幅波信号的解调
8、变容二极管调频振荡器
9、相位鉴频器
10、集成电路（压控振荡器）构成的频率调制器
11、集成电路（锁相环）构成的频率解调器
12、利用二极管函数电路实现波形转换。
13、混频电路
14、集成高频功率放大器的应用
a:调频无线话筒；
b：电视信号转发器；
c：信号发生器。
三、可完成模拟电路实验：
1、单级放大电路
2、两级放大电路
3、负反馈放大电路
4、射极跟随器
5、差动放大电路
6、比例求和运算电路
7、积分与微分电路
8、波形发生电路
9、有源滤波器
10、电压比较器
11、IC电路LC正弦波振荡器
12、集成功率放大器
13、串联稳压电路
14、集成稳压器
15、RC正弦波振荡器
16、LC振荡器及选频放大器
17、电流/电压转换电路
18、电压/频率转换电路
19、波形变换电路
原文网址：
http://www.51b6.cn/proshow.asp?ID=433
尊敬的用户：
如果您对我们的ZRSYX-GP高频电路实验箱比较满意，想要建设与ZRSYX-GP高频电路实验箱相关的实训室或者想要知道更多的资料，请直接在线咨询或者来电详询，我们会有专门的客服和您对接，帮助您了解ZRSYX-GP高频电路实验箱。
售后：我们承诺在质保期内，若ZRSYX-GP高频电路实验箱出现属于质量问题造成零部件损坏的，我们提供免费维护与维修，若需要专业的技术人员进行维修，我们也可以通过对ZRSYX-GP高频电路实验箱故障诊断后，派人上门维。中人公司还承诺：在质保期外，维修和更换ZRSYX-GP高频电路实验箱零部件仅收成本费的。
