上海中人专业提供ZRMAB-03 矿用电动机综合�；な笛底爸�,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRMAB-03 矿用电动机综合�；な笛底爸茫⑽峁┳ㄒ档慕饩龇桨�。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRMAB-03 矿用电动机综合保护实训装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRMAB-03 矿用电动机综合�；な笛底爸�
一、概 述
在煤矿供电系统中井下低压电动机有过载、短路、断相保护性能�！�SYMCDJ-01矿用电动机综合�；な笛底爸谩笔歉菔导实拿嚎笥玫牡缍；ぷ爸玫牡缙呗方猩杓频�，工作原理和功能与实际矿井应用的一样。本装置中人为设置了多个常见故障点，学员通过本装置的培训掌握矿用电动机综合�；な笛底爸玫墓收霞觳庥胛蓿寡г绷私馐煜す收系募觳夥椒ê臀藜寄�。本装置适用于矿山电类专业及相关工种的技能培训、煤矿安全岗前培训，以及矿山维修电工的等级考核。

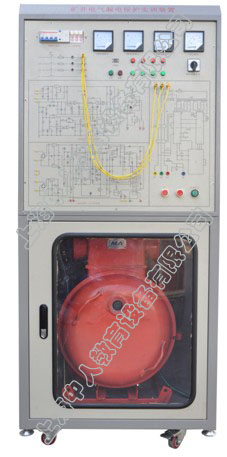

本装置采用柜式结构，由安装有煤电钻�；ぷ爸玫牡缙呗访姘搴椭鞯缏纷槌桑峁剐掠�、布局合理。
二、技术性能
1.输入电源：三相五线～380V±10% 50Hz
2.工作环境：环境温度-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
|
名称 |
序号 |
整定值 |
动作时间 |
起始状态 |
复位方式 |
复位时间 |
|
过 载 保 护 |
1 |
1.0 |
长期不动作 |
|
自动 |
1min≤t≤3min |
|
2 |
1.2 |
5min≤t≤20min |
从显示电流起 | |||
|
3 |
1.5 |
1min≤t≤3min | ||||
|
4 |
6.0 |
8s≤t≤16s |
从零电流起 | |||
|
断相保护 |
5 |
1.05 |
1s≤t≤16s |
从0.6倍显示电流起 | ||
|
短路�；� |
6 |
8～10 |
t≥250ms |
从零电流起 |
手动 |
|
|
漏电闭锁 |
7 |
一相对地绝缘电阻低于22±4kΩ时，拒绝起动 | ||||
|
8 |
一相对地绝缘电阻低于7±2kΩ时，拒绝起动 | |||||
|
9 |
漏电检验电流小于1mA | |||||
三、装置配置
|
序号 |
名称 |
型号 |
数量 |
备注 |
|
1 |
矿用电动机综合�；な笛底爸� |
|
1台 |
|
|
2 |
负载 |
|
1台 |
|
|
3 |
兆欧表 |
ZC25-1000V |
1只 |
用户自配 |
|
4 |
万用表 |
MF47 |
1只 |
用户自配 |
|
5 |
示波器 |
20MHz |
1台 |
用户自配 |
四、实训内容
1. 熟悉电动机的综合�；ぴ�
2. 电动机的启动运行试验
3. 电动机的过载保护试验
4. 电动机短路�；な匝�
5. 电动机断相保护试验
6. 电动机漏电闭锁�；な匝�
