产品名称：[ZR-2KW太阳能光伏发电系统]
上海中人专业提供ZR-2KW太阳能光伏发电系统,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZR-2KW太阳能光伏发电系统，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZR-2KW太阳能光伏发电系统，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZR-2KW太阳能光伏发电系统
ZR-2K太阳能光伏发电系统
一、系统概述
2KW室外风力发电系统是由室外太阳能电池方阵，太阳能控制器，室外防雷箱，�；た�、，蓄电池组，DC/DC变换器，离网逆变器，三相交流异步电动机，操作控制台（监控系统）等组成
二、教学及研究实训项目
2、1、实训项目
实验1、光伏摸块单元组成原理。
实验2、太阳能发电基础理论及应用技术实验
实验3、太阳能风力发电测量技术实验
实验4、太阳能发电控制技术实验
实验5、太阳能光电池能量转换组合原理
实验6、在不同天气和日照强度下光波对光伏转换效率的影响实验
实验7、在不同季节太阳运轨变换下对光伏能量转换的影响实验
实验8、在不同季节环境温度变换下对光伏能量转换的影响实验
实验9、追日原理与追日过程实验
实验10、太阳能电池板最大光照度捕捉实验
实验11、太阳能光伏发电最大效率跟踪（MPPT）实验
实验12、太阳能光伏控制器设计与制作实验
实验13、驱动变频器原理实验
实验14、太并网控制器原理实验
实验15、三相异步电机驱动算法实验
2、2、实验内容
2、2、1 熟悉风力发电与太阳能发电系统结构，了解各部分工作原理，自行动手连接各个部分组件；
2、2、2 熟悉风力发电特性，记录风机转速，测量风力发电机输出功率，进行对比并绘出曲线图；
2、2、3 熟悉太阳能电池特性，定时测量太阳能电池板发出的电压和电流并绘出曲线图；
2、2、4 了解蓄电池的工作原理，熟悉蓄电池充电电流控制方法，测量充电电流，并绘制变化曲线；
2、2、5 熟悉DC/DC变换器的工作原理，了解DC/DC变换器拓扑结构，推导DC/DC变换器输入输出电压与占空比的关系，测量输入输出电压波形并八绘制曲线；
2、2、6 熟悉变频器工作原理及变频器控制转矩方法，学习设置变频器转矩控制曲线和空间矢量调制策略并模拟风机输出转矩，测量变频器输出电压与输出频率关系，记录电机启动转速与转矩，并绘制曲线；
2、2、7 熟悉分布式发电并网技术，了解微网概念，掌握并网逆变器的控制方法，测量并记录网逆变器输出电压、电流、功率、有功、无功、功率因数等数据。
三、设备运行技术条件参数
3、1、光伏发电单元
◆ 光伏�？楣β剩�100Wp 20组
◆ 光伏模块输出工作电压：35 VDC
◆ 光伏�？楣ぷ鞯缌鳎�3.25A
◆ 光伏�？樽榇绞剑�10串10并
◆ 光伏阵列输出电压180～350VDC
◆ 并网输出电压180～260VAC
◆ 并网频率范围47.8～51.2Hz
◆ 效率99.2%
◆ 功率因数>0.99
◆ 最大功率跟踪200～400VDC
◆ 工作环境：温度-20℃～50℃ 相对湿度﹤90﹪（25℃）
◆ 显示内容 光伏电压、光伏电流、光伏功率，每日发电量、月发电量、年发电量、二氧化炭排放量等参数。
◆ �；すδ埽� 防雷、极性反接、短路、漏电、过热、孤岛效应、过载保护、电网过欠压、电网过欠频保护、接地故障�；さ取�
3、2、储能、DC/DC变换单元
◆ 电池类型：胶体免维护电池
◆ 工作电压：12VDC
◆ 电池容量：22Ah*20节 串联
◆ 组后电压：240VDC
3、3、逆变单元
◆ 输入电压：216-306 VDC
◆ 输入电压：三相 380 VAC
◆ 输出功率：3KVA
◆ 输出波形：纯正弦波
◆ 波形失真：优于5%
◆ 逆变效率：90%
◆ 电动机功率：2.2KW三相异步电动机
3、4、产品特点及功能
◆ 采用单晶硅电池片，发电效率≥17.5%
◆ 采用日本三菱第五代智能功率模块；DSP芯片控制；功率点跟踪技术；高效率；完善的�；すδ埽话凑誌EE929-2000和UL1741标准设计； 安装调试简便； 可通过液晶和按键设定运行参数。
◆ 单元工作原理图，测试端子；接线盒，接线端子；数显交直流电压电流表，实时显示系统电参数的情况；含有多种通讯接口，上位机监控功能
◆ 采用光伏系统专用胶体蓄电池，具有比较好的深循环能力，有着很好的过充和过放能力免维护及对环境较少污染的特点。
三、系统单元组成
由室外太阳能电池方阵，太阳能控制器，室外防雷箱，�；た�、，蓄电池组，DC/DC变换器，离网逆变器，三相交流异步电动机，操作控制台（监控系统）等组成。
3、1、控制单元（演示台内）：系统根据演示单元的需要，通过开关单元的开和关，实现充电、逆变、变频驱动及PWM调速等运行，配备同时单独计量通道，并满足数据对比和采集。
3、2、开关控制单元（演示台）：所有演示系统内外单元的引线经隔离开关接至各自的跳线端子上，在实验过程中，一旦发生漏电、短路、过流、过热情况，开关自动断开电源，起到�；ひ瞧饕潜砗腿松淼陌踩�。
3、3、 单元连接（汇流箱 演示台）：
示意接线面板上,单元部分的引线经隔离开关接至各自的跳线端子，根据演示的需要，可以用跳线自由地查看风机运行的工作状态
3、4、DC/DC变换单元
直流电压变换器(DC／DC变换器)具有变换阻抗的作用，既可起到太阳能电池与负载之间的电压匹配作用，也能通过改变直流电压变换器的输入阻抗，使发太阳能电池处于最大输出电功率状态。
3、5、离网逆变单元
将蓄电池经由DC/DC变换后的直流电，转换为三相交流电，驱动三相异步电动机运行。
3、6、变频驱动单元
对DC/DC转换后的交流电进行变频调制后驱动三相异步电动机运行，用作三相异步电动机的调速实验。
3、9、演示台显示单元
通用部分：设备工作温度、室内温度/湿度/时钟、逆向电量计量。
通用1套3位切换显示：电压、电流、有功率、无功率
四、监控单元
监控装置包括监控主机、监控软件和显示设备。本系统采用高性能工业控制PC机作为系统的监控主机，配置多机版监控软件，采用标准RS-232或RS-485通讯方式，可以实时获取所有风力发电的运行参数和工作数据。
4、1、 监控软件
◆ 监控主机同时提供对外的数据接口，即用户可以通过计算机实时查看整个电源系统的实时运行数据以及历史数据和故障数据。
◆ 可每隔5分钟存储一次电站实验所有运行数据，包括实时存储环境数据、故障数据等参数。
◆ 可连续存储20年以上的电站实验所有的运行数据和故障纪录。
五、 售后服务
◆ 使用手册
◆ 产品培训
配置清单

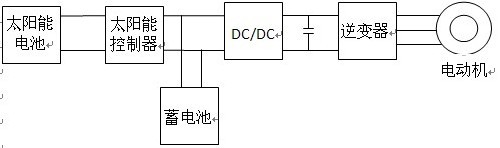

系统构成图
|
序号 |
名 称 |
型 号 |
数量 |
单位 |
价格 |
|
1 |
系统主操作控制台（含元器件） |
|
1 |
台 |
|
|
2 |
2000W太阳能电池组件 |
|
2 |
KW |
|
|
3 |
2000W光伏充电控制器 |
|
1 |
台 |
|
|
4 |
3000W离网逆变器（纯正弦波） |
|
1 |
台 |
|
|
5 |
胶体蓄电池12V 22Ah |
|
20 |
节 |
|
|
6 |
2.2KW三相异步电动机 |
|
2 |
台 |
|
|
7 |
2.2KW变频驱动控制器 |
|
2 |
台 |
|
|
8 |
实验附件 |
|
1 |
套 |
|
ZR-2KW太阳能光伏发电系统
